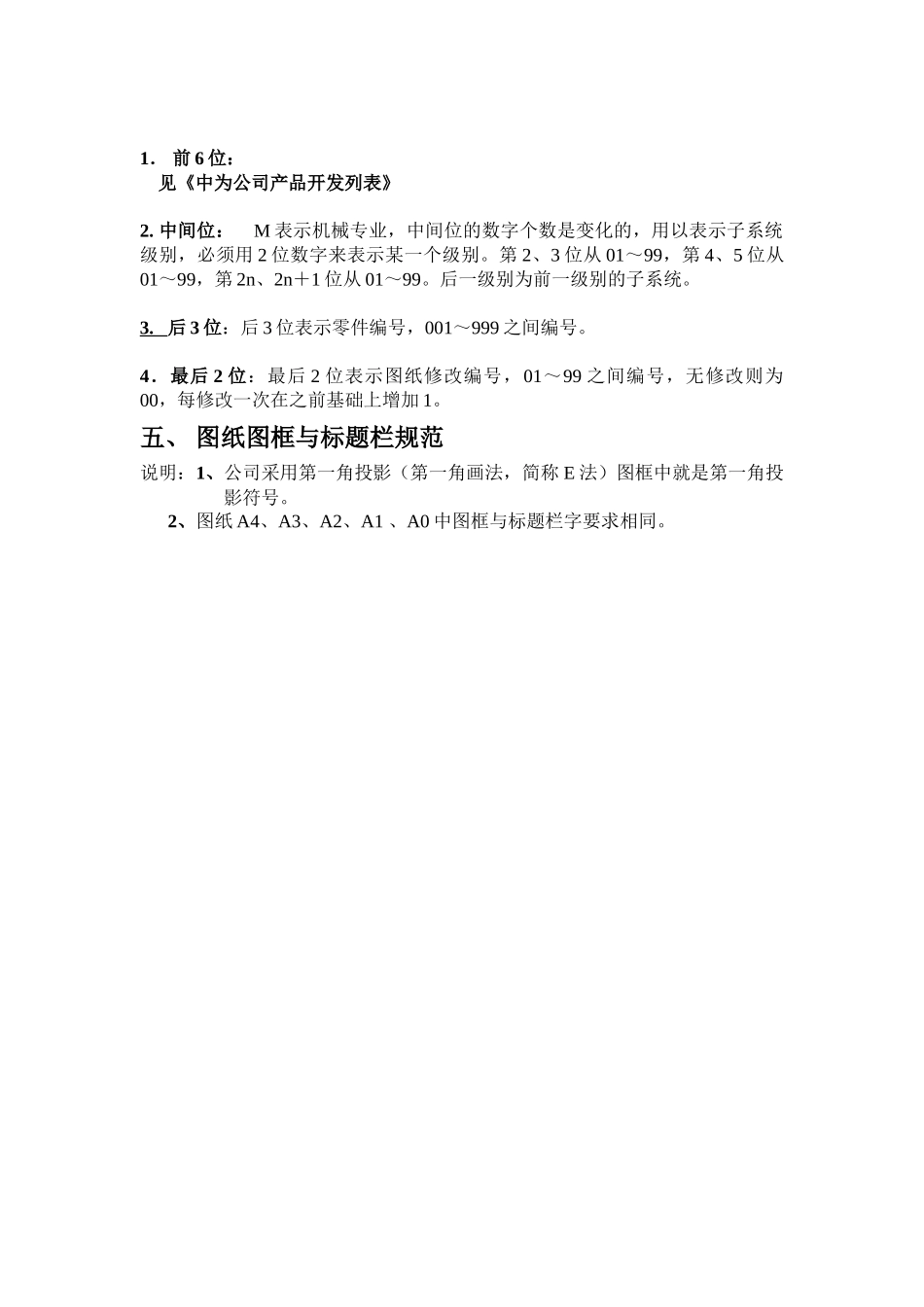

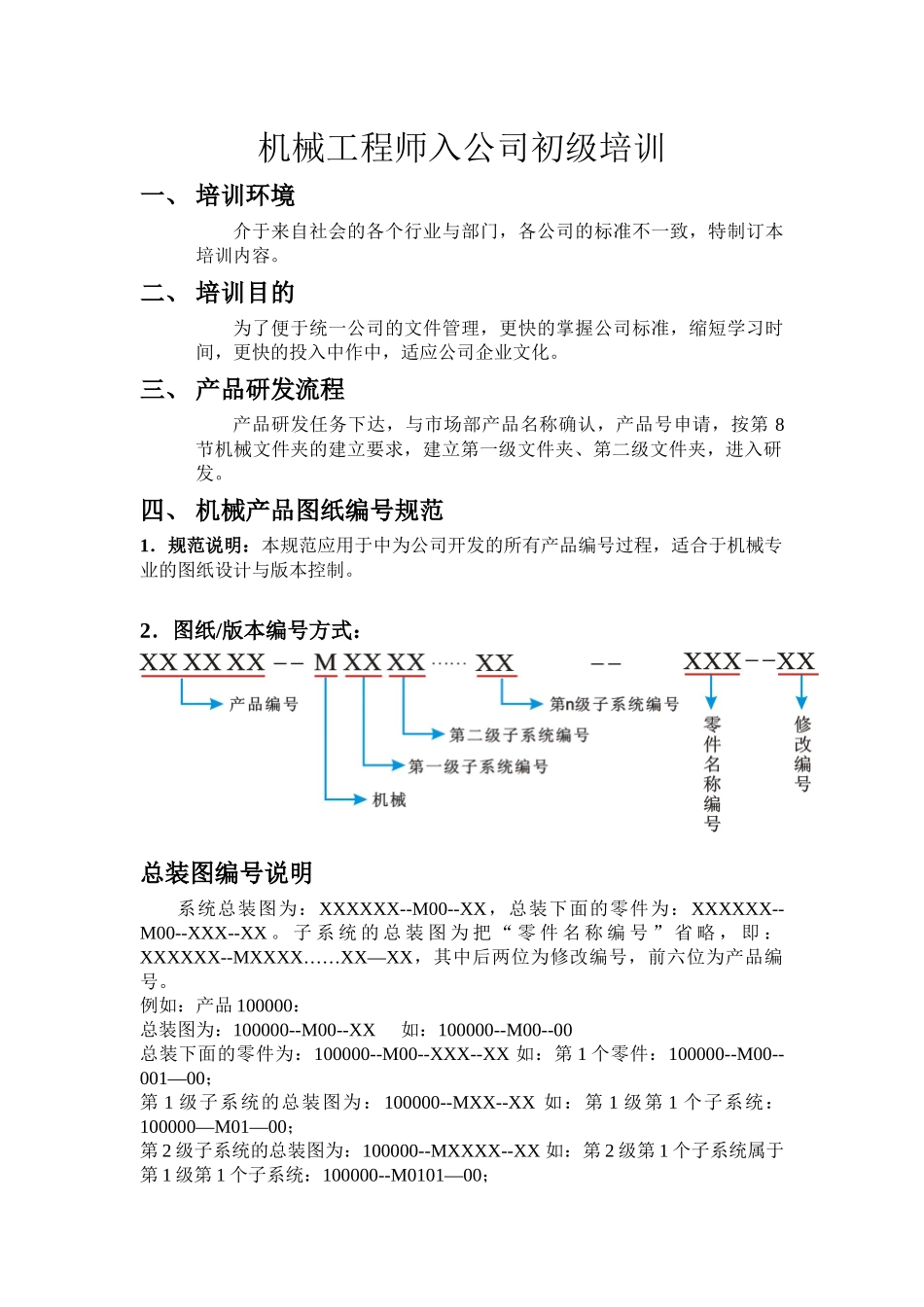

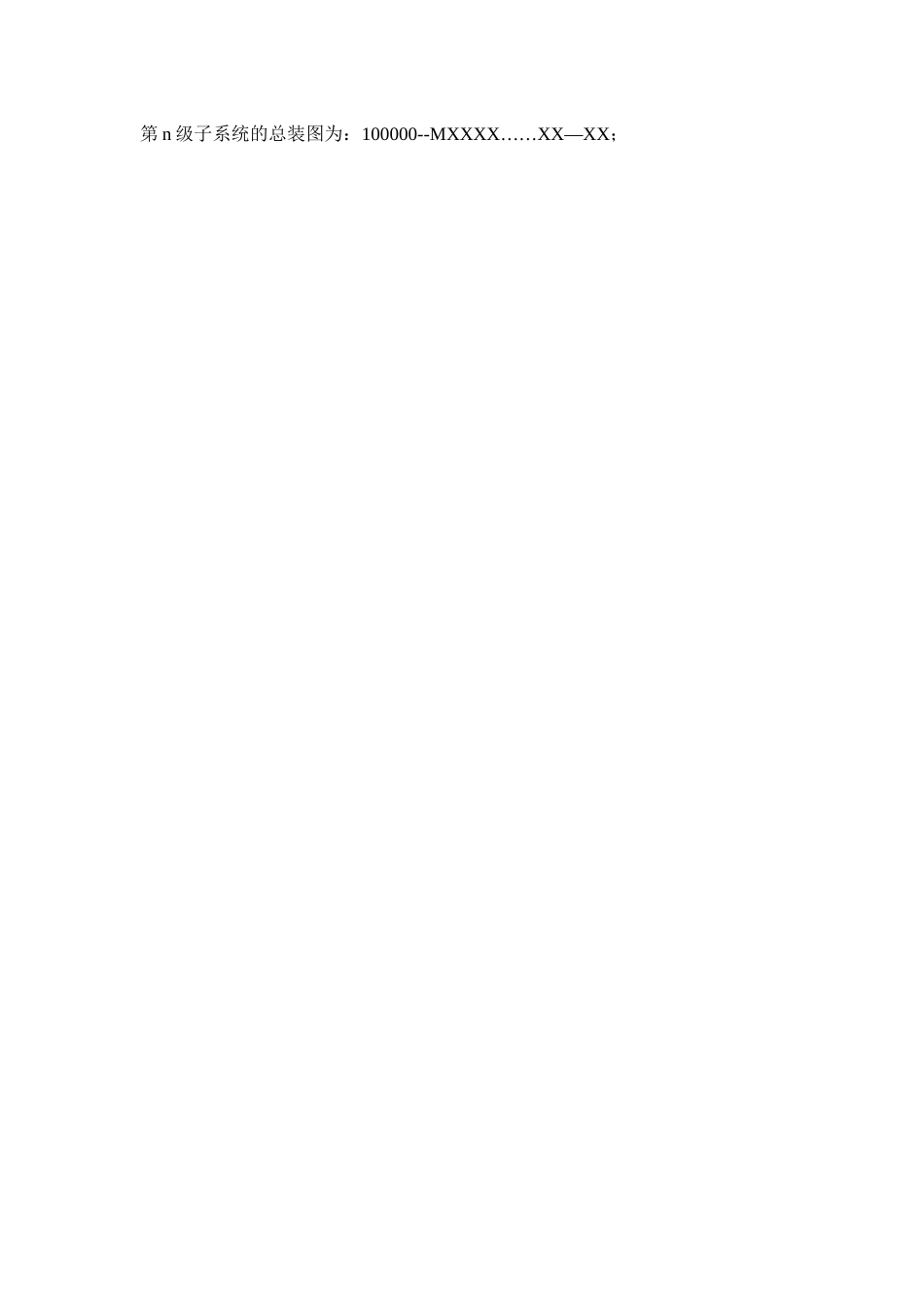

机械工程师入公司初级培训一、 培训环境介于来自社会的各个行业与部门，各公司的标准不一致，特制订本培训内容。二、 培训目的为了便于统一公司的文件管理，更快的掌握公司标准，缩短学习时间，更快的投入中作中，适应公司企业文化。三、 产品研发流程产品研发任务下达，与市场部产品名称确认，产品号申请，按第 8节机械文件夹的建立要求，建立第一级文件夹、第二级文件夹，进入研发。四、 机械产品图纸编号规范1．规范说明：本规范应用于中为公司开发的所有产品编号过程，适合于机械专业的图纸设计与版本控制。2．图纸/版本编号方式：总装图编号说明系统总装图为：XXXXXX--M00--XX，总装下面的零件为：XXXXXX--M00--XXX--XX 。 子 系 统 的 总 装 图 为 把 “ 零 件 名 称 编 号 ” 省 略 ， 即 ：XXXXXX--MXXXX……XX—XX，其中后两位为修改编号，前六位为产品编号。例如：产品 100000：总装图为：100000--M00--XX 如：100000--M00--00总装下面的零件为：100000--M00--XXX--XX 如：第 1 个零件：100000--M00--001—00；第 1 级子系统的总装图为：100000--MXX--XX 如：第 1 级第 1 个子系统：100000—M01—00；第 2 级子系统的总装图为：100000--MXXXX--XX 如：第 2 级第 1 个子系统属于第 1 级第 1 个子系统：100000--M0101—00；第 n 级子系统的总装图为：100000--MXXXX……XX—XX；1． 前 6 位：见《中为公司产品开发列表》2. 中间位： M 表示机械专业，中间位的数字个数是变化的，用以表示子系统级别，必须用 2 位数字来表示某一个级别。第 2、3 位从 01～99，第 4、5 位从01～99，第 2n、2n＋1 位从 01～99。后一级别为前一级别的子系统。3. 后 3 位：后 3 位表示零件编号，001～999 之间编号。4．最后 2 位：最后 2 位表示图纸修改编号，01～99 之间编号，无修改则为00，每修改一次在之前基础上增加 1。五、 图纸图框与标题栏规范说明：1、公司采用第一角投影（第一角画法，简称 E 法）图框中就是第一角投影符号。 2、图纸 A4、A3、A2、A1 、A0 中图框与标题栏字要求相同。字体：Century Gothic ，字高：2.5mm字体：Century Gothic ，字高：3.5mm字体：Century Gothic ，字高： 5mm字体：Century Gothic ，字高： 5mm六、 二维图纸中尺寸标注与注解及其线形的要求1. 尺寸设置2. 注解设置3. 线形设置说明：以上两种线型用粗（2）外...
