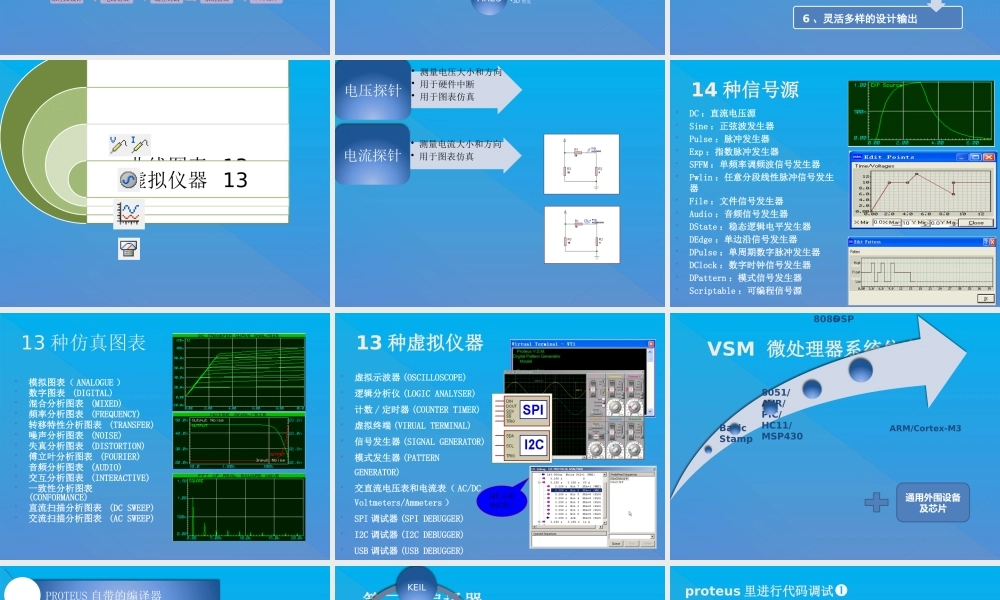

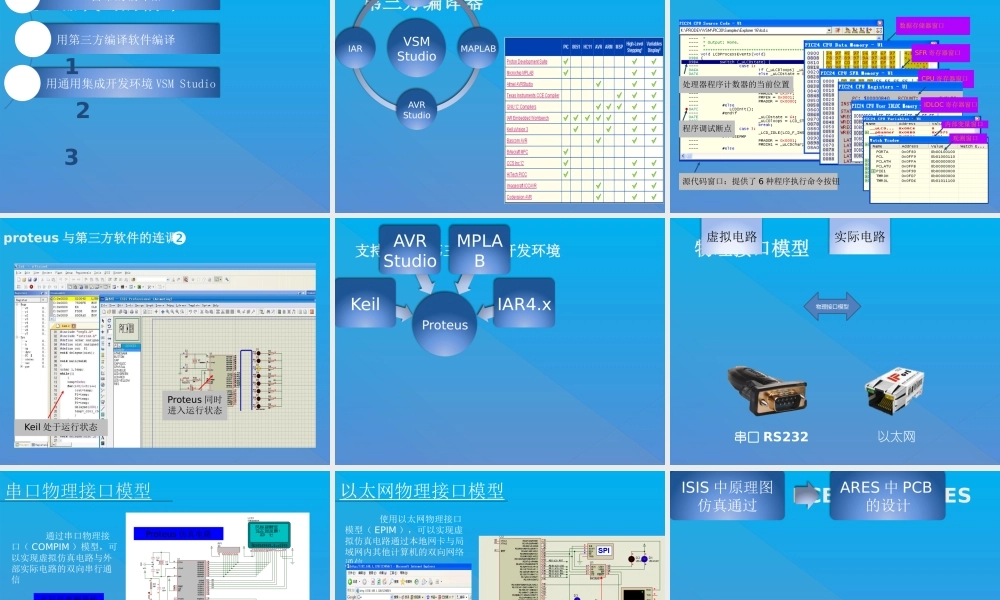

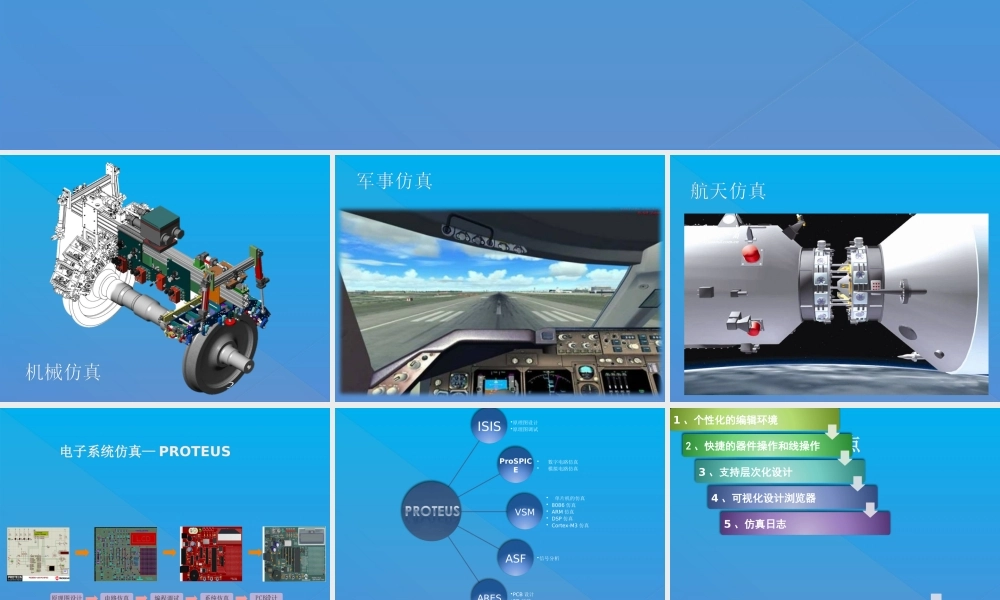

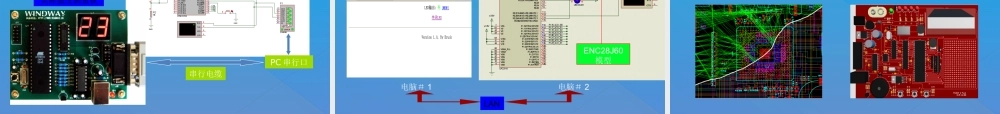

基于 Proteus 的电子技术仿真教学与职业教育机械仿真军事仿真航天仿真电子系统仿真— PROTEUS原理图设计电路仿真编程调试系统仿真PCB设计ISIS•原理图设计•原理图调试ProSPICE• 数字电路仿真• 模拟电路仿真VSM• 单片机的仿真• 8086 仿真• ARM 仿真• DSP 仿真• Cortex-M3 仿真ASF•信号分析ARES•PCB 设计•3D 预览 6 、灵活多样的设计输出 原理图设计的特点1 、个性化的编辑环境2 、快捷的器件操作和线操作3 、支持层次化设计4 、可视化设计浏览器5 、仿真日志仿真工具探针 2信号源 14曲线图表 13虚拟仪器 13探针• 测量电压大小和方向• 用于硬件中断• 用于图表仿真电压探针• 测量电流大小和方向• 用于图表仿真电流探针DC ：直流电压源Sine ：正弦波发生器Pulse ：脉冲发生器Exp ：指数脉冲发生器SFFM ：单频率调频波信号发生器Pwlin ：任意分段线性脉冲信号发生器File ：文件信号发生器Audio ：音频信号发生器DState ：稳态逻辑电平发生器DEdge ：单边沿信号发生器DPulse ：单周期数字脉冲发生器DClock ：数字时钟信号发生器DPattern ：模式信号发生器Scriptable ：可编程信号源14 种信号源模拟图表（ ANALOGUE ）数字图表 (DIGITAL)混合分析图表 (MIXED)频率分析图表 (FREQUENCY)转移特性分析图表 (TRANSFER)噪声分析图表 (NOISE)失真分析图表 (DISTORTION)傅立叶分析图表 (FOURIER)音频分析图表 (AUDIO)交互分析图表 (INTERACTIVE)一致性分析图表 (CONFORMANCE)直流扫描分析图表 (DC SWEEP)交流扫描分析图表 (AC SWEEP) 13 种仿真图表虚拟示波器 (OSCILLOSCOPE)逻辑分析仪 (LOGIC ANALYSER)计数 / 定时器 (COUNTER TIMER)虚拟终端 (VIRUAL TERMINAL)信号发生器 (SIGNAL GENERATOR)模式发生器 (PATTERN GENERATOR)交直流电压表和电流表（ AC/DC Voltmeters/Ammeters ） SPI 调试器 (SPI DEBUGGER)I2C 调试器 (I2C DEBUGGER) USB 调试器 (USB DEBUGGER) I2C 总线调试窗口13 种虚拟仪器VSM 微处理器系统仿真Basic Stamp8051/AVR/PIC/HC11/MSP4308086DSPARM/Cortex-M3通用外围设备及芯片处理器代码的编译PROTEUS 自带的编译器用第三方编译软件编译用通用集成开发环境 VSM Studio123第三方编译器VSM StudioKEILMAPLABAVR StudioIAR数据存储器窗口...
