MODF架跳纤规范完整VIP免费

MODF架跳纤规范完整_第1页
1/10
MODF架跳纤规范完整_第2页
2/10
MODF架跳纤规范完整_第3页
3/10

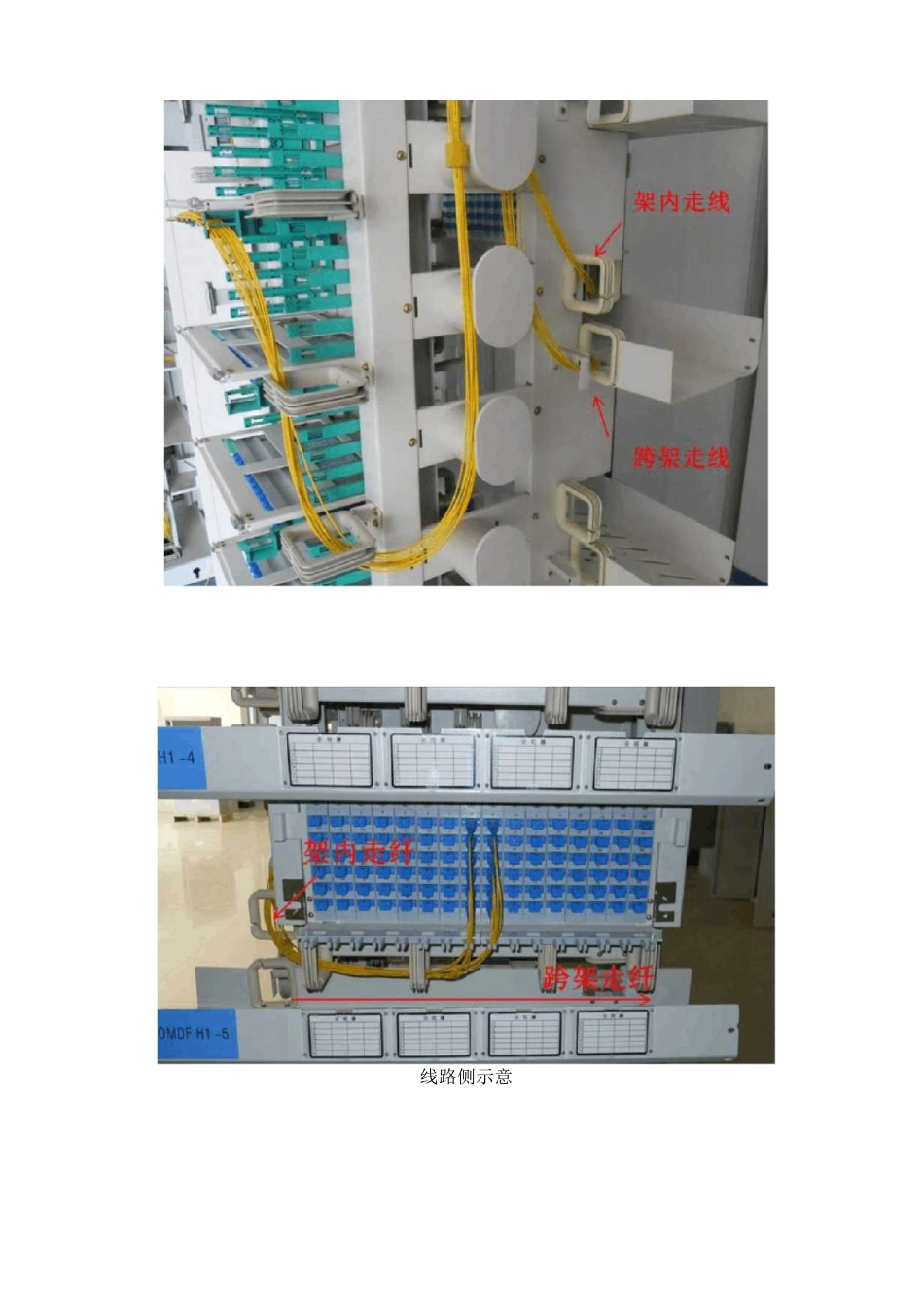

一、机房 MODF 架跳纤规范:1 .架内跳纤与跨架跳纤应分别走线,先布放架内跳纤,后布放跨架跳纤。2 .跳纤大致路由:跳纤从线路侧 12 芯一体化托盘前端适配器开始布放,经独立挂纤耳、穿过每框对应的纤环、侧面挂纤轴,调整高度后进入相应设备侧,经走线槽道进入设备侧,在相应光纤终端单元端子上成端。3 .禁止 MODF 外线侧直接跳接设备,MODF 需跳接至设备的,设备侧跳纤需按照 MODF 业务分区,设备跳纤至 MODF 内线侧内侧,再从 MODF内线侧外侧跳接到外线侧。线路侧示意二、较长跳纤的处理方法:当选用跳纤长度较长时,可向上位移一个或多个搭挂档进行搭挂,规定用此方法解决跳纤长度较长时的余纤存储问题。三、外线侧与设备侧跳纤方法:1、外线侧与设备侧水平位置接近时跳纤方法当外线侧与设备侧水平位置接近时,应考虑跳纤长度的预留,从外线侧向下走两至三个搭挂位置,再向上搭挂到搭挂档上,从设备侧水平位置进入设备面板侧进行跳纤。如下图所示。2、外线侧与设备侧不在同一水平位置跳纤方法外线侧与设备侧不在同一水平位置时,外线侧根据上、下位置,考虑跳纤的预留,向下走两至三个搭挂位,再向上搭挂跳纤,向设备侧水平位置走纤。按走纤位不同,如下图所示。四、MODF 架同侧跳纤的方法:同侧过路跳纤需塔挂最上层搭挂柱,如下图所示。外线侧位于中部向下外线侧位于中部向上外线侧位于下部向上外线侧位于上部向上五、MODF 跳纤尾纤长度规范:1. MODF 架 H 端到 H 端位置长度备注MODF 架 H1-1 到 H1-2 距离:1 米尾纤MODF 架 H1-1 到 H1-3 距离:1 米尾纤MODF 架 H1-1 到 H1-4 距离:2 米尾纤MODF 架 H1-1 到 H1-5 距离:2 米尾纤MODF 架 H1-1 到 H1-6 距离:2 米尾纤MODF 架 H1-1 到 H1-7 距离:2 米尾纤MODF 架 H1-1 到 H1-8 距离:3 米尾纤MODF 架 H1-1 到 H1-9 距离:3 米尾纤MODF 架 H1-1 到 H1-10 距离:3 米尾纤MODF 架 H1-1 到 H1-11 距离:3 米尾纤MODF 架 H1-1 到 H1-12 距离:4 米尾纤MODF 架 H1-1 到 H2-1 距离:2 米尾纤MODF 架 H1-1 到 H2-2 距离:2 米尾纤MODF 架 H1-1 到 H2-3 距离:2 米尾纤MODF 架 H1-1 到 H2-4 距离:3 米尾纤MODF 架 H1-1 到 H2-5 距离:3 米尾纤MODF 架 H1-1 到 H2-6 距离:3 米尾纤MODF 架 H1-1 到 H2-7 距离:3 米尾纤MODF 架 H1-1 到 H2-8 距离:3 米...
