3-2-建筑石膏课件VIP专享VIP免费

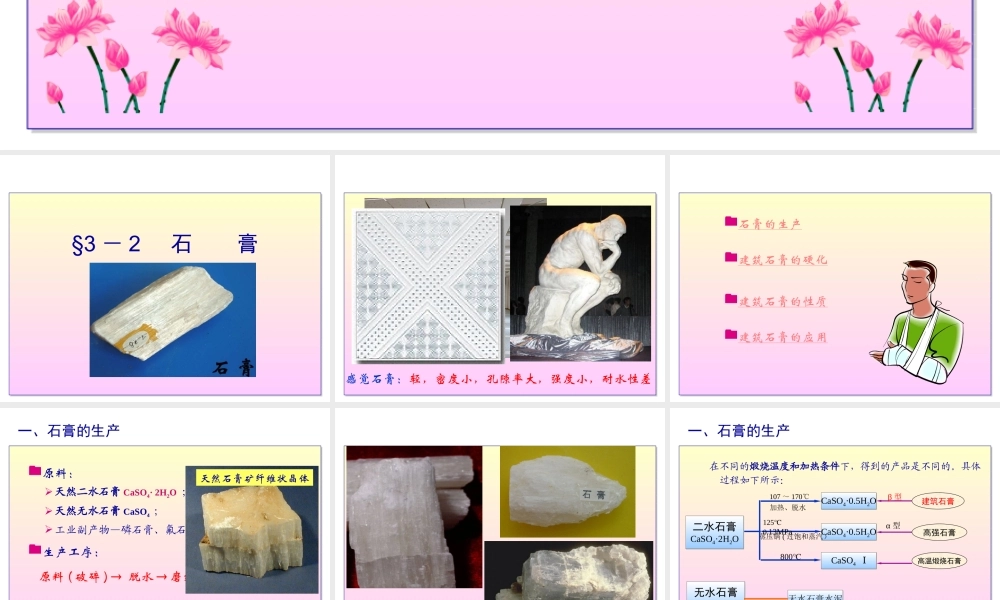

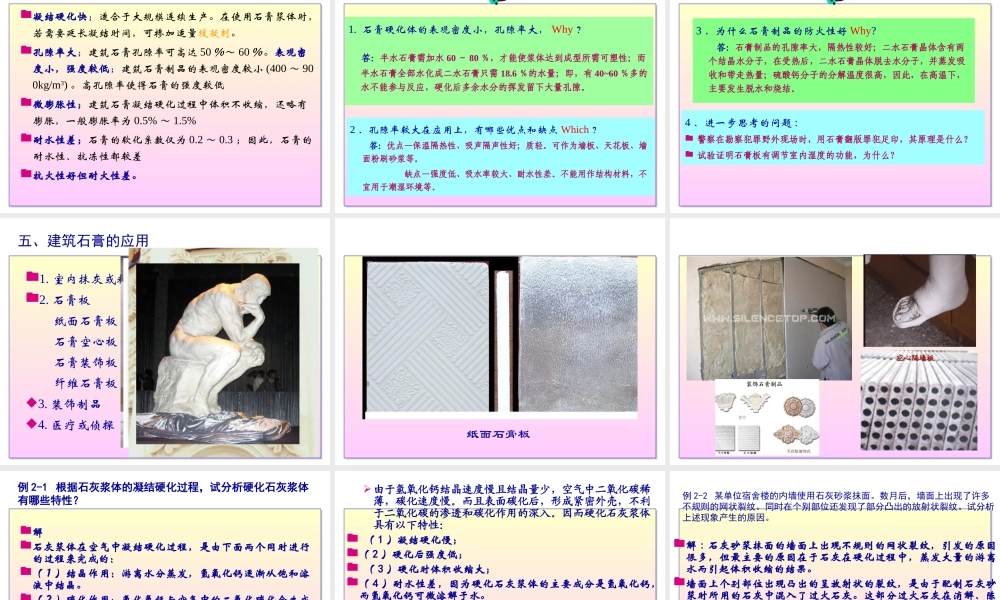

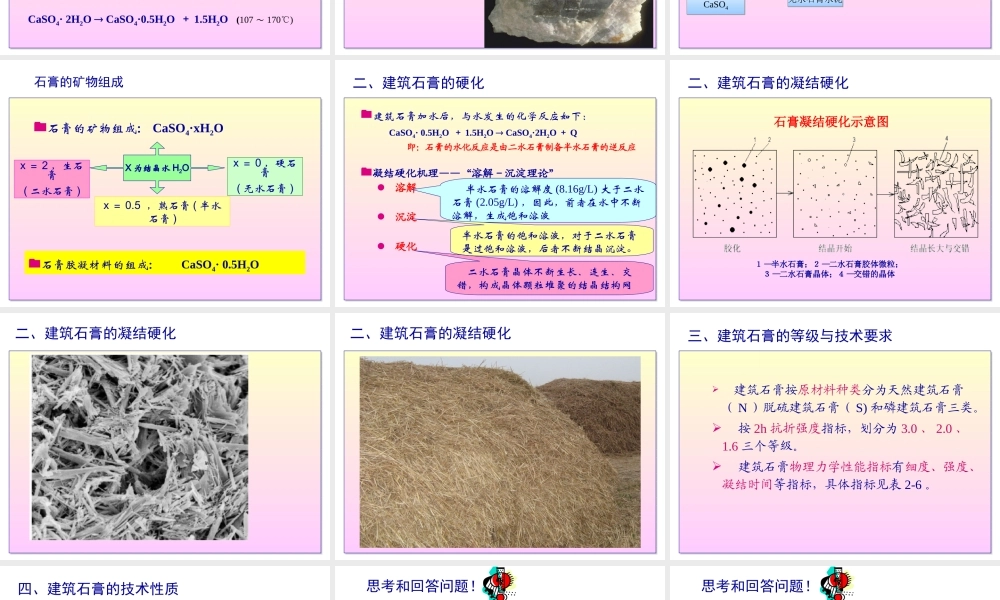

第三章 气硬性胶凝材第三章 气硬性胶凝材料料 §3 － 2 石 膏 感觉石膏：轻，密度小，孔隙率大，强度小，耐水性差 石膏的生产 建筑石膏的硬化建筑石膏的性质 建筑石膏的应用 一、石膏的生产 原料：天然二水石膏 CaSO4· 2H2O ；天然无水石膏 CaSO4 ；工业副产物—磷石膏、氟石膏等。生产工序： 原料 ( 破碎 )  脱水  磨细CaSO4· 2H2O  CaSO4·0.5H2O ＋ 1.5H2O (107 ～ 170)℃天然石膏矿纤维状晶体 一、石膏的生产在不同的煅烧温度和加热条件下，得到的产品是不同的。具体过程如下所示：二水石膏CaSO4·2H2O二水石膏CaSO4·2H2OCaSO4·0.5H2OCaSO4·0.5H2OCaSO4·0.5H2OCaSO4·0.5H2OCaSO4 ⅠCaSO4 Ⅰ107 ～ 170℃加热、脱水125 ℃0.13MPa蒸压锅 ( 过饱和蒸汽）800℃β 型建筑石膏α 型高强石膏高温煅烧石膏无水石膏CaSO4无水石膏CaSO4无水石膏水泥无水石膏水泥 石膏的矿物组成石膏的矿物组成： CaSO4·xH2OX 为结晶水 H2Ox ＝ 0 ，硬石膏( 无水石膏 )x ＝ 0.5 ，熟石膏 ( 半水石膏 )x ＝ 2 ，生石膏( 二水石膏 )石膏胶凝材料的组成： CaSO4· 0.5H2O 建筑石膏加水后，与水发生的化学反应如下： CaSO4· 0.5H2O ＋ 1.5H2O  CaSO4·2H2O ＋ Q 即：石膏的水化反应是由二水石膏制备半水石膏的逆反应凝结硬化机理——“溶解－沉淀理论” 溶解 沉淀 硬化 半水石膏的溶解度 (8.16g/L) 大于二水石膏 (2.05g/L) ，因此，前者在水中不断溶解，生成饱和溶液半水石膏的饱和溶液，对于二水石膏是过饱和溶液，后者不断结晶沉淀。 二水石膏晶体不断生长、连生、交错，构成晶体颗粒堆聚的结晶结构网二、建筑石膏的硬化 二、建筑石膏的凝结硬化１—半水石膏；２—二水石膏胶体微粒；３—二水石膏晶体；４—交错的晶体石膏凝结硬化示意图 二、建筑石膏的凝结硬化 二、建筑石膏的凝结硬化 三、建筑石膏的等级与技术要求 建筑石膏按原材料种类分为天然建筑石膏（ N ）脱硫建筑石膏（ S) 和磷建筑石膏三类。 按 2h 抗折强度指标，划分为 3.0 、 2.0 、1.6 三个等级。  建筑石膏物理力学性能指标有细度、强度、凝结时间等指标，具体指标见表 2-6 。 四、建筑石膏的技术性质凝结硬化快；适合于大规模连续生产。在使用石膏浆体时，若需要延长凝结时间，可掺加适量缓凝剂。孔隙率大；建筑石膏孔隙率可高...
