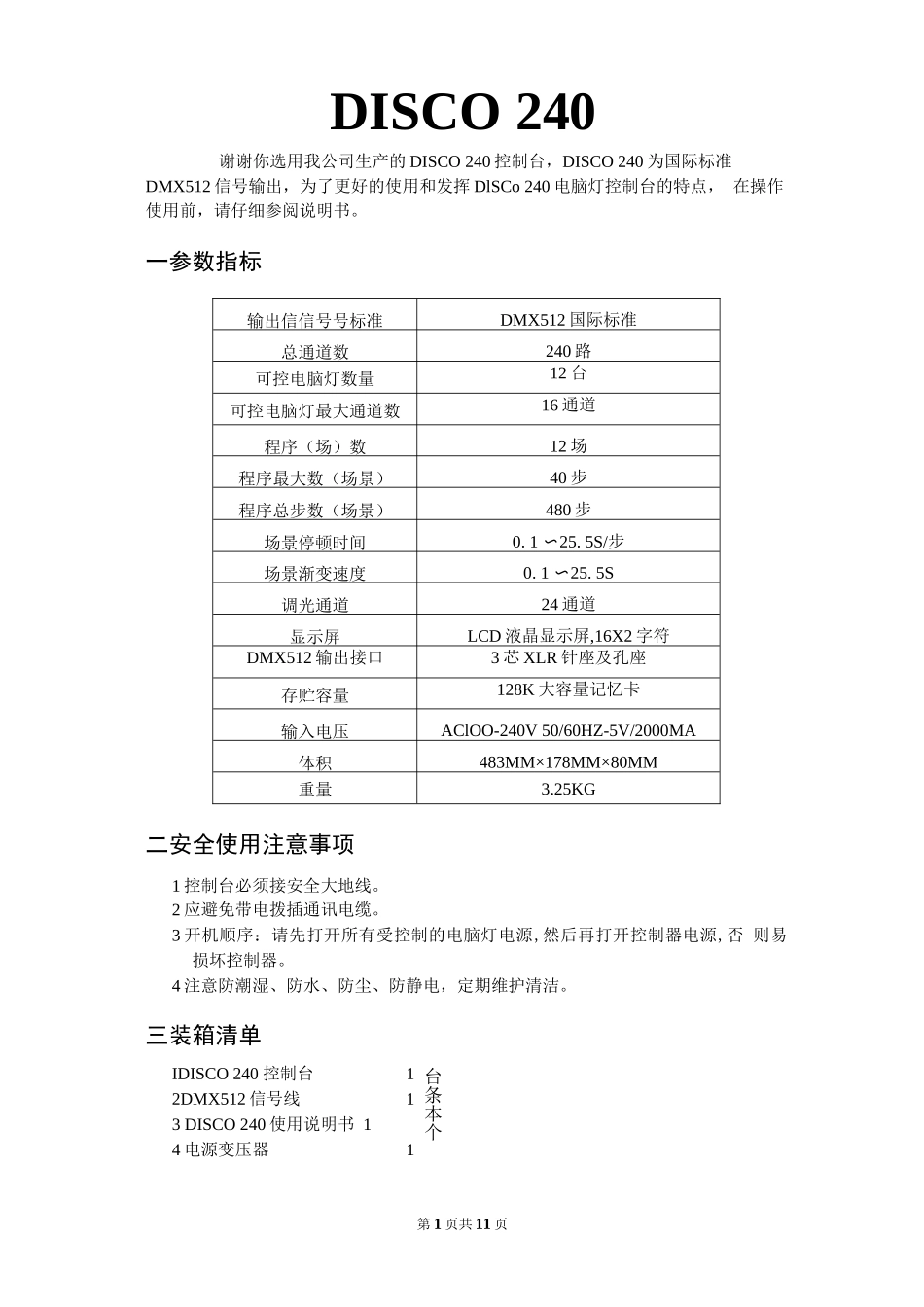

DISCO 240第 1 页共 11 页谢谢你选用我公司生产的 DISCO 240 控制台，DISCO 240 为国际标准 DMX512 信号输出，为了更好的使用和发挥 DlSCo 240 电脑灯控制台的特点， 在操作使用前，请仔细参阅说明书。一参数指标输出信信号号标准DMX512 国际标准总通道数240 路可控电脑灯数量12 台可控电脑灯最大通道数16 通道程序（场）数12 场程序最大数（场景）40 步程序总步数（场景）480 步场景停顿时间0. 1 〜25. 5S/步场景渐变速度0. 1 〜25. 5S调光通道24 通道显示屏LCD 液晶显示屏,16X2 字符DMX512 输出接口3 芯 XLR 针座及孔座存贮容量128K 大容量记忆卡输入电压AClOO-240V 50/60HZ-5V/2000MA体积483MM×178MM×80MM重量3.25KG二安全使用注意事项1 控制台必须接安全大地线。2 应避免带电拨插通讯电缆。3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否 则易损坏控制器。4 注意防潮湿、防水、防尘、防静电，定期维护清洁。三装箱清单IDISCO 240 控制台12DMX512 信号线13 DISCO 240 使用说明书 14 电源变压器1台条本个DISCO 240第 2 页共 11 页四通讯电缆1 采用特征阻抗为 120 欧双绞屏蔽线，如电缆超过 200 米或灯数量较多，应 加信号提升放大器，并在最后一台灯加接终端电阻（120 欧/1W）。2 通讯电缆 1 脚为地（GND）, 2 脚为信号正，3 脚为信号负，在使用过程中 不可接反接错。3 通讯电缆应单端接地屏蔽。4 通讯电缆应避免同强电一齐布线。五 DMX512 地址分配DISCO 240 控制台使用 DMX512 的 1-240 通道，其中 1—192 路为控制电 脑灯用通道，可以控制 16 通道以内的电脑灯 12 台，从 193 开始为调光器用通 道，地址分配如下：电脑灯序号电脑灯 DMX 起始地址电脑灯地址（十进制）电脑灯地址拨码开关（二进制）111 ON2171, 5 ON3331, 6 ON4491, 5, 6 ON5651, 7 ON6811, 5, 7 ON7971, 6, 7 ON81131, 5, 6, 7 ON91291, 8 ON101451, 5, 8 ON111611, 6, 8 ON121771, 5, 6, 8 ONP13〜P24206〜217调光点控调光通道 1〜24218〜241第 3 页共 11页DISCO 240DlSCO 240DMX512 通道分酉己2#灯23333#灯12#灯46112 台电脑灯，每台电脑灯 16 通道六 通讯电缆连线及电脑灯地址码示意图1 711#灯76177 • • 1 92DISCO 240第 4 页共 11 页注：当信号连接电缆过长时，需要加 DMX 信号放大器，...
