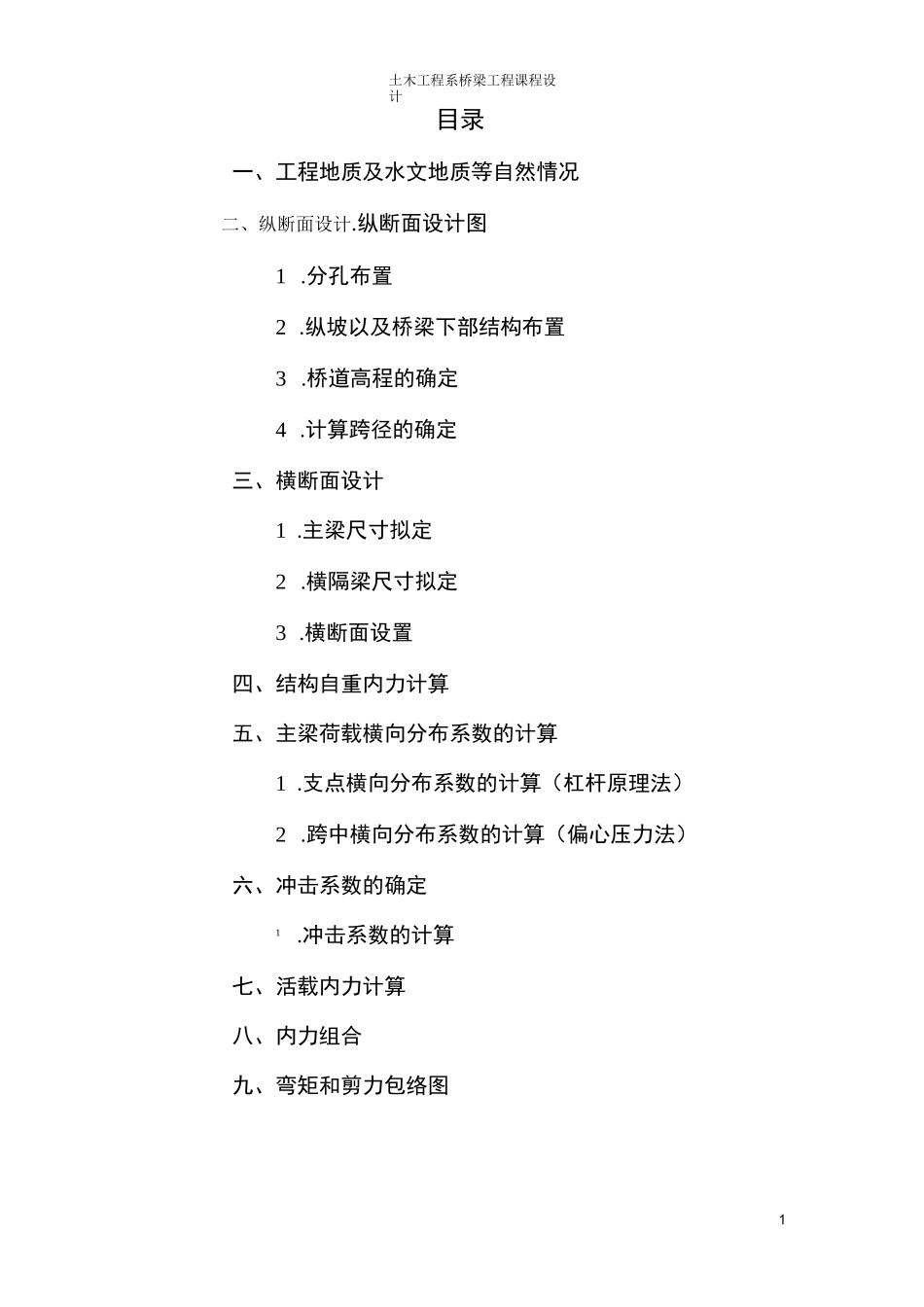

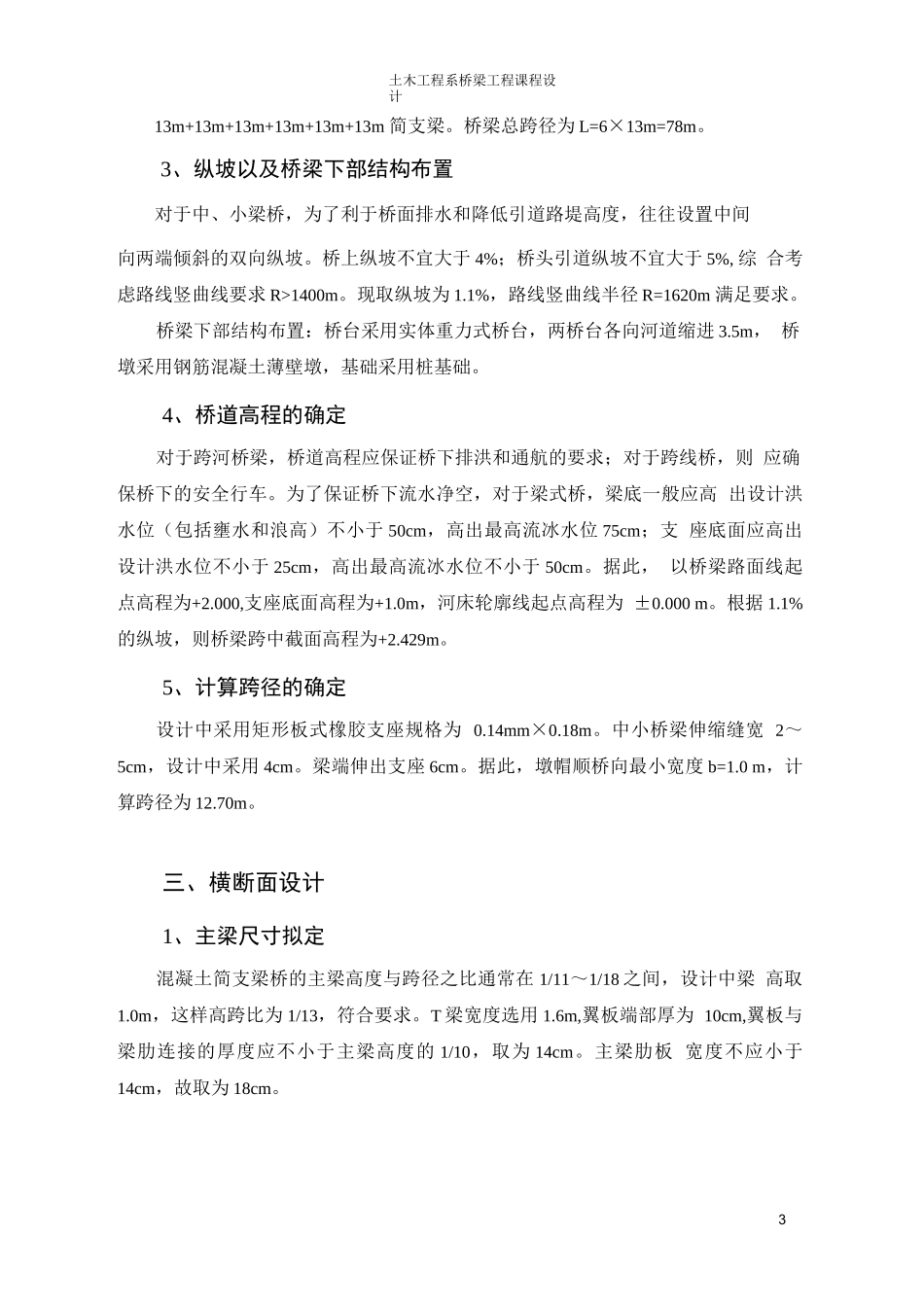

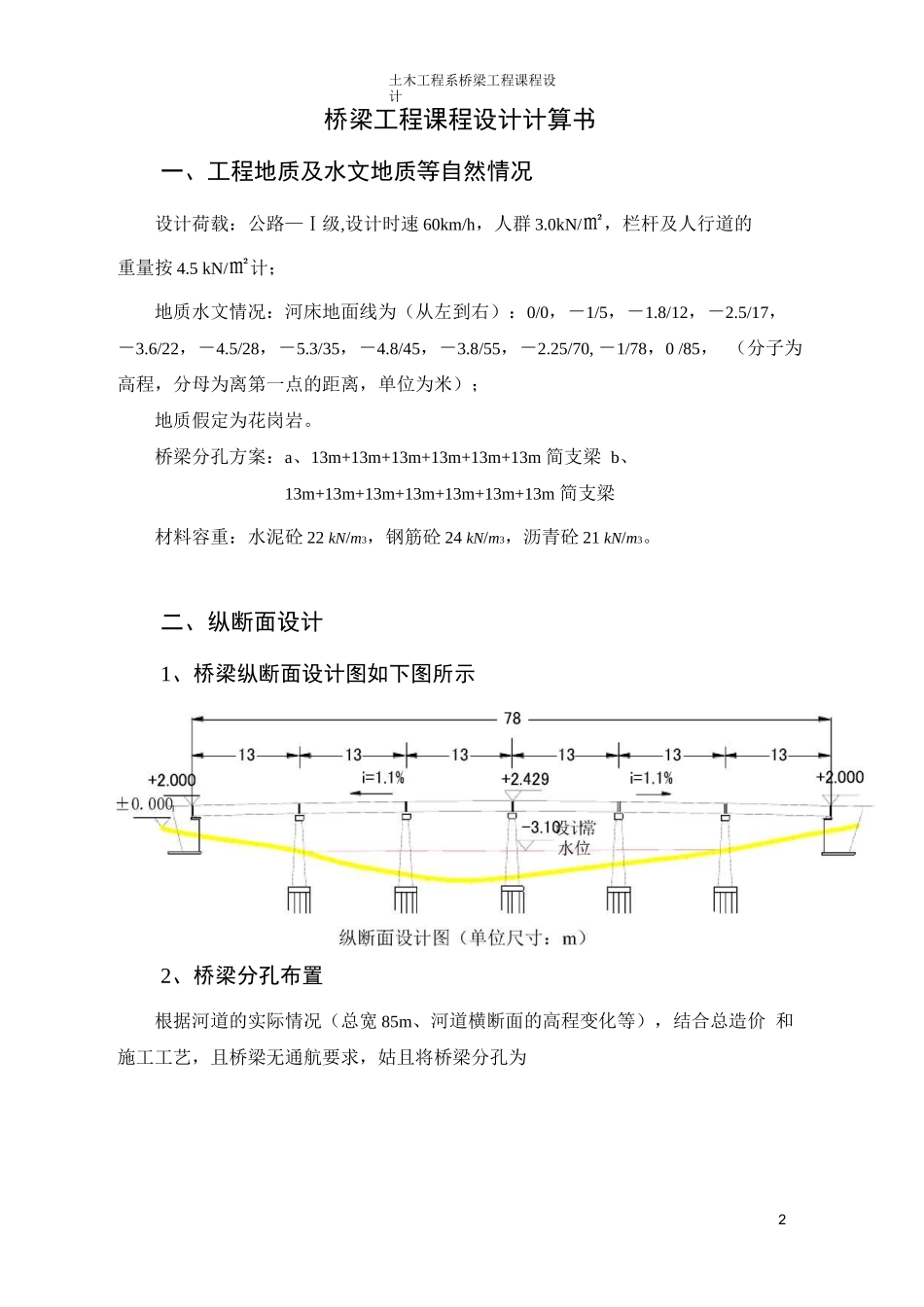

1土木工程系桥梁工程课程设计目录一、工程地质及水文地质等自然情况二、纵断面设计.纵断面设计图1 .分孔布置2 .纵坡以及桥梁下部结构布置3 .桥道高程的确定4 .计算跨径的确定三、横断面设计1 .主梁尺寸拟定2 .横隔梁尺寸拟定3 .横断面设置四、结构自重内力计算五、主梁荷载横向分布系数的计算1 .支点横向分布系数的计算（杠杆原理法）2 .跨中横向分布系数的计算（偏心压力法）六、冲击系数的确定1 .冲击系数的计算七、活载内力计算八、内力组合九、弯矩和剪力包络图2土木工程系桥梁工程课程设计桥梁工程课程设计计算书一、工程地质及水文地质等自然情况设计荷载：公路—Ⅰ级,设计时速 60km/h，人群 3.0kN/㎡，栏杆及人行道的重量按 4.5 kN/㎡计；地质水文情况：河床地面线为（从左到右）：0/0，－1/5，－1.8/12，－2.5/17， －3.6/22，－4.5/28，－5.3/35，－4.8/45，－3.8/55，－2.25/70, －1/78，0 /85， （分子为高程，分母为离第一点的距离，单位为米）；地质假定为花岗岩。桥梁分孔方案：a、13m+13m+13m+13m+13m+13m 简支梁 b、13m+13m+13m+13m+13m+13m+13m 简支梁材料容重：水泥砼 22 kN/m3，钢筋砼 24 kN/m3，沥青砼 21 kN/m3。二、纵断面设计1、桥梁纵断面设计图如下图所示2、桥梁分孔布置根据河道的实际情况（总宽 85m、河道横断面的高程变化等），结合总造价 和施工工艺，且桥梁无通航要求，姑且将桥梁分孔为3土木工程系桥梁工程课程设计13m+13m+13m+13m+13m+13m 简支梁。桥梁总跨径为 L=6×13m=78m。3、纵坡以及桥梁下部结构布置对于中、小梁桥，为了利于桥面排水和降低引道路堤高度，往往设置中间向两端倾斜的双向纵坡。桥上纵坡不宜大于 4%；桥头引道纵坡不宜大于 5%, 综 合考虑路线竖曲线要求 R>1400m。现取纵坡为 1.1%，路线竖曲线半径 R=1620m 满足要求。桥梁下部结构布置：桥台采用实体重力式桥台，两桥台各向河道缩进 3.5m， 桥墩采用钢筋混凝土薄壁墩，基础采用桩基础。4、桥道高程的确定对于跨河桥梁，桥道高程应保证桥下排洪和通航的要求；对于跨线桥，则 应确保桥下的安全行车。为了保证桥下流水净空，对于梁式桥，梁底一般应高 出设计洪水位（包括壅水和浪高）不小于 50cm，高出最高流冰水位 75cm；支 座底面应高出设计洪水位不小于 25cm，高出最高流冰水位不小于 50cm。据此， 以桥梁路面线起点高程为+2.000,支座底面高程为+1.0m，河床轮廓线起点高程为 ±0.000 m。根...
