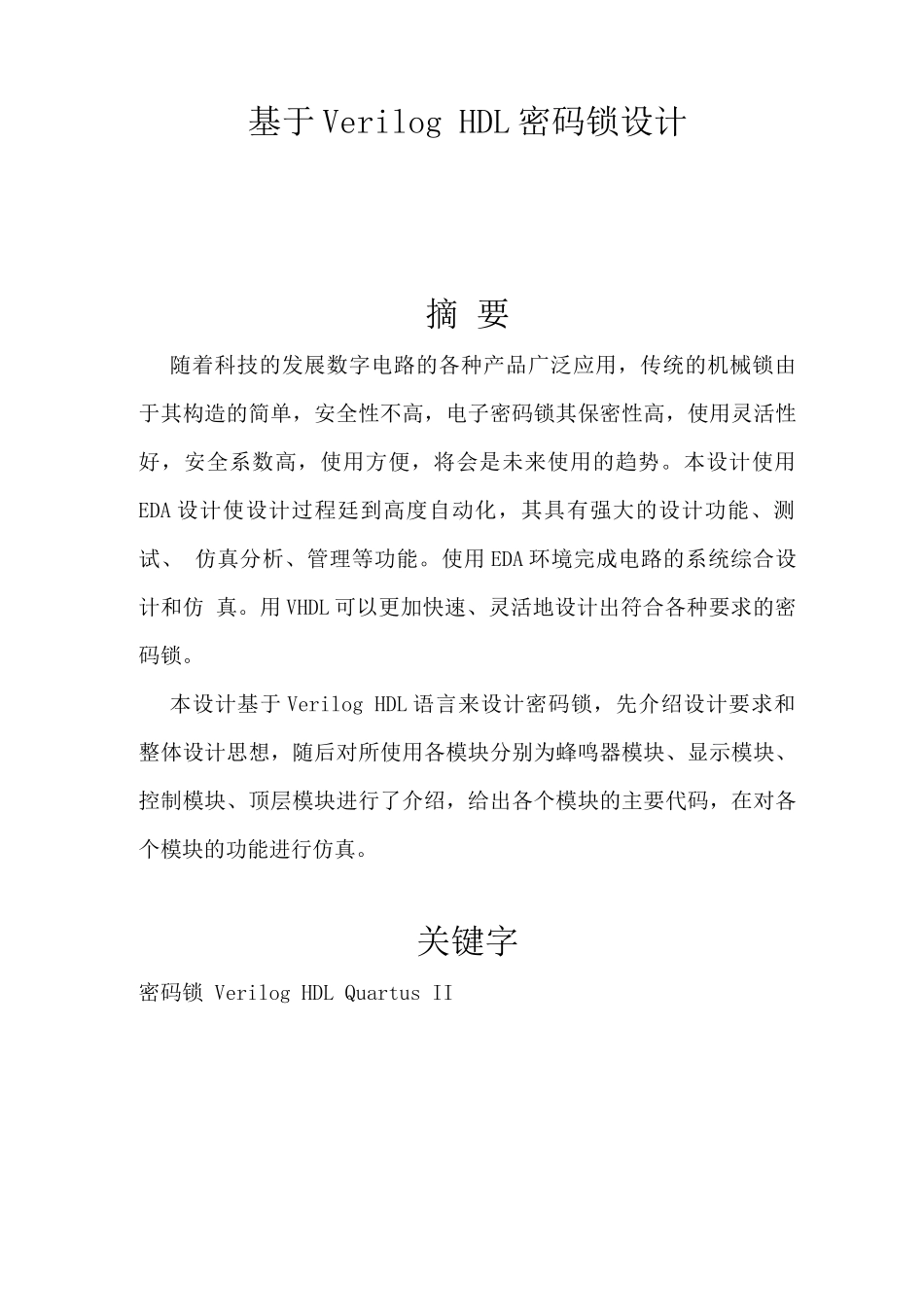

基于Verilog HDL密码锁设计_第1页
1/19

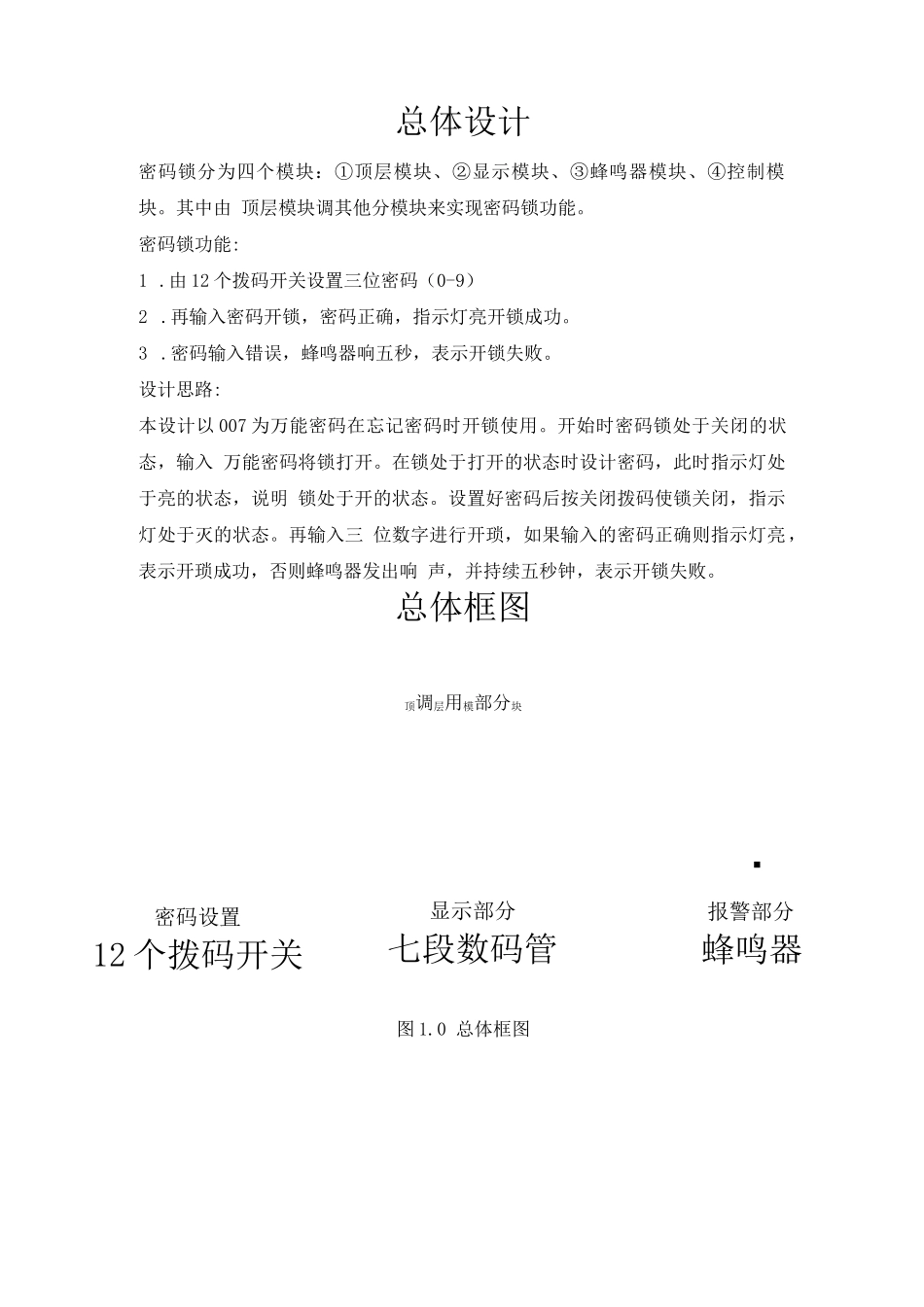

基于Verilog HDL密码锁设计_第2页
2/19
基于Verilog HDL密码锁设计_第3页
3/19
基于 Verilog HDL 密码锁设计摘 要随着科技的发展数字电路的各种产品广泛应用,传统的机械锁由 于其构造的简单,安全性不高,电子密码锁其保密性高,使用灵活性 好,安全系数高,使用方便,将会是未来使用的趋势。本设计使用 EDA 设计使设计过程廷到高度自动化,其具有强大的设计功能、测试、 仿真分析、管理等功能。使用 EDA 环境完成电路的系统综合设计和仿 真。用 VHDL 可以更加快速、灵活地设计出符合各种要求的密码锁。本设计基于 Verilog HDL 语言来设计密码锁,先介绍设计要求和 整体设计思想,随后对所使用各模块分别为蜂鸣器模块、显示模块、 控制模块、顶层模块进行了介绍,给出各个模块的主要代码,在对各 个模块的功能进行仿真。关键字密码锁 Verilog HDL Quartus II总体设计密码锁分为四个模块:①顶层模块、②显示模块、③蜂鸣器模块、④控制模块。其中由 顶层模块调其他分模块来实现密码锁功能。密码锁功能:1 .由 12 个拨码开关设置三位密码(0-9)2 .再输入密码开锁,密码正确,指示灯亮开锁成功。3 .密码输入错误,蜂鸣器响五秒,表示开锁失败。设计思路:本设计以 007 为万能密码在忘记密码时开锁使用。开始时密码锁处于关闭的状态,输入 万能密码将锁打开。在锁处于打开的状态时设计密码,此时指示灯处于亮的状态,说明 锁处于开的状态。设置好密码后按关闭拨码使锁关闭,指示灯处于灭的状态。再输入三 位数字进行开琐,如果输入的密码正确则指示灯亮,表示开琐成功,否则蜂鸣器发出响 声,并持续五秒钟,表示开锁失败。总体框图顶调层用模部分块■图 1.0 总体框图密码设置12 个拨码开关显示部分七段数码管报警部分蜂鸣器模块功能其及主要代码1 .顶层模块实现几个模块的配合工作,它能实现对密码的设置和显示,同时在密码正确时时 灯亮,在密码错误时蜂鸣器发出五秒钟的响声。程序如下:moduledingceng(n0,n1,n2,n3,n4,n5,n6,n7,n8,n9,set,close,clk1,clk2,clk3,lock, alarm,Q,ss1,ss0);input n0,n1,n2,n3,n4,n5,n6,n7,n8,n9;input set,close;input clk1,clk2,clk3;output lock,alarm,ss1,ss0;output[6:0] Q;reg lock,alarm;reg ss0,ss1;reg[6:0] Q;wire[3:0] X1,X2,X3;wire X4,X5;codeu1(.lock(lock),.warning(X4),.num1(X1),.num2(X2),.num3(X3),.clk(clk1), .n0(n0),.n1(n1),.n2(n2),.n3(n3),.n4(n4),.n5(n5),.n6(n6),.n7(n7),.n8(n 8),.n9(n9),.set(set),.close(clos...
