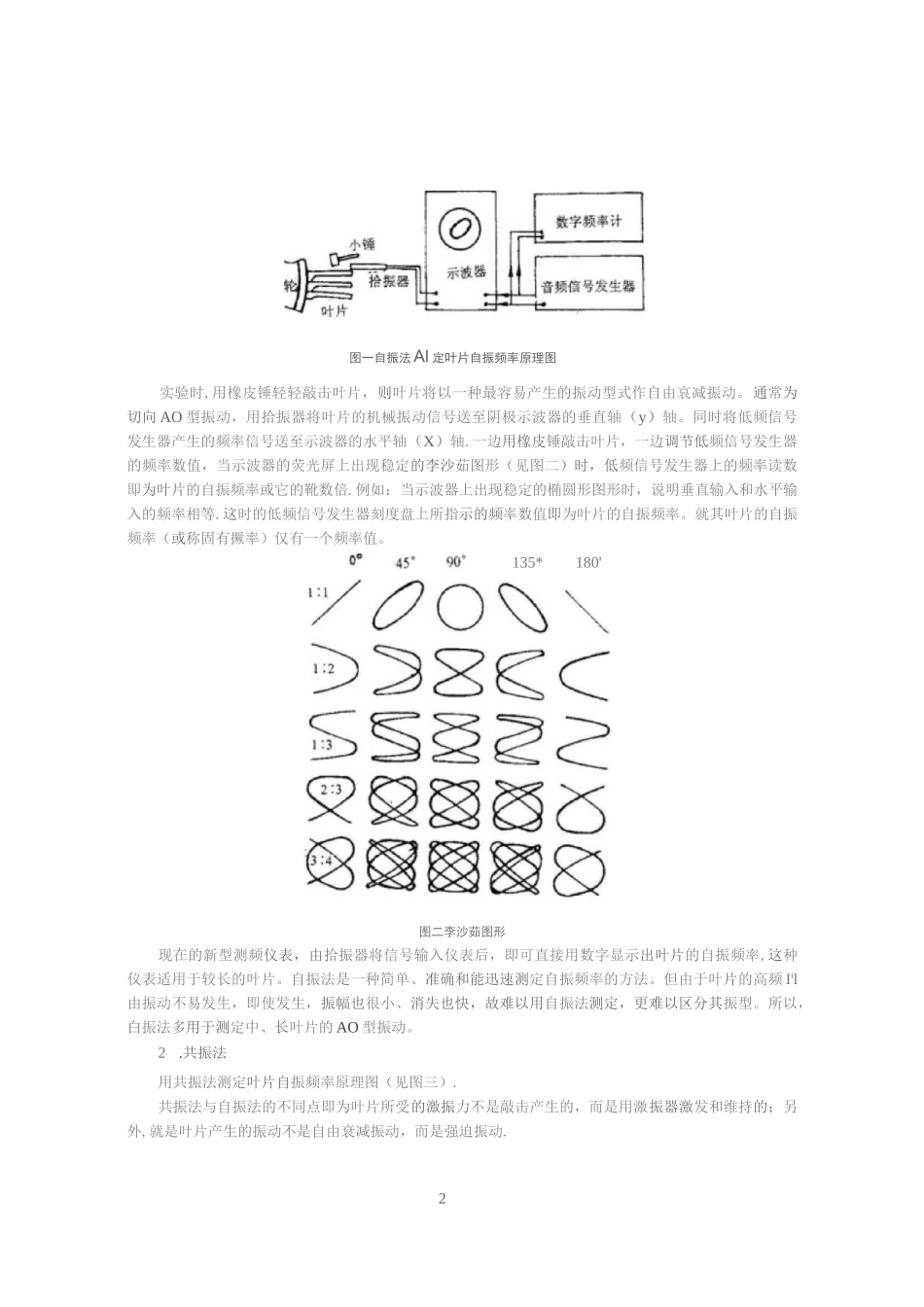

实验一汽轮机叶片静频率的测试在电厂中,汽轮机是发电厂设备中主要的设备之一,由于叶片损坏造成的事故停机占汽轮机事故的70%以上,国内外发电厂常有因汽轮机叶片撮坏事故停电、停产造成巨大的经济损失。为了保证叶片在汽轮机运行中的安全,防止叶片因共振而损坏,需要知道叶片的自振频率。在现场,常用实测法测定叶片的 Cl 振。对于新投运的机组,应较全面地测定各级叶片的各种振型的自振撅率.考虑在运行过程中,叶片的安装状况可能发生变化,以及因冲蚀、腐蚀、结垢、及损坏等原因,均将影响到叶片的白振频率。因此,在每次大修时应对叶片的切向 Ao 型(无节点)的自振频率进行测定、校核,确保叶片的安全运行.利用叶片自振频率的测定,根据叶片的自振频率有无变化,亦可以发现叶片有无隐藏裂纹损伤.常用的测试单个叶片静频率的方法有:1 .自由振动法简称"自振法";2."共振法"或称激振法。一、实验仪器1.Xj4630 型慢扫描示波器2.XD7 型低频信号发生器3.jkl-50W 型扩大器4.YDT 型传感器5.FSA-C 型便携式频谱分析仪6.微机一、实验目的1 .掌握自振法及共振法测定叶片频率和判别振型的基本方法:2.通过实验,加深理解单个叶片的振动特性以及叶根紧力对自振频率的影响:3.掌握测试仪器的使用方法"三,实验要求1 .用自振法测定叶片的白振频率,并观察不同频率下的李沙茹图形.2.用共振法测定叶片的自振频率,判别振型,并观察叶根紧力对振动的影响。3.用计算机采集系统(其中包括微机和便携式频谱分析仪)采用自振法测定单个叶片的固有频率和叶片组的固有频率.四、实验方法本实验采用自振法、共振法这两种方法测定叶片的静频率。1 .自振法:用自振法测定叶片的自振频率的原理图(见图一)。2实验时,用橡皮锤轻轻敲击叶片,则叶片将以一种最容易产生的振动型式作自由哀减振动。通常为切向 AO 型振动,用拾振器将叶片的机械振动信号送至阴极示波器的垂直轴(y)轴。同时将低频信号发生器产生的频率信号送至示波器的水平轴(X)轴.一边用橡皮锤敲击叶片,一边调节低频信号发生器的频率数值,当示波器的荧光屏上出现稳定的李沙茹图形(见图二)时,低频信号发生器上的频率读数即为叶片的自振频率或它的靴数倍.例如:当示波器上出现稳定的椭圆形图形时,说明垂直输入和水平输入的频率相等.这时的低频信号发生器刻度盘上所指示的频率数值即为叶片的自振频率。就其叶片的自振频率(或称固有撅率)仅有一个频率值。现在的新型测频仪表,由拾振器将...
