设备及构筑物照明安装作业指导书VIP免费

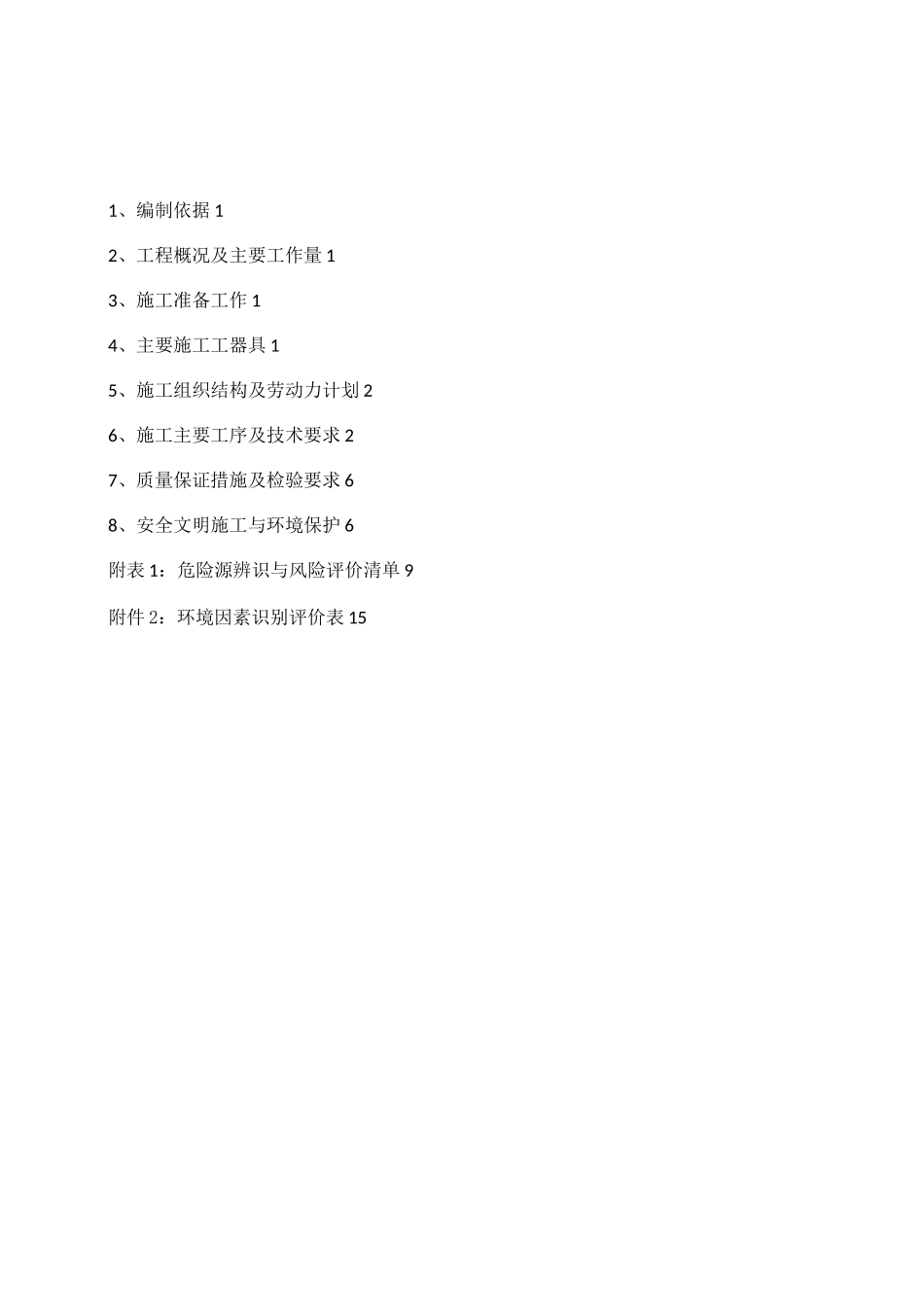

1、编制依据 12、工程概况及主要工作量 13、施工准备工作 14、主要施工工器具 15、施工组织结构及劳动力计划 26、施工主要工序及技术要求 27、质量保证措施及检验要求 68、安全文明施工与环境保护 6附表 1：危险源辨识与风险评价清单 9附件 2：环境因素识别评价表 15O 中国电建事团四川工程有限迪罚冲网團 BFOWOCHW*.5KHJ#1EJOFfiEKIMGCDflTOflAi™LM1EDMMKhMJi设备及构筑物照明安装施工方案3O 中国电建事团四川工程有限公司冲闻腿 01FOW^CHW*.5KHJMMEJOPEEfflGCDflR3fl*DOHLWIEDMMKhMJi设备及构筑物照明安装施工方案25、施工组织结构及劳动力计划O 中国电建事团四川工程有限公司冲闻腿 01FOW^CHW*.5KHJMMEJOPEEfflGCDflR3fl*DOHLWIEDMMKhMJi设备及构筑物照明安装施工方案37.应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施；8•疏散照明线路采用耐火电线、电缆，穿管明敷或在非燃烧体内穿刚性导管暗敷，暗敷保护层厚度不小于 30mm。电线采用额定电压不低于 750V 的铜芯绝缘电线。6.3.6 防爆灯具安装应符合下列规定：1•灯具及开关的外壳完整，无损伤、无凹陷或沟槽，灯罩无裂纹，金属护网无扭曲变形，防爆标志清晰；2•灯具及开关的紧固螺栓无松动、锈蚀，密封垫圈完好。6.3.7 工艺要求：A、敷设于顶棚内的线路必须穿管,并加装接线盒固定在龙骨上。B、吊链、吊杆灯具的灯线不应受拉力，灯线应与吊链吊杆固定在一起。C、电线保护管的弯曲处不应有折皱、凹陷和裂缝，且弯扁程度不应大于外径的 10%。D、箱内接线必须整齐、美观。6.3.8 接地1. 照明箱内的工作零线对地绝缘，工作零线不许在箱内或负荷侧接地，对穿管配线的照明及插座的分支回路均设专用保护接地零线（接地线截面积等同相线截面积，接地线一端与灯具、金属接线盒、开关插座箱的外壳及插座接地极连接、另一端与配电箱的接地端子及配电箱外壳相连，并通过接地线或以连成的电气通路的保护管相连。2. 不允许利用工作零线接地；3. 保护接地线尽可能地与沿线自然接地体相连接；4. 照明装置的安装施工，应严格遵守“电气装置工程施工及验收规范”的规定执行；5. 安装记录：安装记录应有设备及导线、线管的外观检查情况和设备材料的产品合格证明等资料；每层灯具安装情况；导线的绝缘情况。6.4、照明系统的测试和通电试运行应按以下程序进行：1）电线绝缘电阻测试前电线的接续完成；2）照明箱（盘）、灯具、开关、插座的...
