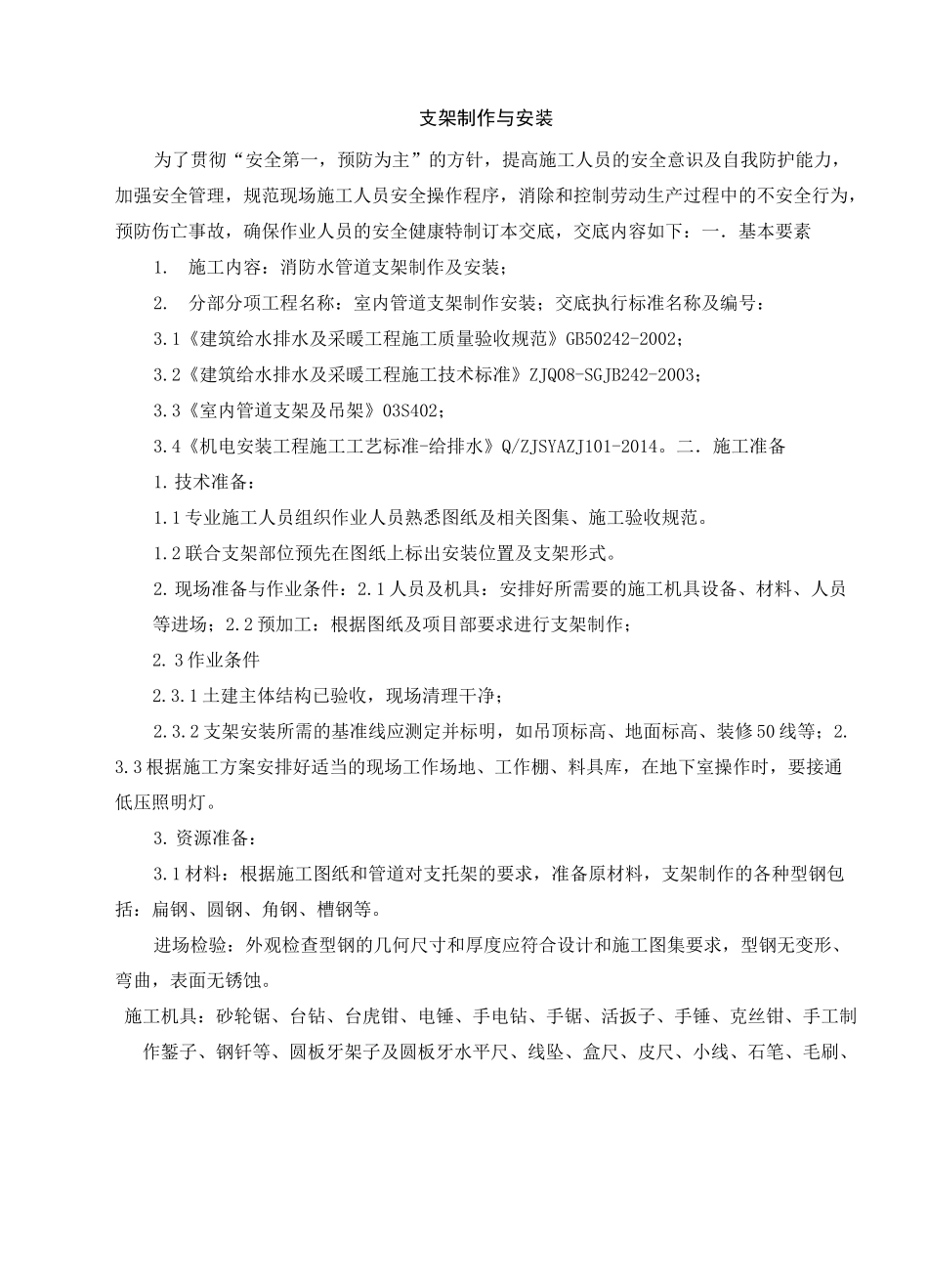

支架制作与安装VIP免费

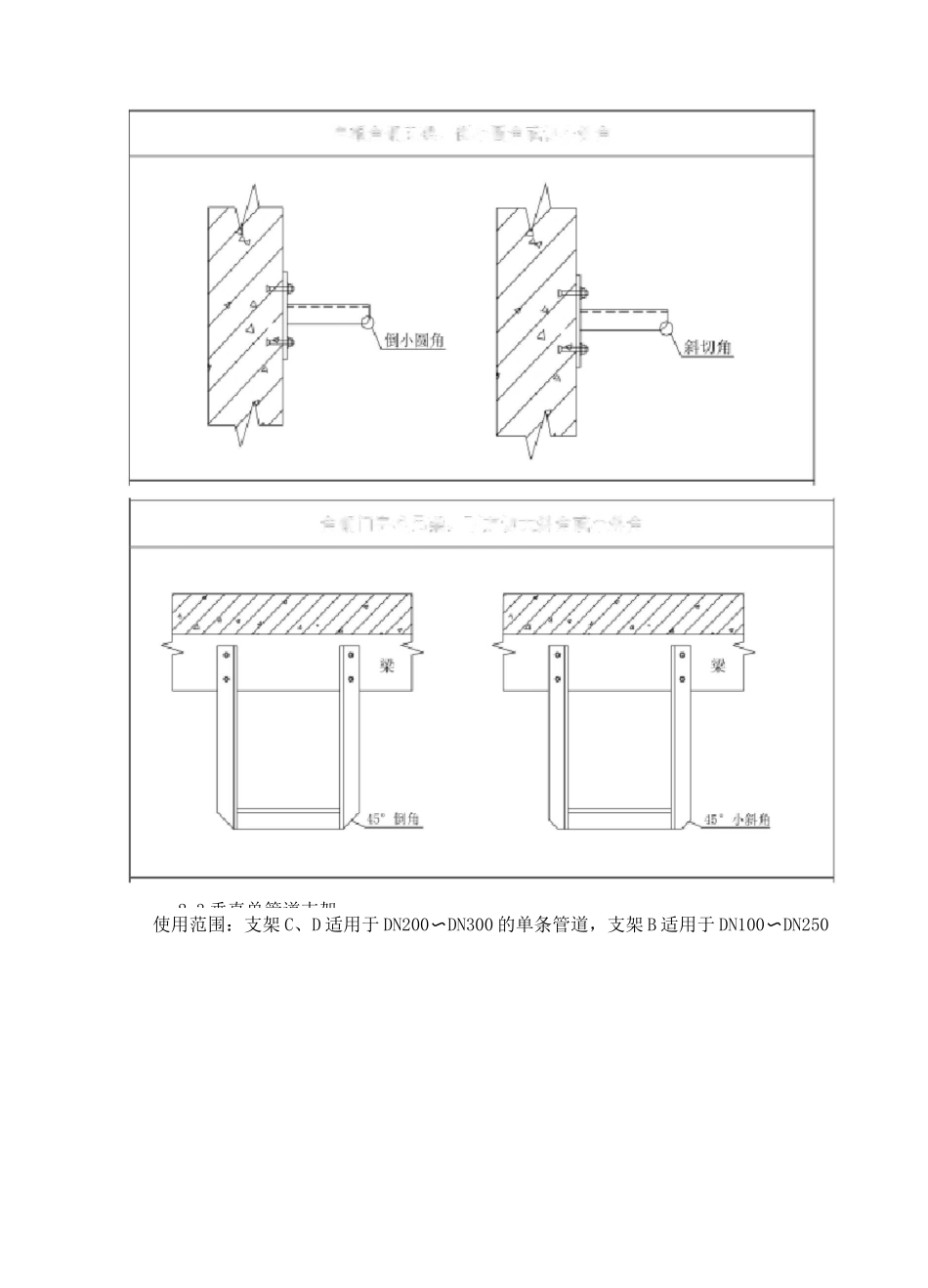

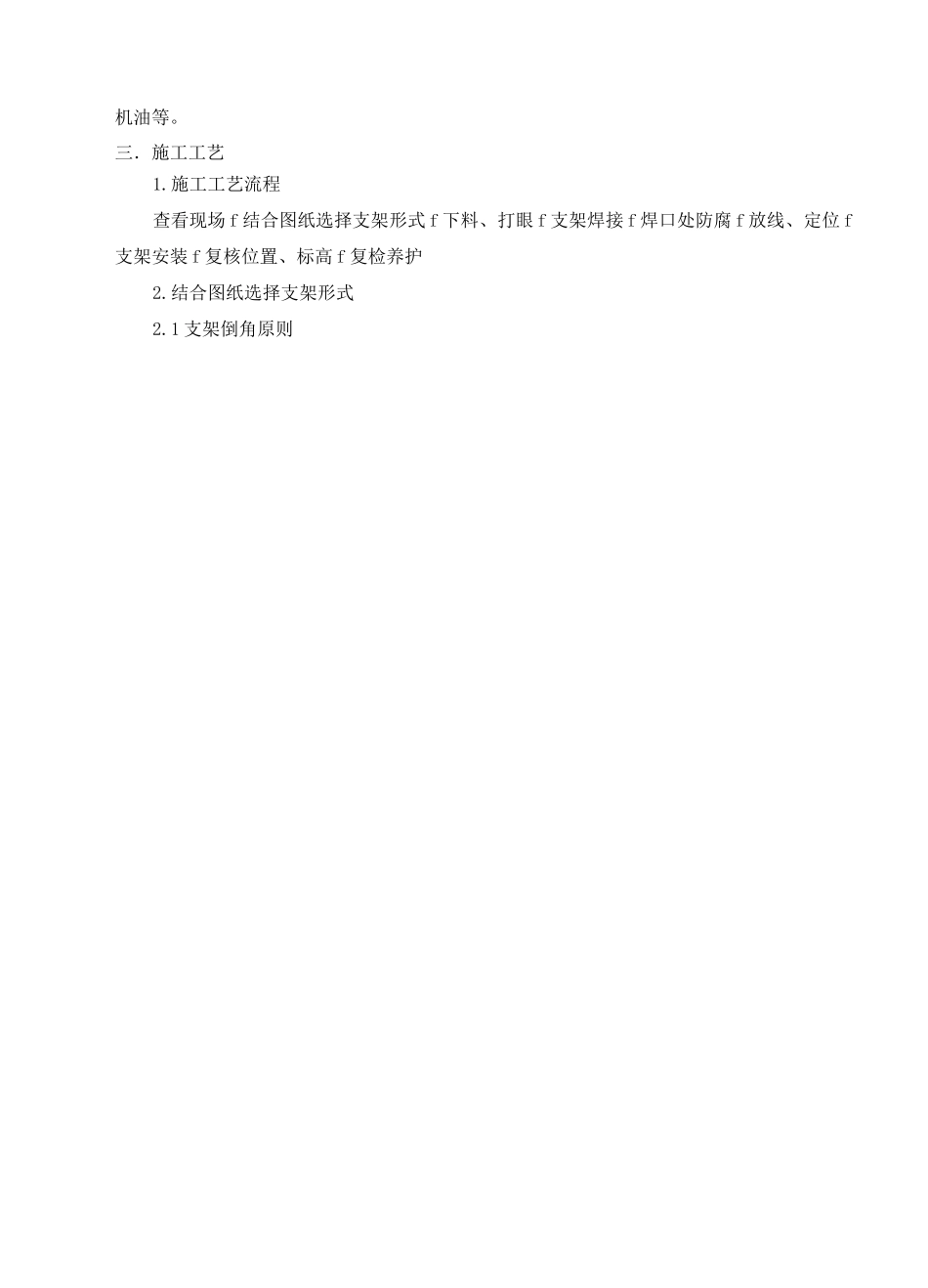

支架制作与安装为了贯彻“安全第一，预防为主”的方针，提高施工人员的安全意识及自我防护能力，加强安全管理，规范现场施工人员安全操作程序，消除和控制劳动生产过程中的不安全行为，预防伤亡事故，确保作业人员的安全健康特制订本交底，交底内容如下：一．基本要素1.施工内容：消防水管道支架制作及安装；2.分部分项工程名称：室内管道支架制作安装；交底执行标准名称及编号：3.1《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；3.2《建筑给水排水及采暖工程施工技术标准》ZJQ08-SGJB242-2003；3.3《室内管道支架及吊架》03S402；3.4《机电安装工程施工工艺标准-给排水》Q/ZJSYAZJ101-2014。二．施工准备1.技术准备：1.1 专业施工人员组织作业人员熟悉图纸及相关图集、施工验收规范。1.2 联合支架部位预先在图纸上标出安装位置及支架形式。2.现场准备与作业条件：2.1 人员及机具：安排好所需要的施工机具设备、材料、人员等进场；2.2 预加工：根据图纸及项目部要求进行支架制作；2. 3 作业条件2.3.1 土建主体结构已验收，现场清理干净；2.3.2 支架安装所需的基准线应测定并标明，如吊顶标高、地面标高、装修 50 线等；2.3.3 根据施工方案安排好适当的现场工作场地、工作棚、料具库，在地下室操作时，要接通低压照明灯。3. 资源准备：3.1 材料：根据施工图纸和管道对支托架的要求，准备原材料，支架制作的各种型钢包括：扁钢、圆钢、角钢、槽钢等。进场检验：外观检查型钢的几何尺寸和厚度应符合设计和施工图集要求，型钢无变形、弯曲，表面无锈蚀。施工机具：砂轮锯、台钻、台虎钳、电锤、手电钻、手锯、活扳子、手锤、克丝钳、手工制作錾子、钢钎等、圆板牙架子及圆板牙水平尺、线坠、盒尺、皮尺、小线、石笔、毛刷、机油等。三．施工工艺1.施工工艺流程查看现场 f 结合图纸选择支架形式 f 下料、打眼 f 支架焊接 f 焊口处防腐 f 放线、定位 f支架安装 f 复核位置、标高 f 复检养护2.结合图纸选择支架形式2.1 支架倒角原则吗钢［J 字型吊架』F 方切大斜箱或小斜角单根2.3 垂直单管道支架使用范围：支架 C、D 适用于 DN200〜DN300 的单条管道，支架 B 适用于 DN100〜DN250的单条管道，B、C 和 D 主要用于管井，A 适用于 DN15〜DN150 的单条管道。L3 规格表（单位：mm）背道门径支架脫式槽钢/■闻钢钢板管码國輙 1工栓a.b嚅栓牛数DNlo^-lOX1.30X34^&micbfi2DH5C-L50ALE 寸B^Srnmeg2幅...
