人行天桥钢结构检测项目VIP免费

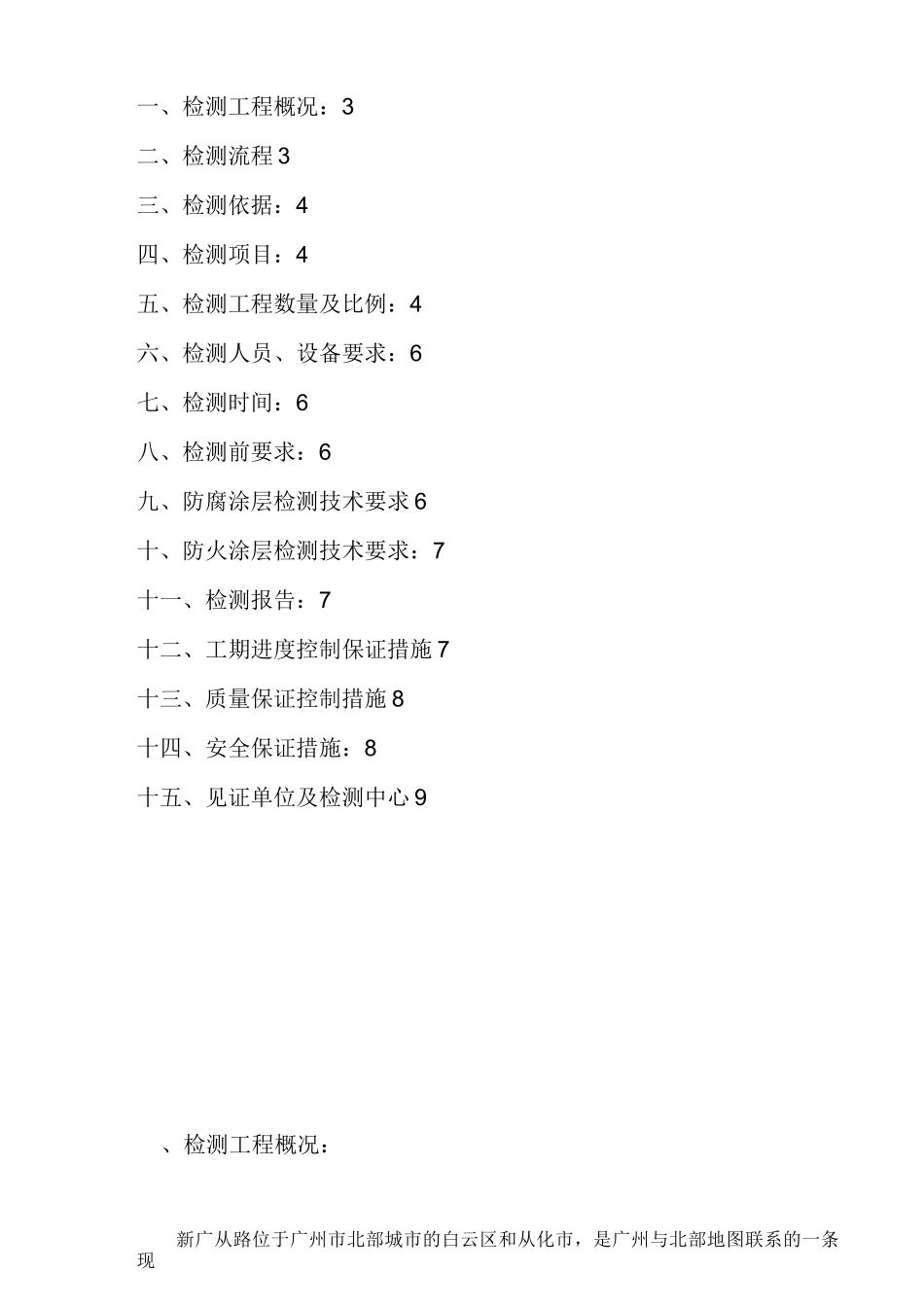

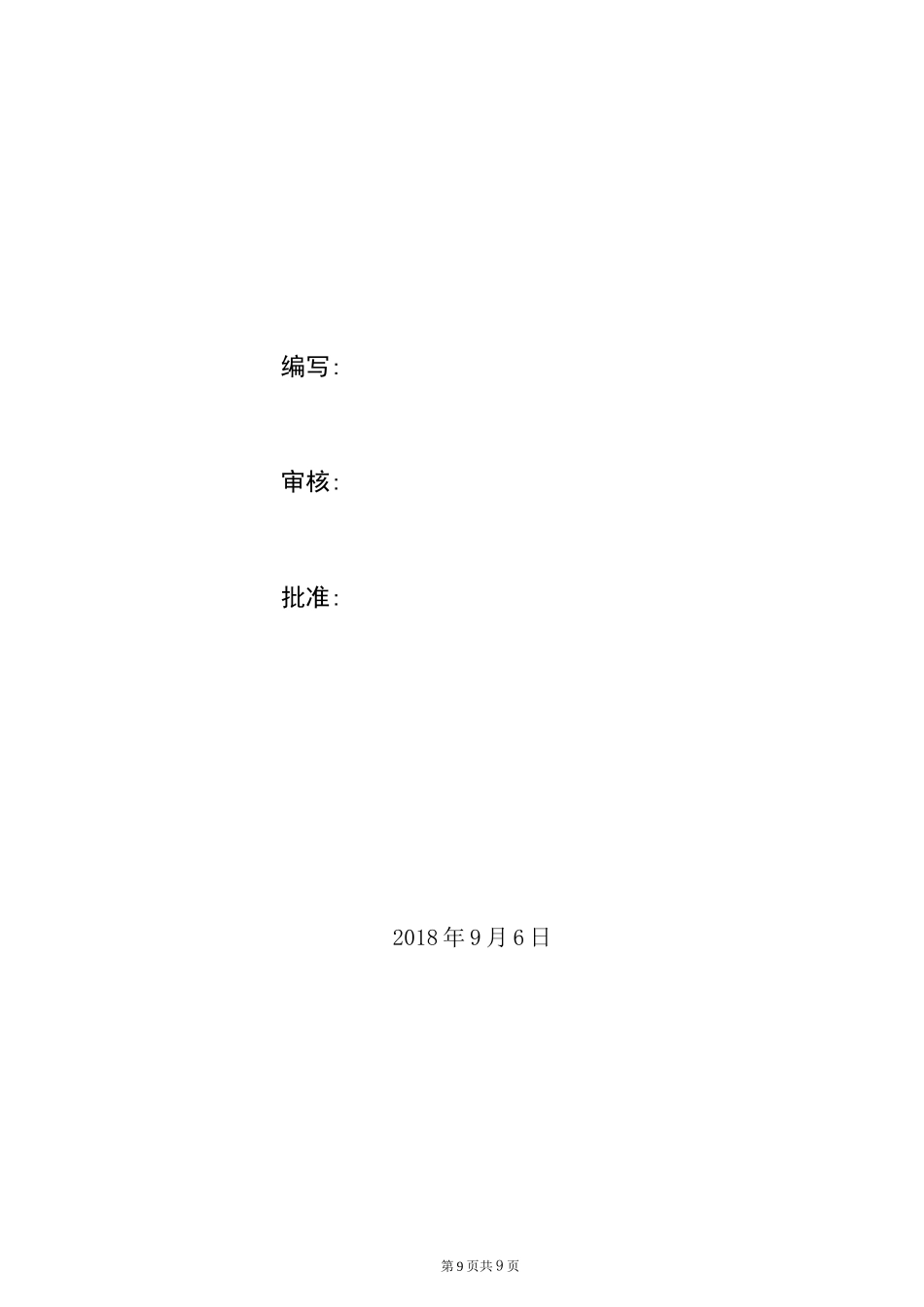

第 9 页共 9 页编写:审核:批准:2018 年 9 月 6 日一、检测工程概况：3二、检测流程 3三、检测依据：4四、检测项目：4五、检测工程数量及比例：4六、检测人员、设备要求：6七、检测时间：6八、检测前要求：6九、防腐涂层检测技术要求 6十、防火涂层检测技术要求：7十一、检测报告：7十二、工期进度控制保证措施 7十三、质量保证控制措施 8十四、安全保证措施：8十五、见证单位及检测中心 9、检测工程概况：新广从路位于广州市北部城市的白云区和从化市，是广州与北部地图联系的一条现第 9 页共 9 页第 9 页共 9 页状放射性重要通道，南起北二环，北至街口。新广从路快速化改造北段工程【施工 3标 】 道 路 里 程 为 K42+480m 〜 K49+550m ， 本 标 段 共 计 八 座 人 行 天 桥 ， 里 程 分 别 为K42+945m、K43+580m、K44+121m、K44+469m、K45+229m、K46+572m、K47+130m、K48+127m；其中 K42+945m 主桥采用钢桁架结构，其余主桥结构采用钢箱梁结构。钢箱梁采用工厂预制，施工时可充分利用中央绿化带，设置临时墩，钢箱梁分段吊装，再焊接为整体。二、检测流程检测依据：1、甲方提供的相关资料及工程设计图纸。2、《钢结构工程施工质量验收规范》GB50205-2001。3、《钢结构防火涂料应用技术规程》CECS24：90。第 9 页共 9 页4、《公路桥梁钢结构防腐涂装技术条件》(JT/722-2008)5、《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T1231-20066、《涂料产品的取样》GB3186-82四、检测项目：依据相关标准、规范及委托方提供的委托资料，确定该工程钢结构部分涉及相关检测项目如下：1、原材料检测（1）钢结构钢材检测。（2）钢结构喷涂油漆检测。（3）高强螺栓扭矩检测。2、防腐涂层厚度检测3、防火涂层厚度检测五、检测工程数量及比例：1、依据相关标准、规范和委托方提供的委托资料及要求对该项目钢结构相关原材料进行检测，具体数量见下表：原材料检测数量材料名称应检数量代表批量备注钢材每批一组60T/每批油漆每批根号 n/2进场每批n 为桶数高强螺栓、螺母每批 8 套进场每批2、依据《钢结构工程施工质量验收规范》GB50205-2001 要求，防腐及防火涂层厚度检测按构件数抽检 10%，且同类构件不少于 3 件；每个构件检测 5 处，每处的数值为 3 个相距 50mm 测点涂层干漆膜厚度的平均值，每个点的量测值如果小于图纸值应加图一道涂料，8 座人行天桥防腐、防火涂层具...
