九年级物理全册 第第3节 电磁铁 电磁继电器课件2 (新版)新人教版 教案VIP免费

九年级物理全册 第第3节 电磁铁 电磁继电器课件2 (新版)新人教版 教案九年级物理全册 第第3节 电磁铁 电磁继电器课件2 (新版)新人教版 教案九年级物理全册 第第3节 电磁铁 电磁继电器课件2 (新版)新人教版 教案九年级物理全册 第第3节 电磁铁 电磁继电器课件2 (新版)新人教版 教案

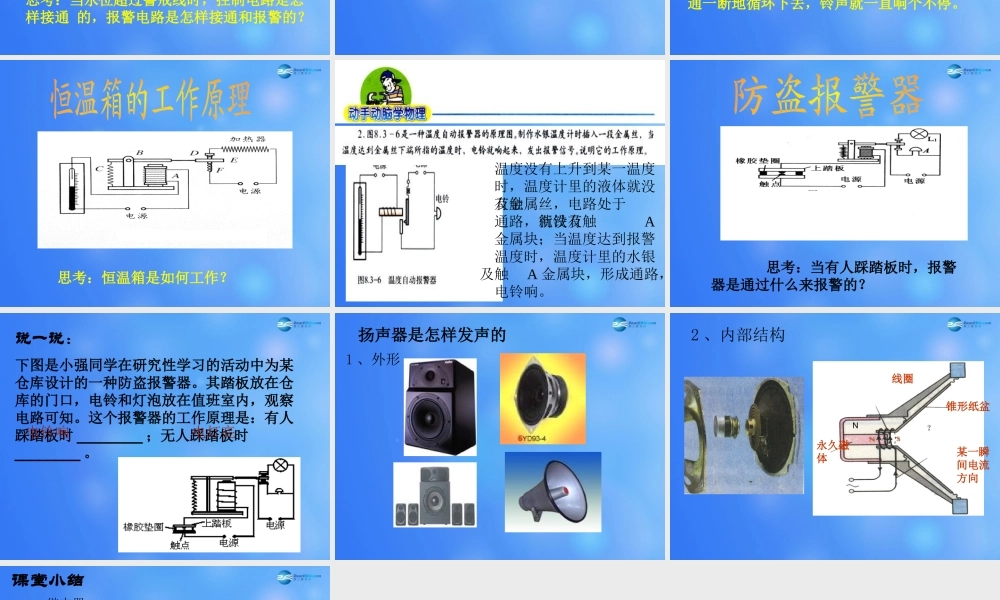

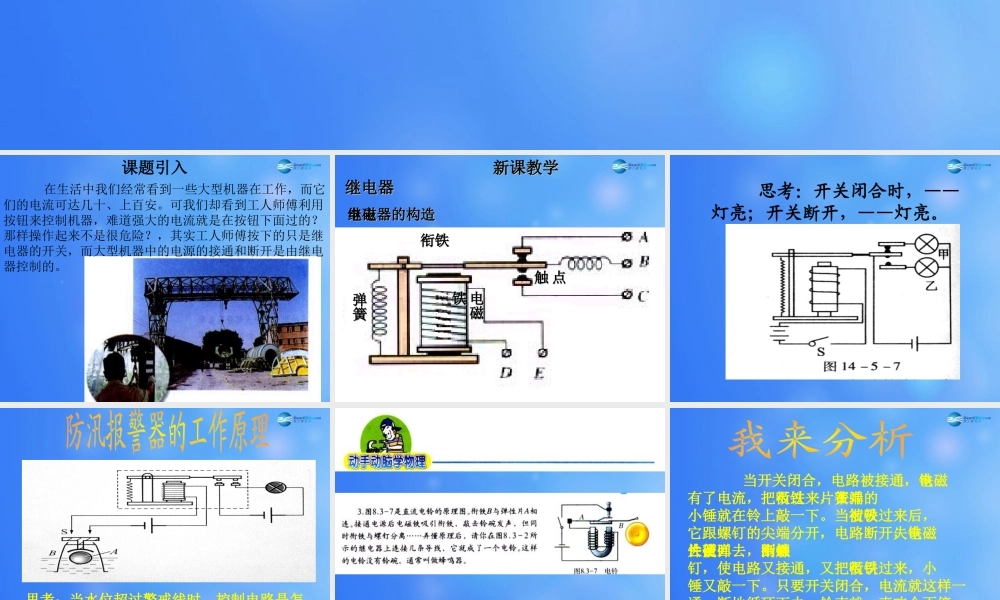

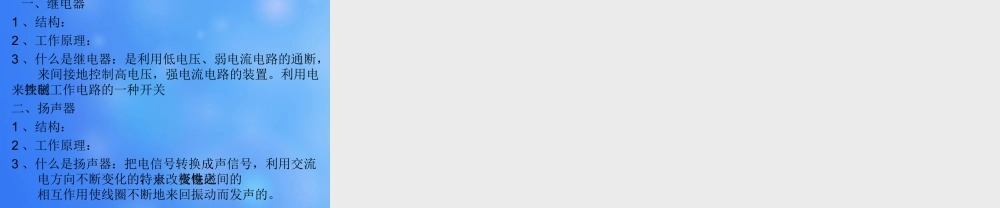

在生活中我们经常看到一些大型机器在工作,而它们的电流可达几十、上百安。可我们却看到工人师傅利用按钮来控制机器,难道强大的电流就是在按钮下面过的?那样操作起来不是很危险?,其实工人师傅按下的只是继电器的开关,而大型机器中的电源的接通和断开是由继电器控制的。课题引入新课教学新课教学电磁电磁铁铁弹簧弹簧衔铁衔铁点点触触电磁继电器的构造电磁继电器的构造继电器继电器 思考:开关闭合时,——灯亮;开关断开,——灯亮。思考:当水位超过警戒线时,控制电路是怎样接通 的,报警电路是怎样接通和报警的? 当开关闭合,电路被接通,电磁铁有了电流,把衔铁吸过来,在弹簧片下端的小锤就在铃上敲一下。当衔铁被吸过来后,它跟螺钉的尖端分开,电路断开,电磁铁失去磁性,弹簧片便弹了回去,衔铁刚触到螺钉,使电路又接通,又把衔铁吸引过来,小锤又敲一下。只要开关闭合,电流就这样一通一断地循环下去,铃声就一直响个不停。思考:恒温箱是如何工作?温度没有上升到某一温度时,温度计里的液体就没有触及金属丝,电路处于通路,衔铁就没有触及A金属块;当温度达到报警温度时,温度计里的水银触及A 金属块,形成通路,电铃响。 思考:当有人踩踏板时,报警器是通过什么来报警的?说一说:下图是小强同学在研究性学习的活动中为某仓库设计的一种防盗报警器。其踏板放在仓库的门口,电铃和灯泡放在值班室内,观察电路可知。这个报警器的工作原理是:有人踩踏板时 ________ ;无人踩踏板时________ 。电铃响电灯亮扬声器是怎样发声的1 、外形2 、内部结构某一瞬间电流方向线圈永久磁体?N锥形纸盆课堂小结 一、继电器1 、结构:2 、工作原理:3 、什么是继电器:是利用低电压、弱电流电路的通断,来间接地控制高电压,强电流电路的装置。利用电磁铁来控制工作电路的一种开关二、扬声器1 、结构:2 、工作原理:3 、什么是扬声器:把电信号转换成声信号,利用交流电方向不断变化的特点,来改变电磁铁极性之间的相互作用使线圈不断地来回振动而发声的。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理全册 第第3节 电磁铁 电磁继电器课件2 (新版)新人教版 教案
