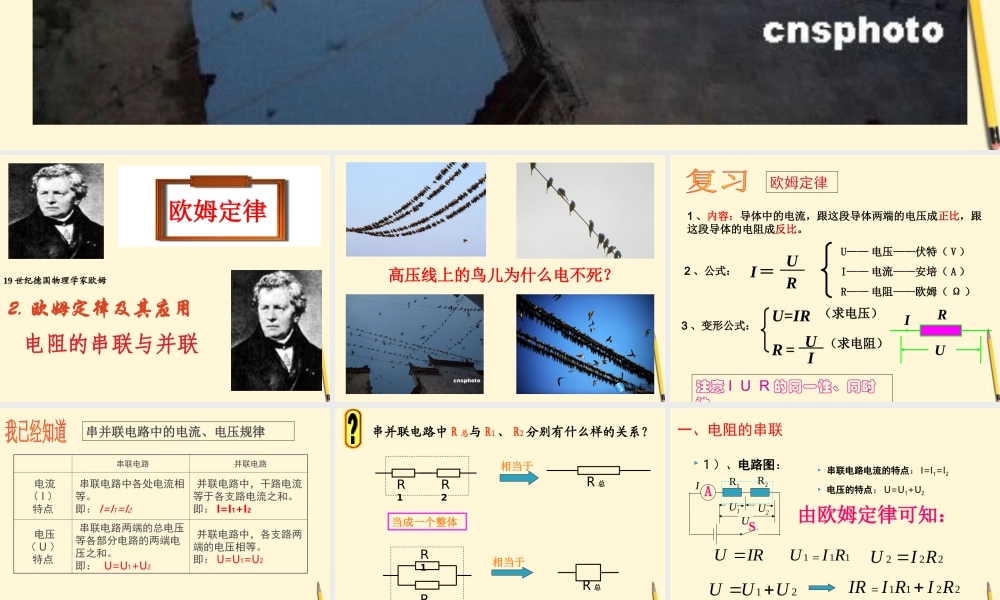

2. 欧姆定律及其应用 电阻的串联与并联19 世纪德国物理学家欧姆欧姆定律 高压线上的鸟儿为什么电不死？ 欧姆定律1 、内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。2 、公式：IRU＝U—— 电压——伏特（ V ）I—— 电流——安培（ A ）R—— 电阻——欧姆（ Ω ）3 、变形公式：U=IRR = IU（求电压）（求电阻）RUI注意 I U R 的同一性、同时性 串并联电路中的电流、电压规律串联电路并联电路电流（ I ）特点串联电路中各处电流相等。即： I=I1=I2并联电路中，干路电流等于各支路电流之和。即： I=I1+I2电压（ U ）特点串联电路两端的总电压等各部分电路的两端电压之和。即： U=U1+U2并联电路中，各支路两端的电压相等。即： U=U1=U2电阻的串联或并联时， 总电阻与各分电阻有什么关系呢？？ R1R2R 总当成一个整体R 总R1R2串并联电路中 R 总与 R1 、 R2 分别有什么样的关系？我的观点是……相当于相当于 一、电阻的串联 1 ）、电路图： 串联电路电流的特点： I=I1=I2IR2UASU2U1R1由欧姆定律可知：IRU 111RIU222RIU 21 UUU2211RIRIIR21RRR 电压的特点： U=U1+U2 2 ）串联电路的总电阻有什么特点？特点是：串联电路的总电阻比任何一个分电阻的阻值都大。串联电路的总电阻等于各串联电阻之和。＋＝这相当于增加了导体的长度3 ）、若有 n 个电阻 R1 、 R2 、 ··· 、 Rn 串联，则它们的总电阻 R 等于多少？R 总＝ R1 ＋ R2+··· ＋Ｒ n4 ）、 n 个相同阻值的电阻串联，总电阻 R 总 =nR 例 1把 5  的电阻 RR1 1 跟 15  的电阻 RR22 串联起来，接在电压是 6V 的电源上，求（ 1 ）这个串联电路中的电流？（ 2 ）每个电阻的两端电压？解： R=RR=R1 1 ++ RR22=5 =5  +15 +15 =20 =20 UURRI=I=— = 6V_____20 =0.3A答：……答：……U1 ＝I R1＝0.3A×5Ω ＝1.5VU2 ＝I R2＝0.3A×15Ω ＝ 4.5V 或 U2 ＝U － U1＝4.5V已知： R1=5  R R22=15 =15  U=6V U=6V求： I U1 U2 串联电路的分压作用U1R1Ⅰ1U2R2Ⅰ2Ｉ R1U1 =U2Ｉ R2R1U1 =U2R2即表明：在串联电路中，电压的分配与电阻成正比。 即大电阻分大电压因为：Ｕ１＝ＩＲ１ Ｕ２＝ＩＲ２所以：U1U = R １R 二、电阻的并联R1R2II1I2U= U1= U2I=I1+I22211并RURURU...
