九年级物理全册 第二十章 电与磁 第4节 电动机名师教学课件 新人教版 课件VIP免费

九年级物理全册 第二十章 电与磁 第4节 电动机名师教学课件 新人教版 课件九年级物理全册 第二十章 电与磁 第4节 电动机名师教学课件 新人教版 课件九年级物理全册 第二十章 电与磁 第4节 电动机名师教学课件 新人教版 课件九年级物理全册 第二十章 电与磁 第4节 电动机名师教学课件 新人教版 课件

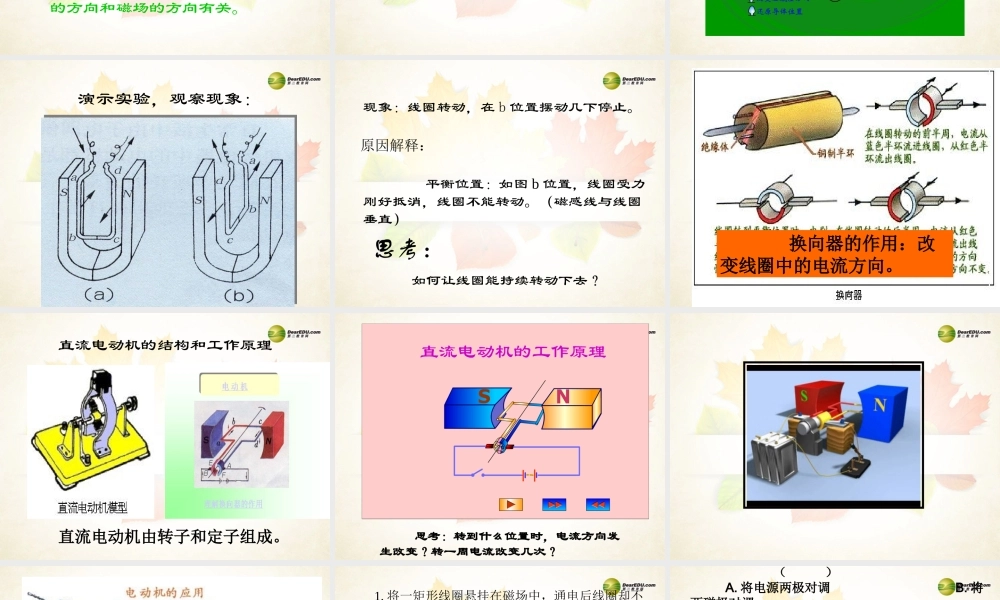

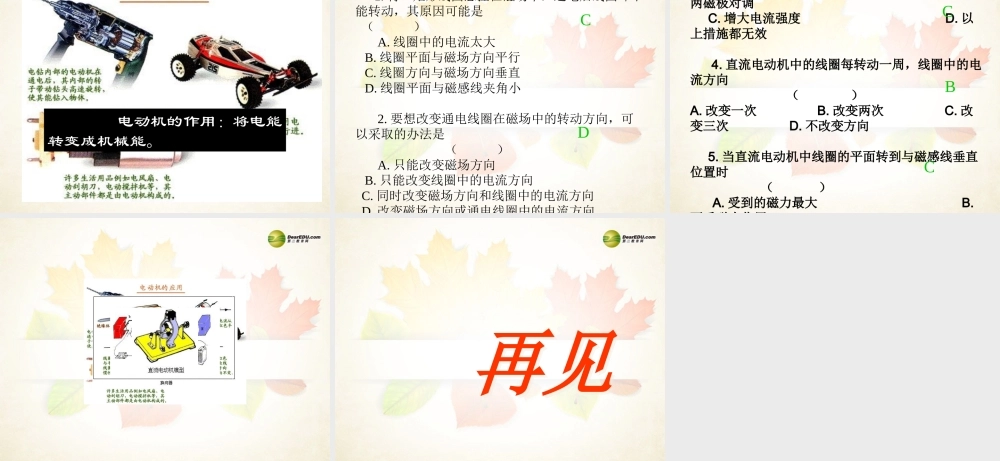

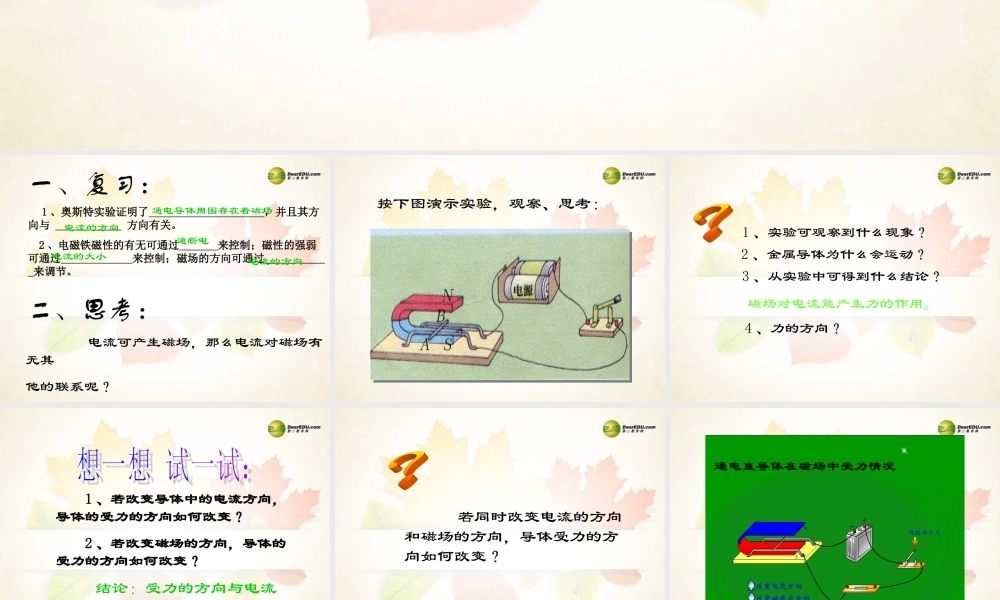

第 4 节 电 动 机 一、复习: 1 、奥斯特实验证明了 ,并且其方向与 方向有关。 2 、电磁铁磁性的有无可通过 来控制;磁性的强弱可通过 来控制;磁场的方向可通过 来调节。通电导体周围存在着磁场电流的方向通断电电流的大小电流的方向二、思考: 电流可产生磁场,那么电流对磁场有无其他的联系呢?按下图演示实验,观察、思考:1 、实验可观察到什么现象? 2 、金属导体为什么会运动?3 、从实验中可得到什么结论?磁场对电流能产生力的作用。4 、力的方向? 1 、若改变导体中的电流方向,导体的受力的方向如何改变? 2 、若改变磁场的方向,导体的受力的方向如何改变? 结论:受力的方向与电流的方向和磁场的方向有关。 若同时改变电流的方向和磁场的方向,导体受力的方向如何改变?演示实验,观察现象:现象:线圈转动,在 b 位置摆动几下停止。原因解释: 平衡位置:如图 b 位置,线圈受力刚好抵消,线圈不能转动。(磁感线与线圈垂直)思考: 如何让线圈能持续转动下去? 换向器的作用:改变线圈中的电流方向。直流电动机由转子和定子组成。直流电动机的结构和工作原理 思考:转到什么位置时,电流方向发生改变?转一周电流改变几次? 电动机的作用:将电能转变成机械能。 1. 将一矩形线圈悬挂在磁场中,通电后线圈却不能转动,其原因可能是 ( ) A. 线圈中的电流太大 B. 线圈平面与磁场方向平行 C. 线圈方向与磁场方向垂直 D. 线圈平面与磁感线夹角小 2. 要想改变通电线圈在磁场中的转动方向,可以采取的办法是 ( ) A. 只能改变磁场方向 B. 只能改变线圈中的电流方向 C. 同时改变磁场方向和线圈中的电流方向 D. 改变磁场方向或通电线圈中的电流方向CD 3. 在安装直流电动机的模型时,要使线圈的转速加快,可采取 ( ) A. 将电源两极对调 B. 将两磁极对调 C. 增大电流强度 D. 以上措施都无效 4. 直流电动机中的线圈每转动一周,线圈中的电流方向 ( )A. 改变一次 B. 改变两次 C. 改变三次 D. 不改变方向 5. 当直流电动机中线圈的平面转到与磁感线垂直位置时 ( ) A. 受到的磁力最大 B.不受磁力作用 C. 线圈中的电流方向改变 D. 以上情况都可能CBC再见再见
