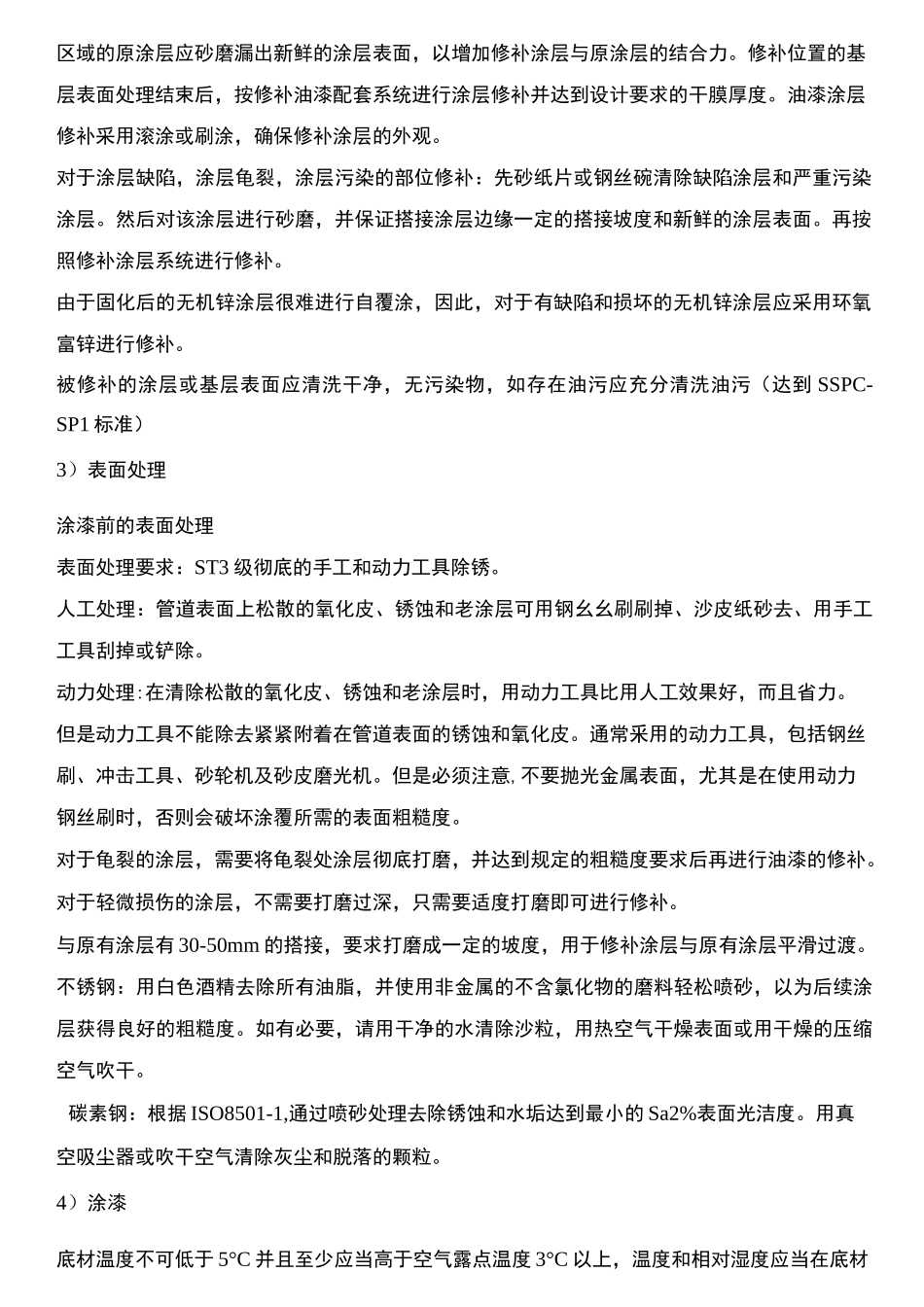

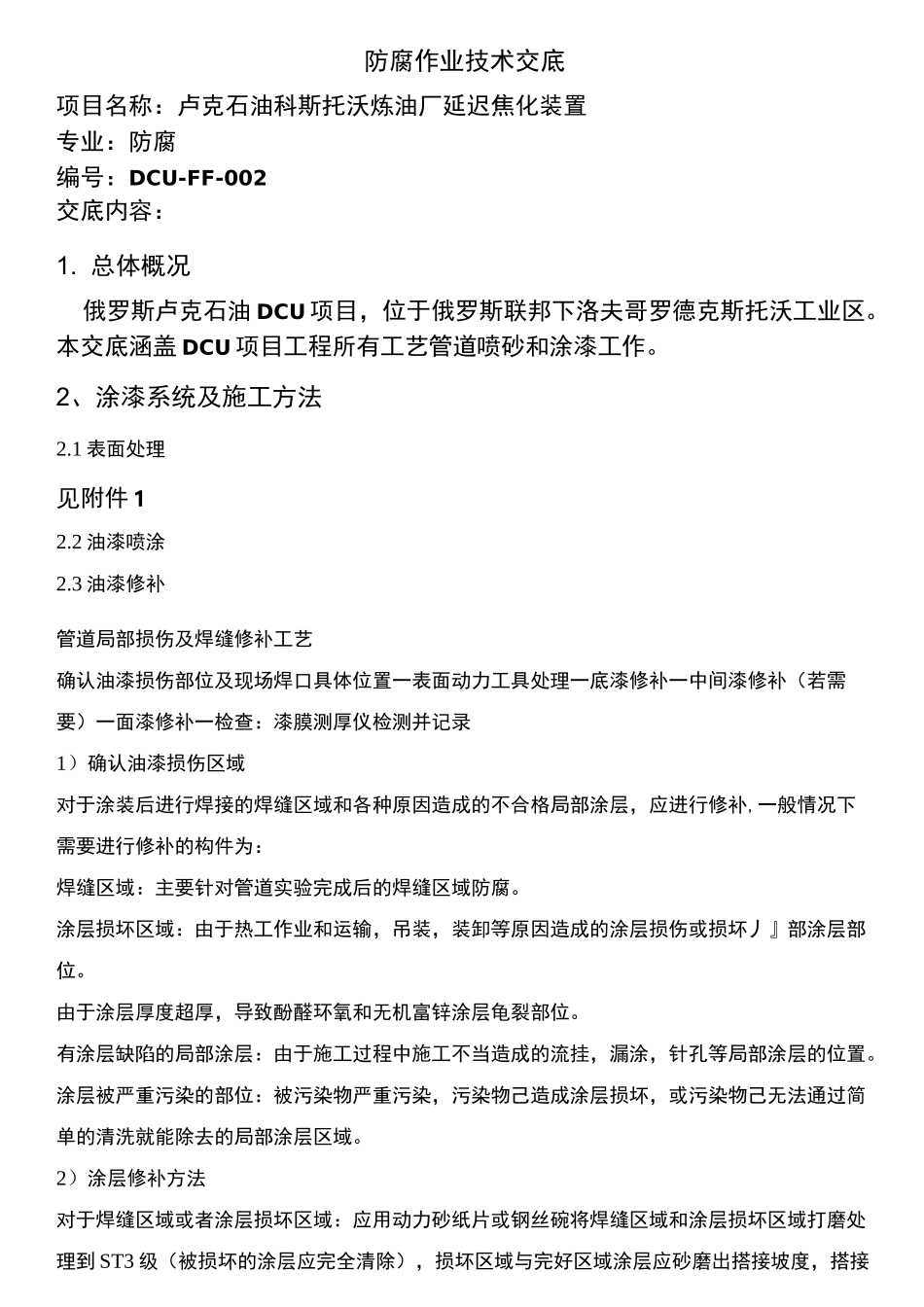

防腐作业技术交底项目名称：卢克石油科斯托沃炼油厂延迟焦化装置专业：防腐编号：DCU-FF-002交底内容：1. 总体概况俄罗斯卢克石油 DCU 项目，位于俄罗斯联邦下洛夫哥罗德克斯托沃工业区。本交底涵盖 DCU 项目工程所有工艺管道喷砂和涂漆工作。2、涂漆系统及施工方法2.1 表面处理见附件 12.2 油漆喷涂2.3 油漆修补管道局部损伤及焊缝修补工艺确认油漆损伤部位及现场焊口具体位置一表面动力工具处理一底漆修补一中间漆修补（若需要）一面漆修补一检查：漆膜测厚仪检测并记录1）确认油漆损伤区域对于涂装后进行焊接的焊缝区域和各种原因造成的不合格局部涂层，应进行修补,一般情况下需要进行修补的构件为：焊缝区域：主要针对管道实验完成后的焊缝区域防腐。涂层损坏区域：由于热工作业和运输，吊装，装卸等原因造成的涂层损伤或损坏丿』部涂层部位。由于涂层厚度超厚，导致酚醛环氧和无机富锌涂层龟裂部位。有涂层缺陷的局部涂层：由于施工过程中施工不当造成的流挂，漏涂，针孔等局部涂层的位置。涂层被严重污染的部位：被污染物严重污染，污染物己造成涂层损坏，或污染物己无法通过简单的清洗就能除去的局部涂层区域。2）涂层修补方法对于焊缝区域或者涂层损坏区域：应用动力砂纸片或钢丝碗将焊缝区域和涂层损坏区域打磨处理到 ST3 级（被损坏的涂层应完全清除），损坏区域与完好区域涂层应砂磨出搭接坡度，搭接区域的原涂层应砂磨漏出新鲜的涂层表面，以增加修补涂层与原涂层的结合力。修补位置的基层表面处理结束后，按修补油漆配套系统进行涂层修补并达到设计要求的干膜厚度。油漆涂层修补采用滚涂或刷涂，确保修补涂层的外观。对于涂层缺陷，涂层龟裂，涂层污染的部位修补：先砂纸片或钢丝碗清除缺陷涂层和严重污染涂层。然后对该涂层进行砂磨，并保证搭接涂层边缘一定的搭接坡度和新鲜的涂层表面。再按照修补涂层系统进行修补。由于固化后的无机锌涂层很难进行自覆涂，因此，对于有缺陷和损坏的无机锌涂层应采用环氧富锌进行修补。被修补的涂层或基层表面应清洗干净，无污染物，如存在油污应充分清洗油污（达到 SSPC-SP1 标准）3）表面处理涂漆前的表面处理表面处理要求：ST3 级彻底的手工和动力工具除锈。人工处理：管道表面上松散的氧化皮、锈蚀和老涂层可用钢幺幺刷刷掉、沙皮纸砂去、用手工工具刮掉或铲除。动力处理:在清除松散的氧化皮、锈蚀和老涂层时，用动力工具比用人工效果好，而且省力。但是动力工具不能除去紧紧附...
