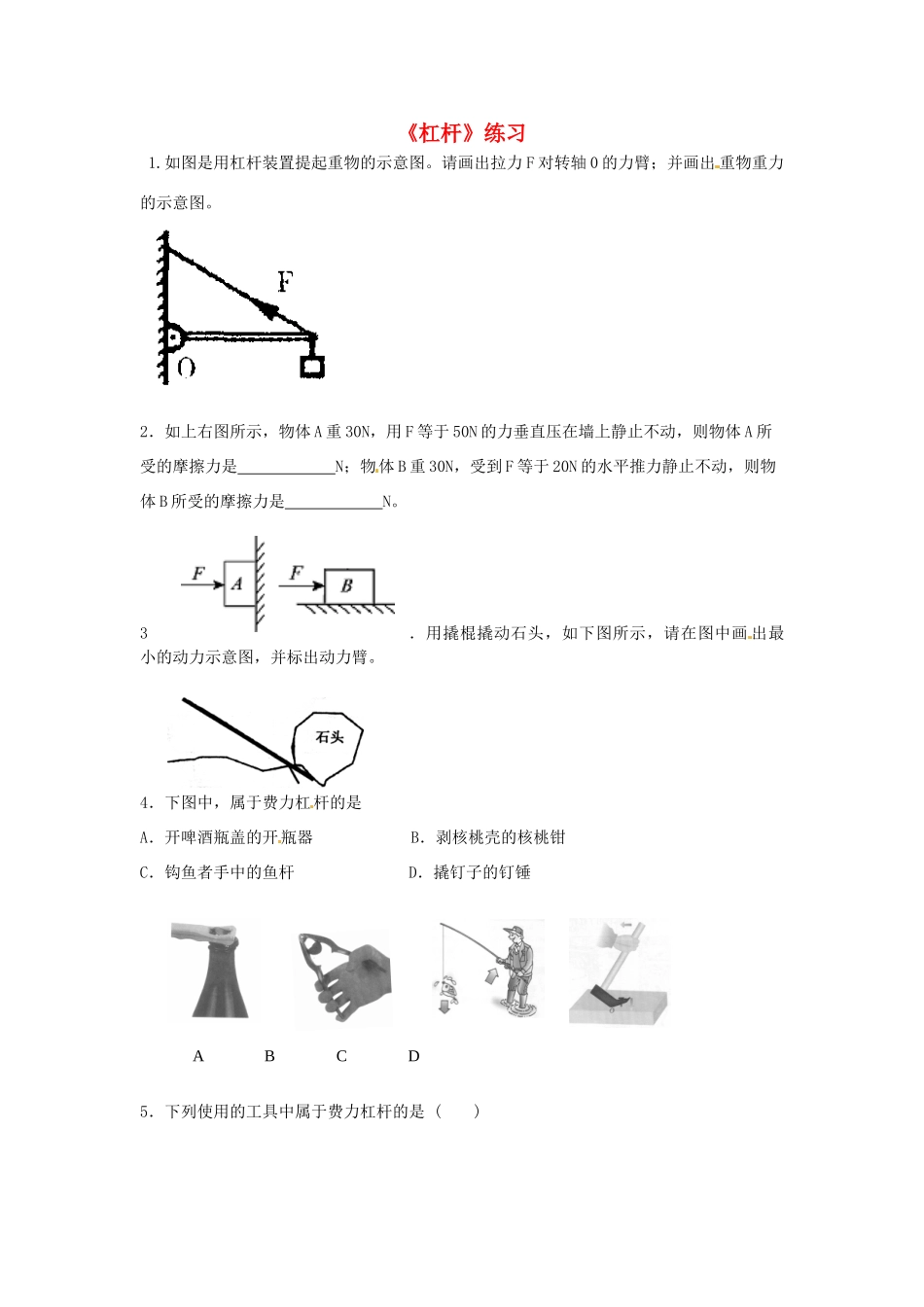

《杠杆》练习 1.如图是用杠杆装置提起重物的示意图。请画出拉力 F 对转轴 0 的力臂；并画出 重物重力的示意图。2．如上右图所示，物体 A 重 30N，用 F 等于 50N 的力垂直压在墙上静止不动，则物体 A 所受的摩擦力是 N；物体 B 重 30N，受到 F 等于 20N 的水平推力静止不动，则物体 B 所受的摩擦力是 N。3．用撬棍撬动石头，如下图所示，请在图中画 出最小的动力示意图，并标出动力臂。 4．下图中，属于费力杠杆的是A．开啤酒瓶盖的开瓶器 B．剥核桃壳的核桃钳C．钩鱼者手中的鱼杆 D．撬钉子的钉锤5．下列使用的工具中属于费力杠杆的是 ( )A B C D6．（2008 佛山市）如图所示的简单机械，在使用中属于费力杠杆的是（ ）7、如图所示，杠杆在力 F1、F2作用下处于平衡状态，L1为 F1的力臂。请在图中作出 F2的力臂 L2及力 F1。8．自行车上有许多简单机械，以下说法错误的是A．车把是一个省力杠杆B．脚踏板是一个省力杠杆C．前闸把手是一个省距离的杠杆D．后闸把手是一个省力杠杆9．如图所示，请根据弹簧测力计拉力的方向，画出滑轮组的绕线。10、一根杠杆长 1 米，支点 O 在它的最左端，现将一 G 为 90 牛顿的重 物放在距 O 点 20 厘米处，若使杠杆处于水平静止状态，则动力作用在杠杆最右端时，应向 时 ，动力最小，且动力 的大小是 牛顿。L1F2OB11、如图, 杠杆挂上砝码后刚好平衡, 每个砝码的质量相同, 在下列情况中, 杠杆还能保持平衡的是：－－－( )A、左右砝码各向支点移一格； B、左右各减少一个砝码； C、左右各减少一半砝码； D、左右各增加两个砝码。
