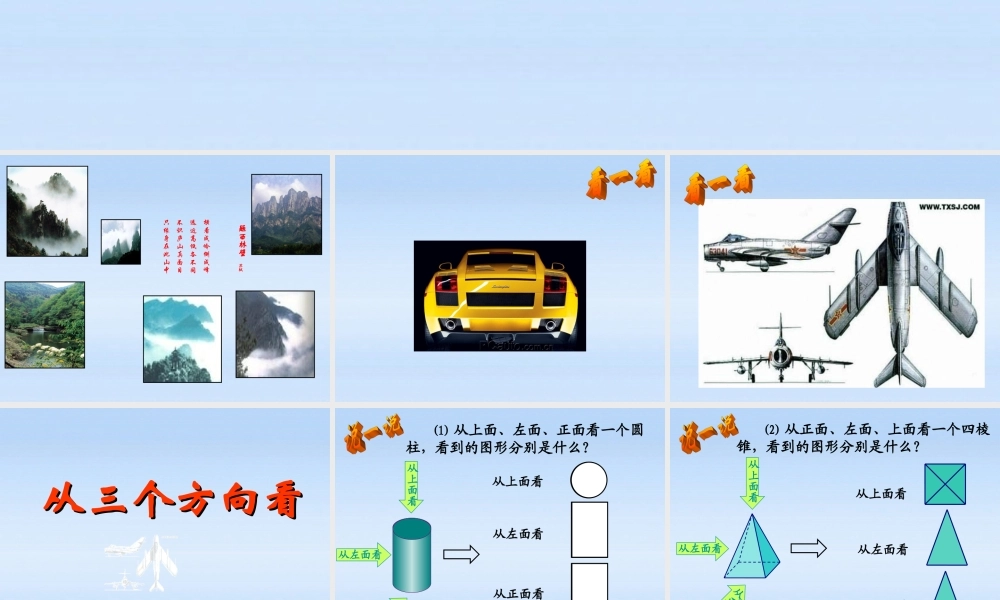

欢迎走进我们的课堂从三个方向看物体 横看成岭侧成峰 远近高低各不同 不识庐山真面目 只缘身在此山中题西林壁 苏轼从三个方向看从三个方向看 (1) 从上面、左面、正面看一个圆柱，看到的图形分别是什么
从上面看从正面看从左面看立体图形平面图形从上面看从左面看从正面看从上面看从左面看从正面看从上面看从正面看从左面看 (2) 从正面、左面、上面看一个四棱锥，看到的图形分别是什么

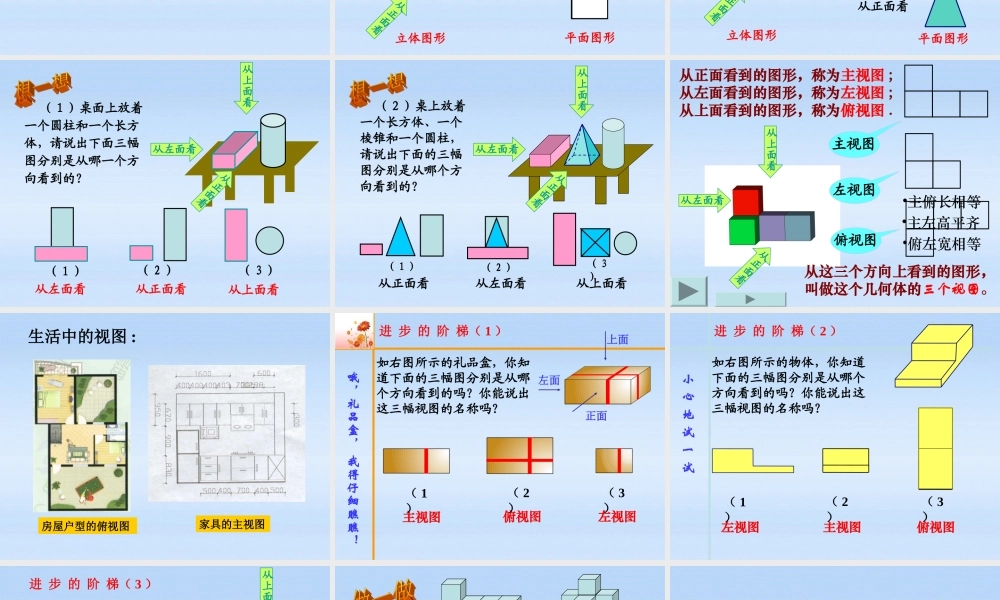

平面图形立体图形 （１）桌面上放着一个圆柱和一个长方体，请说出下面三幅图分别是从哪一个方向看到的
从正面看从上面看从左面看（ 1 ）（ 2 ）（ 3 ）从上面看从左面看从正面看 （２）桌上放着一个长方体、一个棱锥和一个圆柱，请说出下面的三幅图分别是从哪个方向看到的
（ 1 ）（ 2 ）（ 3）从左面看从正面看从上面看从上面看从左面看从正面看从正面看到的图形，称为主视图 ;从左面看到的图形，称为左视图 ;从上面看到的图形，称为俯视图
从上面看从左面看从正面看从这三个方向上看到的图形，叫做这个几何体的三个视图
主视图左视图俯视图•主俯长相等•主左高平齐•俯左宽相等房屋户型的俯视图家具的主视图生活中的视图 :如右图所示的礼品盒，你知道下面的三幅图分别是从哪个方向看到的吗
你能说出这三幅视图的名称吗
进 步 的 阶 梯（ 1 ） 哦，礼品盒， 我得仔细瞧瞧
主视图俯视图左视图（ 1）（ 2）（ 3）正面左面上面进 步 的 阶 梯（ 2 ） 如右图所示的物体，你知道下面的三幅图分别是从哪个方向看到的吗
你能说出这三幅视图的名称吗

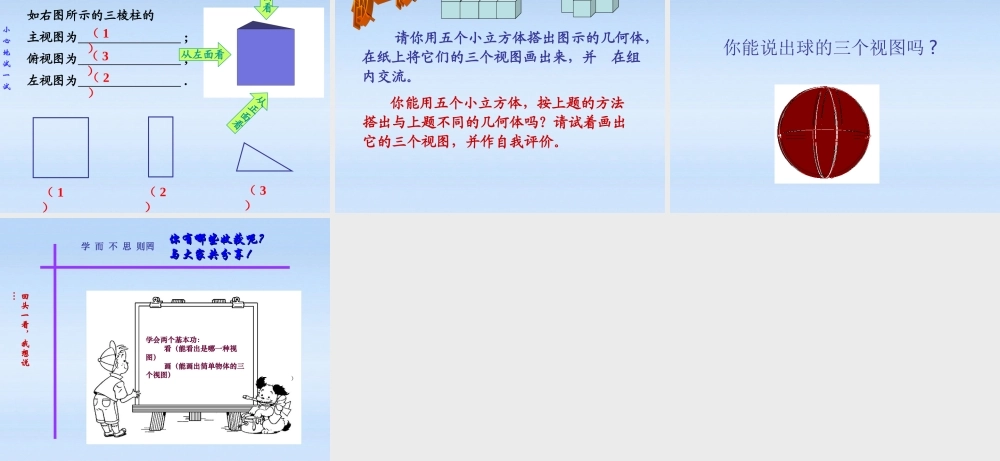

主视图俯视图左视图（ 1）（ 2）（ 3）小 心 地 试 一 试进 步 的 阶 梯（ 3 ） 小 心 地 试 一 试如右图所示的三棱柱的主视图为 ;俯视图为 ;左视图为
从上面看从左面看从正面看（ 1）（ 2）（ 3）（ 1）（ 2）（ 3） 请你用五个小立方体搭出图示的几何体，在纸上将
