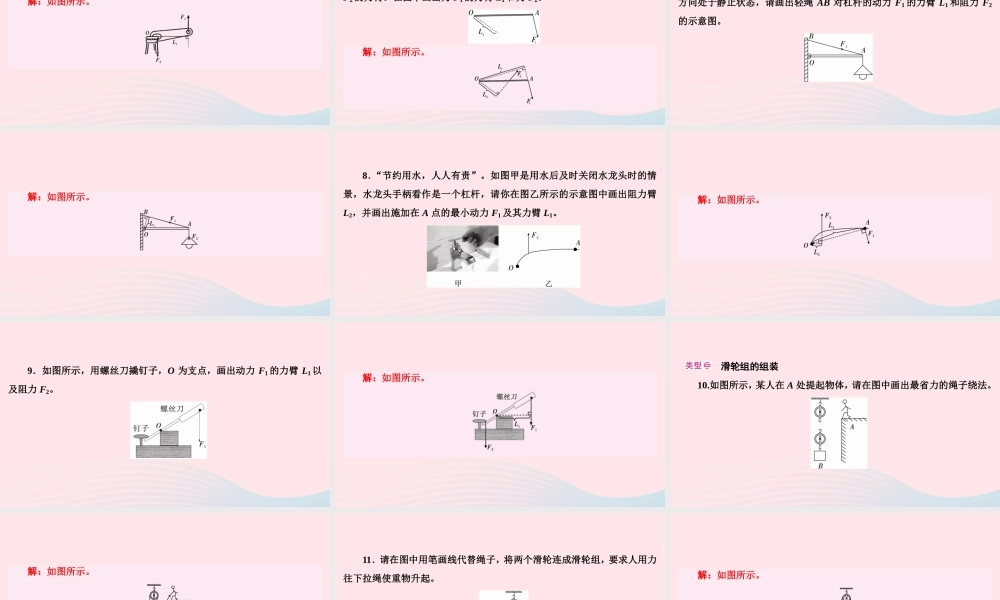

第六章 力和机械本章热点专练一 ( 力学作图 ) 力的示意图 1.请在图中作出在空中飞行的足球受到重力的示意图。 解：如图所示。 2．如图所示，小球在 A、C 之间来回摆动，请在图中作出小球在 A 位置时所受到的细绳拉力 F 和重力 G 的示意图。 解：如图所示。 3．如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图。 解：如图所示。 4．如图所示，物体 A 重 8N，物体 B 重 6N，两物体都静止不动，试在图上画出物体 A 所受重力的图示，物体 B 受重力的示意图。 解：如图所示。 杠杆的示意图 5.如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力 F1 的力臂和阻力 F2 的示意图。 解：如图所示。 6．如图所示，杠杆 OA 在力 F1、F2 的作用下处于静止状态，L2 是力F2 的力臂。在图中画出力 F1 的力臂 L1 和力 F2。 解：如图所示。 7．如图所示，轻质杠杆 OA 在路灯和轻绳 AB 的共同作用下，在水平方向处于静止状态，请画出轻绳 AB 对杠杆的动力 F1 的力臂 L1 和阻力 F2的示意图。 解：如图所示。 8．“节约用水，人人有责”。如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出阻力臂L2，并画出施加在 A 点的最小动力 F1 及其力臂 L1。 解：如图所示。 9．如图所示，用螺丝刀撬钉子，O 为支点，画出动力 F1 的力臂 L1 以及阻力 F2。 解：如图所示。 滑轮组的组装 10.如图所示，某人在 A 处提起物体，请在图中画出最省力的绳子绕法。 解：如图所示。 11．请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人用力往下拉绳使重物升起。 解：如图所示。 12．如图所示，用一根绳子把图中两个定滑轮和两个动滑轮组成一个最省力的滑轮组，若每个滑轮重 100N，绳的最大承受力为 200N。画出滑轮组的装配图。 解：如图所示。 综合应用 13.如图所示，在“科学探究摩擦力”的实验中，小华用弹簧测力计拉动水平桌面上的木块做匀速直线运动，请你画出该木块所受摩擦力示意图。 解：如图所示。 14．如图所示，利用动滑轮来提升一个物体，拉力 F 竖直向上。动滑轮其实就是一个变形的杠杆，请在图中标出它的支点 O，并画出 F 的力臂 L。 解：如图所示。 15．某剧组因拍摄节目需要，设计了如图所示拉力装置来改变照明灯的高度，轻质杠杆 ABO 可绕...
