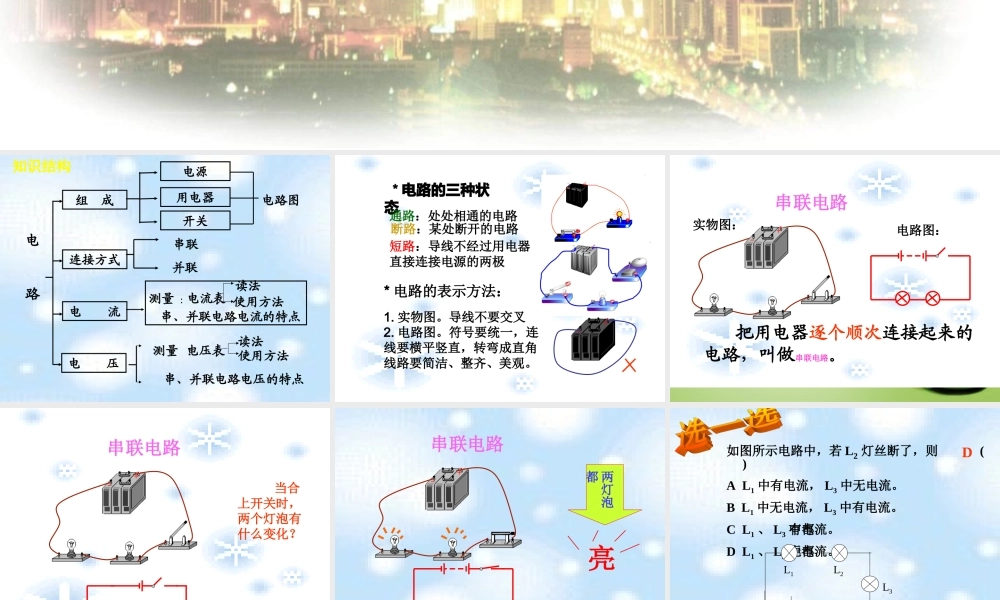

电路初探复习知识结构电路组 成串联并联电源用电器开关连接方式电 流电 压测量 : 电流表 串、并联电路电流的特点读法使用方法测量 :电压表读法使用方法 串、并联电路电压的特点电路图 * 电路的三种状态* 电路的表示方法:1. 实物图。导线不要交叉2. 电路图。符号要统一,连线要横平竖直,转弯成直角线路要简洁、整齐、美观。通路:处处相通的电路 断路:某处断开的电路短路:导线不经过用电器直接连接电源的两极串联电路 把用电器逐个顺次连接起来的电路,叫做串联电路。 实物图:电路图: 当合上开关时,两个灯泡有什么变化?串联电路两灯泡都亮串联电路㊣如图所示电路中,若 L2 灯丝断了,则 ( )A L1 中有电流, L3 中无电流。B L1 中无电流, L3 中有电流。C L1 、 L3 中都有电流。D L1 、 L3 中都无电流。L1L2L3D并联电路SS1S2L1L2 把用电器并列地连接起来的电路,叫做并联电路。S1SL1S2L2并联电路 当断开 S2 ,合上 S 、 S1 时,灯泡 L1 、 L2有什么变化?SS1S2L1L2S1SL1S2L2SS1S2L1L2灯泡L1亮灯泡L2不亮并联电路S1SL1S2L2L2L1S1S2SSS1S2L1L2 当断开开关S1 ,合上开关 S 、S2 时,灯泡 L1 、L2 的有何变化?并联电路SS1S2L1L2S2S1L2L1S灯泡L1不亮灯泡L2亮并联电路㊣串、并联电路特点:串联电路中,电流的路径只有一条 , 任何一处开路 , 整个电路中的用电器都不能工作 ; 开关接任何地方都能控制整个电路通和断。并联电路中,电流的路径有多条(至少两条),每个支路中的用电器都独立工作,互不影响;支路开关只控制该支路用电器,干路开关控制整个电路。1. 指出下列图中的错误或不足。乙丙L2L1L2L1L1L2甲SSS甲:电路为短路,电路虽有用电器, 但没有接入电路。甲 [ 分析 ]乙 [ 分析 ]丙 [ 分析 ]L2L1L2L1L1L2解析乙:电路中 L2 没有接入电路中。丙:电路虽然连接对了,但由于导线交叉易造成混乱。SSS● 三个接线柱,两个量程● 读法 ① 先看接线柱,确定所选择的量程。 ② 根据量程,认清该量程的分度值。 ③ 最后根据指针的位置读数。0~0.6A 量程,一大格 0.2A ,分度值 0.02A0 ~ 3 A 量程,一大格 1 A ,分度值 0.1 A● 使用方法1. 调零 2. 串联、正入负出3. 不允许把电流表直接接到电源的两极4. 被测电流的大小不能超过电流表的量程● 三个接线柱,两个量程● 读法0~ 3V 量程,一大格 1V ,分度值 0.1V0~15V 量程,一大格...
