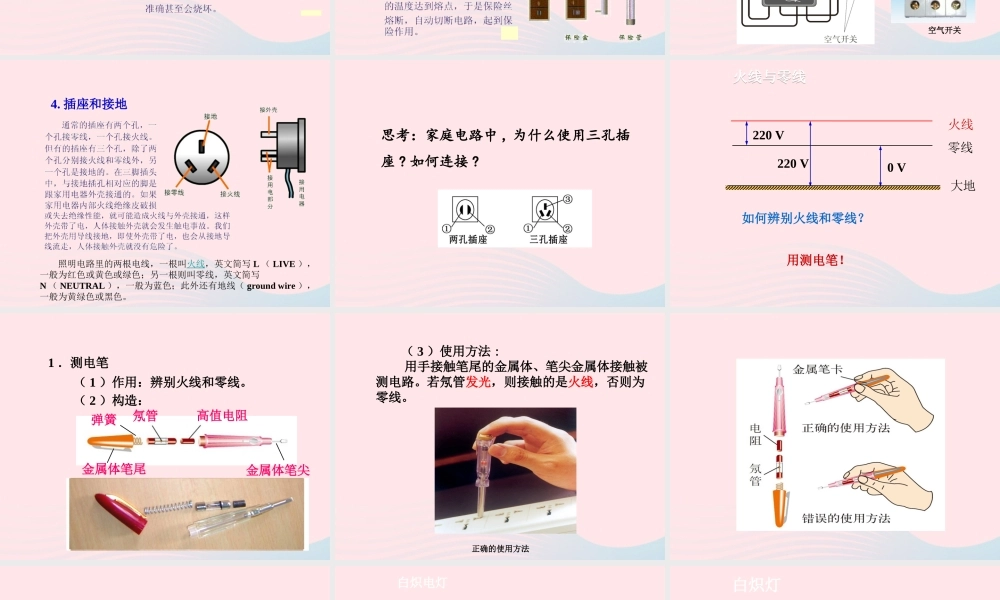

第十八章 家庭电路与安全用电18.1 家庭电路 由进户线、电能表、总开关、保险装置、用电器、导线等组成。家庭电路的组成家庭电路的组成了解家庭电路1. 进户线 ( 供电线路 )2. 电能表3. 闸刀开关和保险丝空气开关 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。4. 插座和接地 照明电路里的两根电线，一根叫火线，英文简写 L （ LIVE ），一般为红色或黄色或绿色；另一根则叫零线，英文简写N （ NEUTRAL ），一般为蓝色；此外还有地线（ ground wire ），一般为黄绿色或黑色。思考：家庭电路中 , 为什么使用三孔插座 ? 如何连接 ?火线零线大地 用测电笔！0 V220 V220 V 如何辨别火线和零线？火线与零线火线与零线1 ．测电笔 （ 1 ）作用：辨别火线和零线。 （ 2 ）构造：氖管金属体笔尖金属体笔尾弹簧高值电阻 （ 3 ）使用方法 : 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。正确的使用方法2 ．用电器与零线、火线的连接 （ 1 ）各用电器（插座）并联在电路中。 （ 2 ）控制用电器的开关要连接在火线和用电器之间。火线零线白炽电灯螺口灯泡卡口灯泡白炽灯白炽灯的灯丝用金属钨做成，钨的熔白炽灯的灯丝用金属钨做成，钨的熔点很高，达到点很高，达到 2000℃2000℃ 以上而不熔以上而不熔化，同时，人们把灯丝装在玻璃泡中化，同时，人们把灯丝装在玻璃泡中并把泡内抽成真空，避免了灯丝与空并把泡内抽成真空，避免了灯丝与空气接触，防止了灯丝的氧化。一般气接触，防止了灯丝的氧化。一般60W60W 以上的灯泡内还充有氮、氩等以上的灯泡内还充有氮、氩等气体，以阻碍灯丝在高温下的升华。气体，以阻碍灯丝在高温下的升华。白炽灯的有关常识节能灯，又称为省电灯泡、电子灯泡、紧凑型荧光灯及一体式荧光灯，是指将荧光灯与镇流器 ( 安定器 ) 组合成一个整体的照明设备。 2008 年国家启动 " 绿色照明 " 工程，城乡居民和企业使用中标企业节能灯享受一定比例的补助。节能灯的推广意义重大，然而，废旧节能灯对环境的危害也引起了关注。到 2012年 10 月底，节能推广工程有上亿节能灯报废，每只可污染 180 吨水及五六亩土壤，废旧节能灯的处理和回收问题引起关注。一个 11W 节能灯的亮度相当于 60W 白炽灯的亮度，而它消耗的电能只有 60W 白炽灯的17% 。1. 家庭电路的安装 安装口诀 火线零线并排走 零线直接进灯座 火线接进熔断器 再过开关进灯座2. 白炽电灯和节能灯
