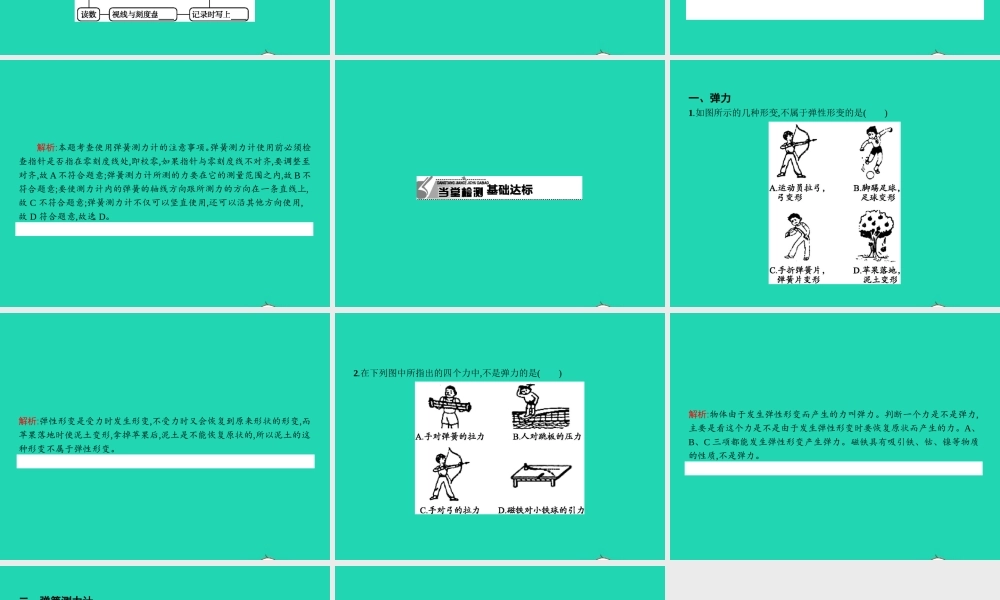

第 2 节 弹力 一、弹力 1.弹性形变:物体受力后会发生形变,撤去作用力后,物体能够恢复原状的形变。 2.弹力:物体因发生弹性形变而产生的力。如压力、支持力。 3.产生的条件:物体发生弹性形变。 二、弹簧测力计 1.用途:测量力的工具。 2.原理:在弹性限度内,弹簧受到的拉力越大,弹簧的伸长量就越长。 3.构造: 4.使用方法: 弹簧测力计的使用要求 【例题】 下列关于弹簧测力计的注意事项中,错误的是( ) A.弹簧测力计使用前必须检查指针是否指在零刻度线处 B.弹簧测力计所测的力不能超过它的测量范围 C.弹簧测力计使用时,必须使其轴线方向与拉力的方向一致 D.弹簧测力计必须竖直使用,不能倾斜 点拨:使用弹簧测力计前要观察:①观察量程,是为了选取量程合适的测力计,以保证加在弹簧测力计上的力不超出其量程;②观察分度值,有利于快速准确地读数;③观察指针是否对准零刻度线,如果没有,则校零;若调不到零,则要记好零点误差。 解析:本题考查使用弹簧测力计的注意事项。弹簧测力计使用前必须检查指针是否指在零刻度线处,即校零,如果指针与零刻度线不对齐,要调整至对齐,故 A不符合题意;弹簧测力计所测的力要在它的测量范围之内,故 B不符合题意;要使测力计内的弹簧的轴线方向跟所测力的方向在一条直线上,故 C 不符合题意;弹簧测力计不仅可以竖直使用,还可以沿其他方向使用,故 D 符合题意,故选 D。 答案:D 一、弹力 1.如图所示的几种形变,不属于弹性形变的是( ) 解析:弹性形变是受力时发生形变,不受力时又会恢复到原来形状的形变,而苹果落地时使泥土变形,拿掉苹果后,泥土是不能恢复原状的,所以泥土的这种形变不属于弹性形变。 答案:D 2.在下列图中所指出的四个力中,不是弹力的是( ) 解析:物体由于发生弹性形变而产生的力叫弹力。判断一个力是不是弹力,主要是看这个力是不是由于发生弹性形变时要恢复原状而产生的力。A、B、C 三项都能发生弹性形变产生弹力。磁铁具有吸引铁、钴、镍等物质的性质,不是弹力。 答案:D 二、弹簧测力计 3.如图展示了几位同学使用弹簧测力计的情景,其中测量方法错误的是( ) 解析:用弹簧测力计测力的大小时,力的方向必须沿着弹簧测力计弹簧的轴线方向,A、B 正确;选项 C 测量的是把物体沿斜面向上拉时对物体的拉力,正确;选项 D 中被测力的方向没有沿弹簧测力计弹簧的轴线方向,同时手也挡住了测力计的部分示数,因此图 D 的做法是错误的。 答案:D 4.(2013· 广东中考)如图所示弹簧测力计的示数为 N。 解析:弹簧测力计的量程为0~5 N,分度值为0.2 N,故图中弹簧测力计的示数为 1 N。 答案:1
