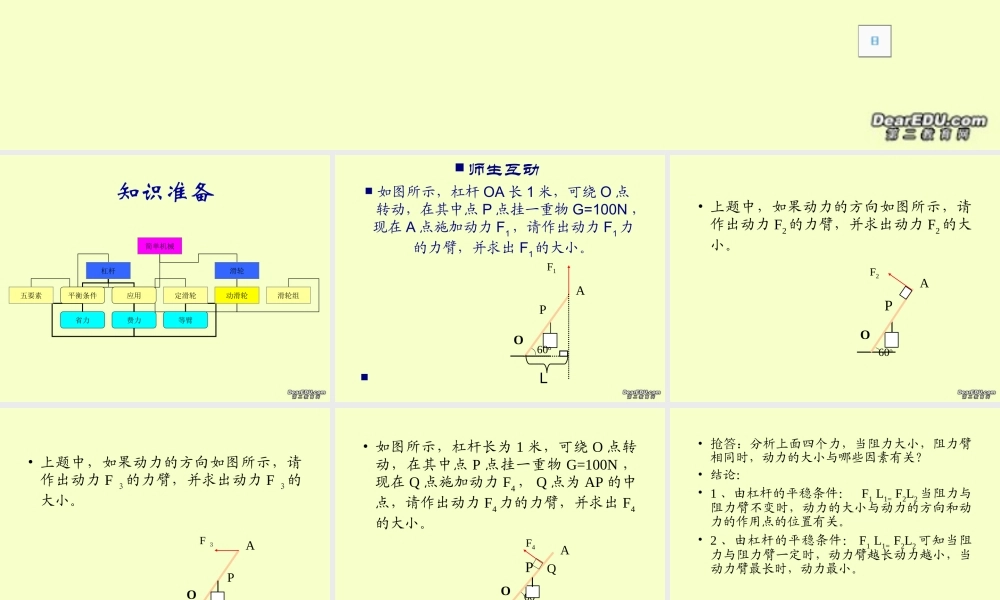

江苏丰县实验中学知识准备简单机械杠杆滑轮五要素定滑轮动滑轮滑轮组平衡条件应用省力费力等臂师生互动 如图所示，杠杆 OA 长 1 米，可绕 O 点转动，在其中点 P 点挂一重物 G=100N ，现在 A 点施加动力 F1，请作出动力 F1力的力臂，并求出 F1的大小。 L F1PAO60ο• 上题中，如果动力的方向如图所示，请作出动力 F2 的力臂，并求出动力 F2 的大小。F2AOP60ο• 上题中，如果动力的方向如图所示，请作出动力 F ３的力臂，并求出动力 F ３的大小。PF ３AO60ο• 如图所示，杠杆长为 1 米，可绕 O 点转动，在其中点 P 点挂一重物 G=100N ，现在 Q 点施加动力 F4 ， Q 点为 AP 的中点，请作出动力 F4 力的力臂，并求出 F4的大小。60οF4AOPQ• 抢答：分析上面四个力，当阻力大小，阻力臂相同时，动力的大小与哪些因素有关？• 结论：• 1 、由杠杆的平稳条件： F1 L1= F2L2 当阻力与阻力臂不变时，动力的大小与动力的方向和动力的作用点的位置有关。• 2 、由杠杆的平稳条件： F1 L1= F2L2 可知当阻力与阻力臂一定时，动力臂越长动力越小，当动力臂最长时，动力最小。教你一招：教你一招：从上面结论可以找到求作最小动力的方法：从上面结论可以找到求作最小动力的方法：要求作最小动力，必须求作最大动力臂。要求作最小动力，必须求作最大动力臂。（（ 11 ）寻找最大动力臂的方法：①动力作用）寻找最大动力臂的方法：①动力作用点确定了的时候，支点到动力作用点的线点确定了的时候，支点到动力作用点的线段长即为最大动力臂。②动力作用点没有段长即为最大动力臂。②动力作用点没有确定时，应看杠杆上哪一点离支点取远，确定时，应看杠杆上哪一点离支点取远，则这一点到支点的距离即为最大力臂。则这一点到支点的距离即为最大力臂。（（ 22 ）作最小动力的方法：①找到最大动力）作最小动力的方法：①找到最大动力臂后过支点作动力臂的垂线。②根据实际臂后过支点作动力臂的垂线。②根据实际情况确定动力方向。情况确定动力方向。激活练习• 如图所示，用力将一粗园木推上台阶，画出最小力的作用点及力的方向及它的力臂。• 如图所示，请在 D 点作出最小力的方向及力臂。 ＤＡ．如图所示，杠杆 OA 长为 1 米，可绕 O 点转动，在其中点 P 点挂一重 G=100N 的重物，现用始终垂直于杠杆的力 F 作用，使杠杆从与水平面成 300 角转动为与水平面成 600 角...
