中学九年级物理全册 15.4 电流的测量课件 (新版)新人教版 课件VIP免费

中学九年级物理全册 15.4 电流的测量课件 (新版)新人教版 课件中学九年级物理全册 15.4 电流的测量课件 (新版)新人教版 课件中学九年级物理全册 15.4 电流的测量课件 (新版)新人教版 课件中学九年级物理全册 15.4 电流的测量课件 (新版)新人教版 课件中学九年级物理全册 15.4 电流的测量课件 (新版)新人教版 课件

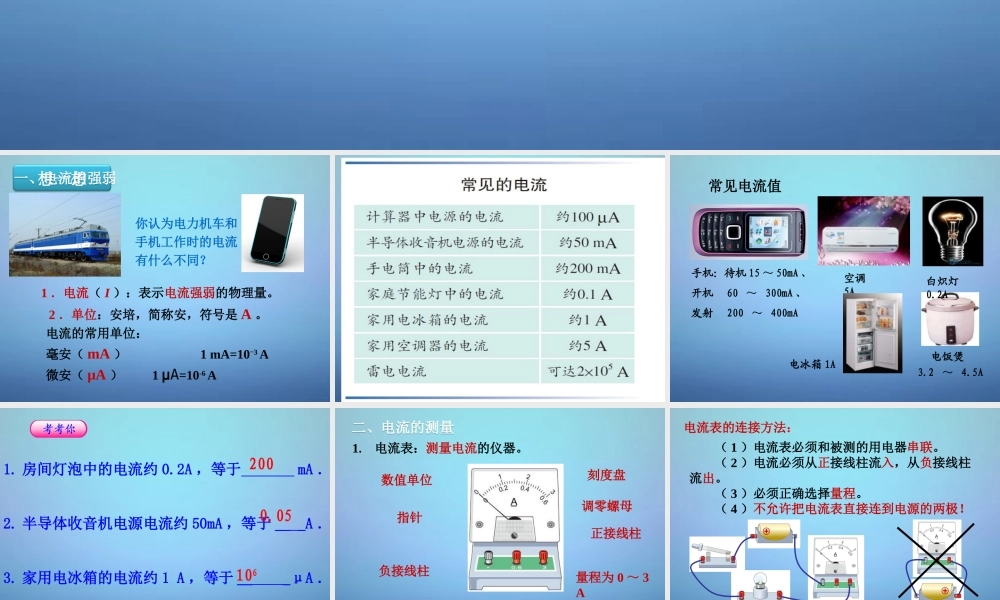

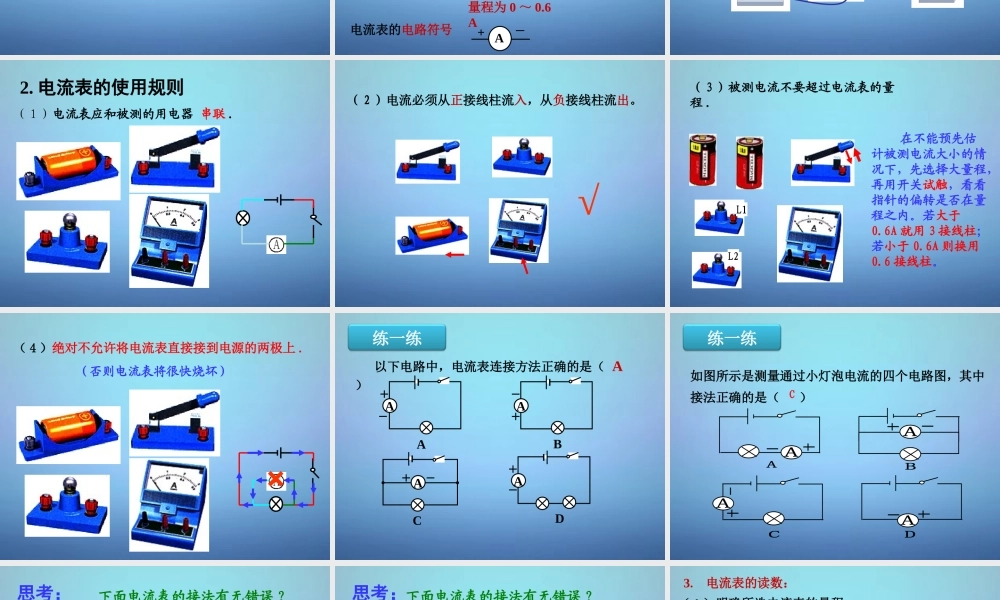

电流的测量 第十五章 第4节想一想 1 .电流( I ):表示电流强弱的物理量。 2 .单位:安培,简称安,符号是 A 。 电流的常用单位: 毫安( mA ) 1 mA=10-3 A 微安( μA ) 1 μA=10-6 A你认为电力机车和手机工作时的电流有什么不同?一、电流的强弱一、电流的强弱手机:待机 15 ~ 50mA 、开机 60 ~ 300mA 、发射 200 ~ 400mA电饭煲 3.2 ~ 4.5A常见电流值白炽灯0.2A空调5A电冰箱 1A1. 房间灯泡中的电流约 0.2A ,等于 mA .2. 半导体收音机电源电流约 50mA ,等于 __ _A .3. 家用电冰箱的电流约 1 A ,等于 __ _μA .2000.05106刻度盘数值单位指针调零螺母正接线柱负接线柱量程为 0 ~ 0.6 A量程为 0 ~ 3 A1. 电流表:测量电流的仪器。A+-二、电流的测量二、电流的测量电流表的电路符号电流表的连接方法: ( 1 )电流表必须和被测的用电器串联。 ( 2 )电流必须从正接线柱流入,从负接线柱流出。 ( 3 )必须正确选择量程。 ( 4 )不允许把电流表直接连到电源的两极!( 1 )电流表应和被测的用电器 串联 .2. 电流表的使用规则( 2 )电流必须从正接线柱流入,从负接线柱流出。√( 3 )被测电流不要超过电流表的量程 . 在不能预先估计被测电流大小的情况下,先选择大量程,再用开关试触,看看指针的偏转是否在量程之内。若大于0.6A 就用 3 接线柱;若小于 0.6A 则换用0.6 接线柱。( 4 )绝对不允许将电流表直接接到电源的两极上 .×( 否则电流表将很快烧坏 )× 以下电路中,电流表连接方法正确的是( ) AAAABAACD练一练如图所示是测量通过小灯泡电流的四个电路图,其中接法正确的是( )C练一练下面电流表的接法有无错误 ?思考: 导线与电流表的正负接线柱接反了。 电流表的指针反转了。 把两根导线与电流表连接的线头调换。现象: 原因: 处理:×√下面电流表的接法有无错误 ?思考: 电流表的指针超出最右端刻度。 被测电流超过了电流表的量程。(所选电流表的量程太小或所测电流太大) 把与“ 0.6 ” 接线柱连接的导线线头改接至“ 3 ” 接线柱。×√ 现象:原因:处理:( 1 )明确所选电流表的量程;( 2 )确定电流表的分度值;( 3 )由指针位置读出示数(先读大格,再读小格)。3. 电流表的读数:0~0.6 A0~3 A0.02 A0.1 A量程分度值0.32 A请读出下列电流表的示数。0.58 A1.4 A...
