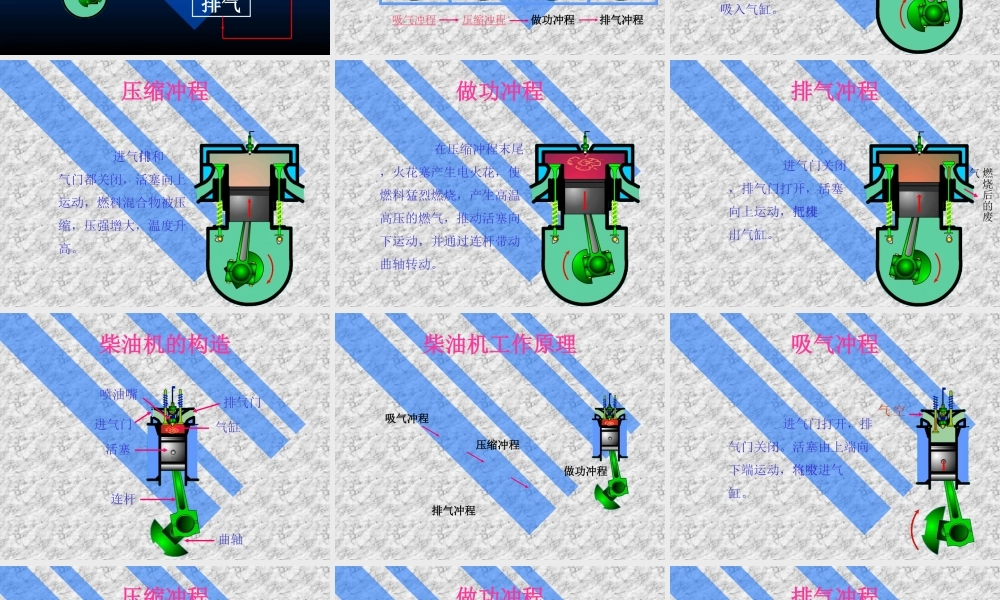

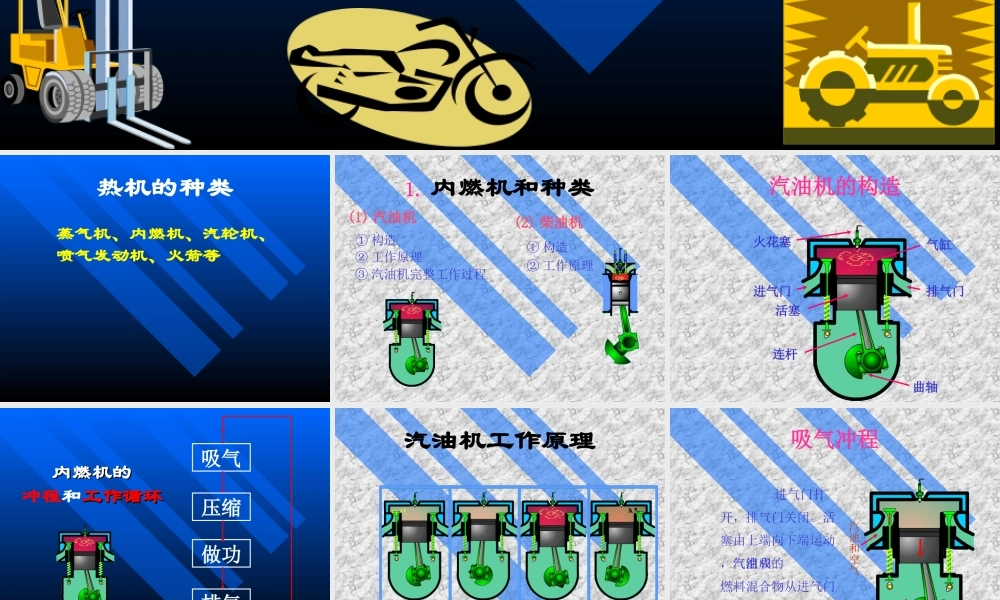

热机 热机的种类蒸气机、内燃机、汽轮机、喷气发动机、火箭等 1. 内燃机和种类(1) 汽油机(2) 柴油机① 构造② 工作原理③ 汽油机完整工作过程① 构造② 工作原理 汽油机的构造火花塞气缸进气门活塞连杆排气门曲轴 吸气压缩做功排气内燃机的内燃机的冲程和工作循环工作循环 汽油机工作原理吸气冲程压缩冲程做功冲程排气冲程 吸气冲程汽油和空气 进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。 压缩冲程 进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。 做功冲程 在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。 排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。 柴油机的构造喷油嘴进气门活塞连杆排气门气缸曲轴 柴油机工作原理吸气冲程 压缩冲程 做功冲程 排气冲程 吸气冲程空气 进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。 压缩冲程 进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。 做功冲程 在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。 排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。 2. 内燃机的启动 内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。 3. 内燃机的应用 汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。(1) 汽油机的应用(2) 柴油机的应用 柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。 想想议议： 汽油机和柴油机的工作过程有什么相同点，有什么不同点？ 1 ．基本构造和主要部件的作用相似。2 ．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。3 ．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。4 ．一个工作冲程中，活塞往复两次，飞轮转动两周，做功一次。相同点相同点 不同点不同点1 ．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。2 ．燃料不同：汽油机的燃料是汽油，而柴油机的燃料...
