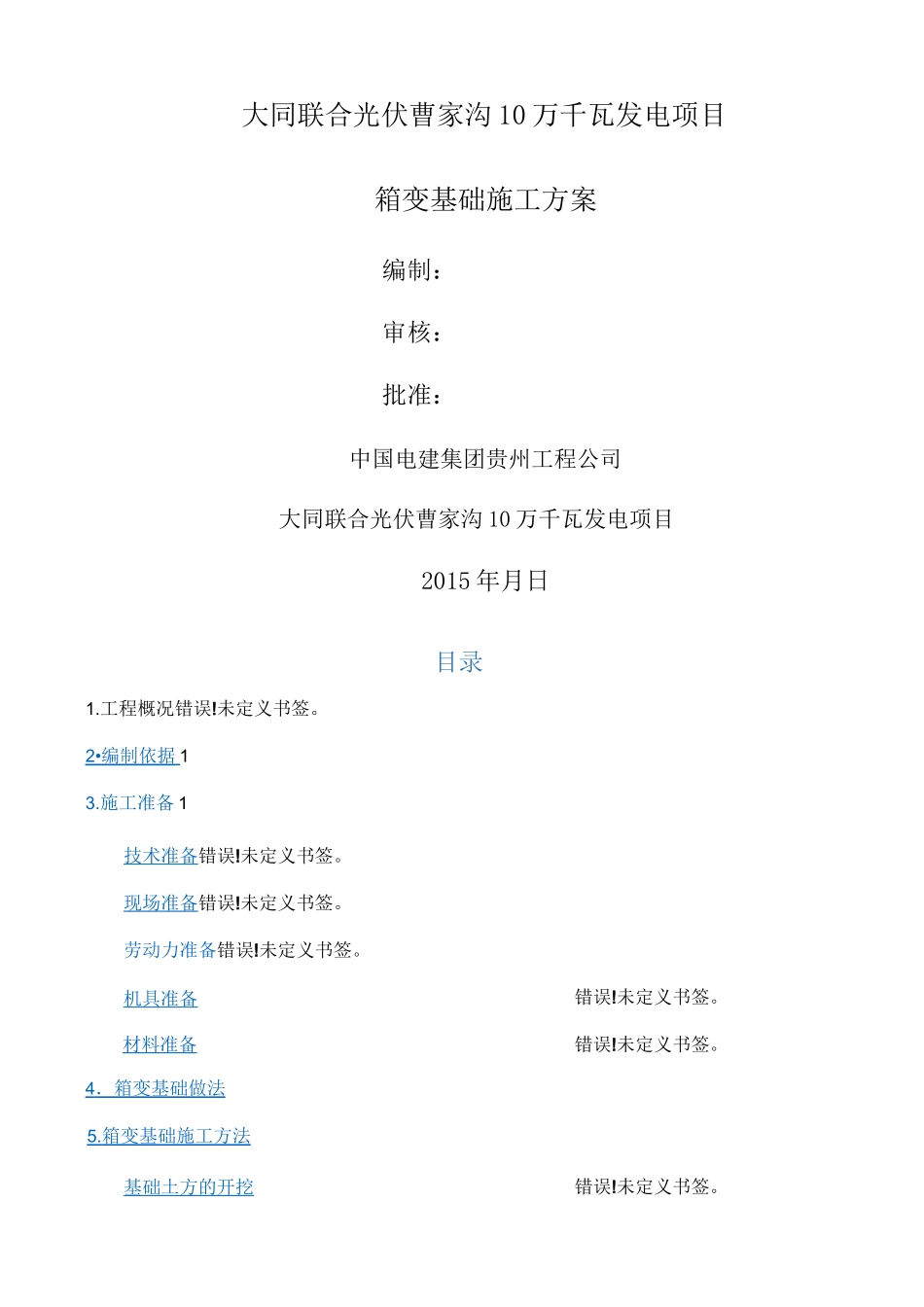

大同联合光伏曹家沟 10 万千瓦发电项目箱变基础施工方案编制：审核：批准：中国电建集团贵州工程公司大同联合光伏曹家沟 10 万千瓦发电项目2015 年月日目录1.工程概况错误!未定义书签。2• 编制依据 13.施工准备 1技术准备错误!未定义书签。现场准备错误!未定义书签。劳动力准备错误!未定义书签。机具准备错误!未定义书签。材料准备错误!未定义书签。4 ．箱变基础做法 5. 箱变基础施工方法 基础土方的开挖错误!未定义书签。接地错误!未定义书签。垫层施工错误!未定义书签。基础钢筋绑扎错误!未定义书签。基础砼的浇筑 3基础排水系统及砌体墙 36．质量保证措施 67．安全措施1.工程概况大同联合光伏曹家沟 10 万千瓦发电项目建设容量 10 万千瓦，共包含 35kV 箱变 90 台，其中 1OOOkVA 容量 50 台，1250kVA 容量 40 台。2.编制依据《施工现场临时用电安全技术规范》JGJ46-2005《工程测量规范》GB50026-93《建筑地基基础工程施工质量验收规范》GB50202-2002《混凝土结构工程施工质量验收规范》GB50204-2002《砌体工程施工质量验收规范》GB50203-2002《建筑施工扣件式钢管脚手架》JGJ130-2001《建筑工程施工质量验收统一标准》GB50300-20013.施工准备技术部门对相关部门做好技术交底、安全交底。根据施工方案要求对施工队伍作好施工交底并监督分包队伍对班组交底。各种计量、测量用具及时检查、送检并且检定证书、材料齐全。根据技术方案要求组织施工机械的进场、报验、安装，使其在施工过程中能满足工程需要。做好场地平整。序号工种人数1木工202钢筋工203普工204安装工205电工106混凝土工20序号设备名称单位数量备注1挖机台102GPS台73水平仪台74钢卷尺把105斗车辆若干6自卸车辆1序号材料名称规格单位使用部位1木模板15mmm2垫层、砼板2混凝土C15、C25m3垫层、砼板、维护墙3砖240*105*53块维护墙4钢筋①8、》12吨砼压顶、钢爬梯、钢筋砼板5钢板370*370*8块预埋钢板6扁钢50*5m地线预埋板7钢管①150、① 70、① 50根电缆穿管4．箱变基础做法5.箱变基础施工方法对于箱变基坑采用机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡 1:1.挖掘机开挖深度至持力层,剩余的部分采用人工清底。该基础坐落于湿陷性黄土时采用整片换填处理，如基础坐落于砂岩层则无需换填。为便于安装设备，扁钢伸出基础顶层 1 米左右。扁钢搭接长度不小于 100mm，至少焊接三个棱边，焊接处作防腐处理。接地及施工按照 DL/T50168-2002 执...
