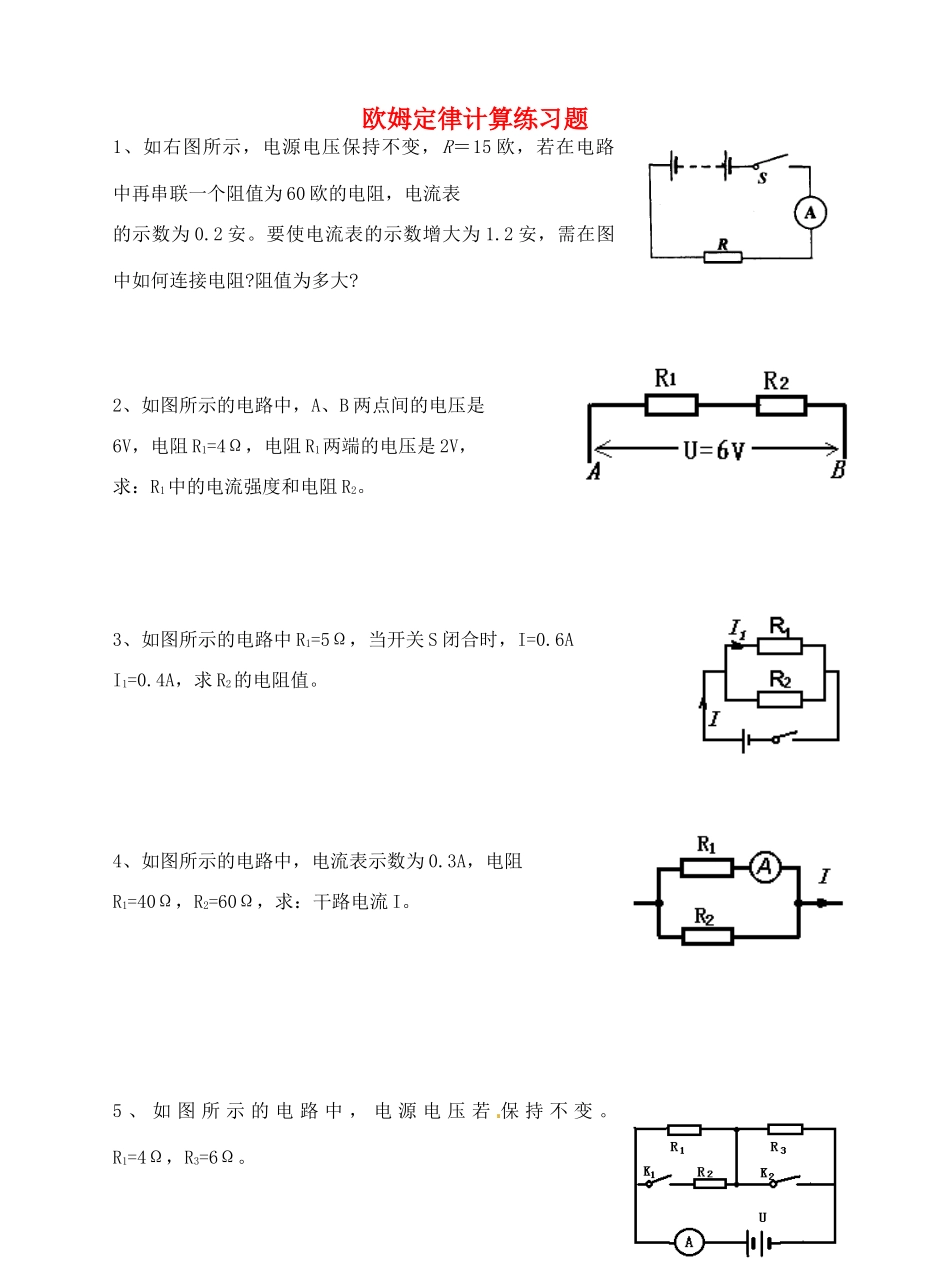

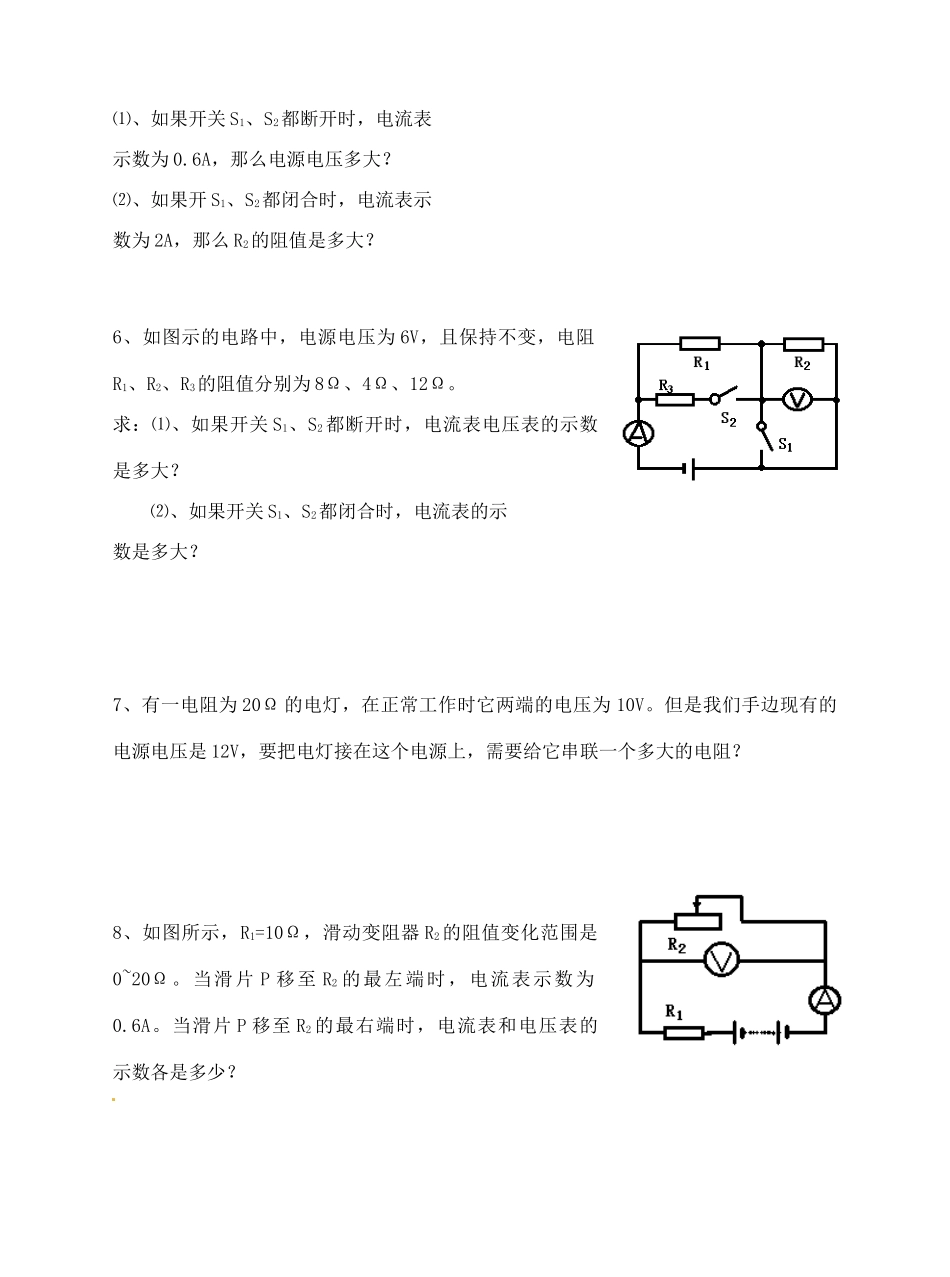

欧姆定律计算练习题1、如右图所示，电源电压保持不变，R＝15 欧，若在电路中再串联一个阻值为 60 欧的电阻，电流表的示数为 0.2 安。要使电流表的示数增大为 1.2 安，需在图中如何连接电阻?阻值为多大?2、如图所示的电路中，A、B 两点间的电压是6V，电阻 R1=4Ω，电阻 R1两端的电压是 2V，求：R1中的电流强度和电阻 R2。3、如图所示的电路中 R1=5Ω，当开关 S 闭合时，I=0.6AI1=0.4A，求 R2的电阻值。4、如图所示的电路中，电流表示数为 0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流 I。5 、 如 图 所 示 的 电 路 中 ， 电 源 电 压 若 保 持 不 变 。R1=4Ω，R3=6Ω。⑴、如果开关 S1、S2都断开时，电流表示数为 0.6A，那么电源电压多大？⑵、如果开 S1、S2都闭合时，电流表示数为 2A，那么 R2的阻值是多大？6、如图示的电路中，电源电压为 6V，且保持不变，电阻R1、R2、R3的阻值分别为 8Ω、4Ω、12Ω。求：⑴、如果开关 S1、S2都断开时，电流表电压表的示数是多大？⑵、如果开关 S1、S2都闭合时，电流表的示数是多大？7、有一电阻为 20Ω 的电灯，在正常工作时它两端的电压为 10V。但是我们手边现有的电源电压是 12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？8、如图所示，R1=10Ω，滑动变阻器 R2的阻值变化范围是0~20Ω。当滑片 P 移至 R2 的最左端时，电流表示数为0.6A。当滑片 P 移至 R2 的最右端时，电流表和电压表的示数各是多少？9、右图所示，R1=10Ω，将滑动变阻器 R2的滑片置于右端，这时电压表、电流表的示数分别为 10V、0.2A。求：⑴、电阻 R1两端的电压；⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电路的电阻。10、右图所示，电源的电压为 6V 保持不变，电阻R1=5Ω，变阻器 R2的最大阻值是 10Ω。求：电流表、电压表的示数的变化范围。11、如右图所示的电路中，R1=30Ω，闭合 开关 S 后，滑动变阻器的滑片 P 移动到 a 端时，电流表的示数I1=0.2A；当滑动变阻器 P 移动到 b 端时，电流表的示数 I2=0.1Ω。求：滑动变阻器 ab 间的阻值Rab 是多少？12、如右图示，R1=20Ω，当开关 S 闭合时电流表示数为 0.3A，当开关 S 断开时，电流表的示数变化了0.1A，求电阻 R2的阻值。13、有一只电铃，它正常工作时的电阻是 10Ω，正常工作时的电压是 4V，但我们手边只有电压为 6V 的电源和几个 10...
