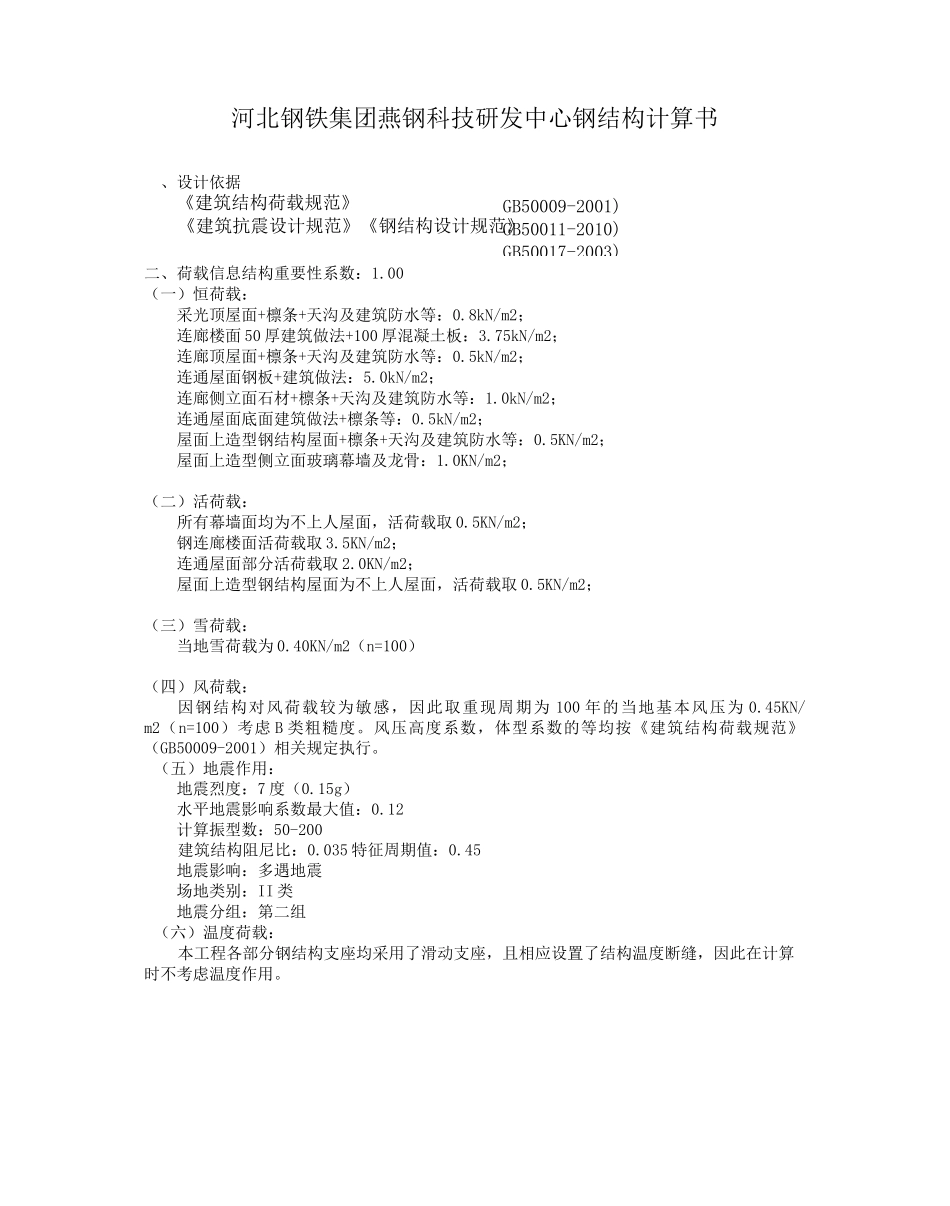

GB50009-2001)GB50011-2010)GB50017-2003)河北钢铁集团燕钢科技研发中心钢结构计算书、设计依据《建筑结构荷载规范》《建筑抗震设计规范》《钢结构设计规范》二、荷载信息结构重要性系数：1.00（一）恒荷载：采光顶屋面+檩条+天沟及建筑防水等：0.8kN/m2；连廊楼面 50 厚建筑做法+100 厚混凝土板：3.75kN/m2；连廊顶屋面+檩条+天沟及建筑防水等：0.5kN/m2；连通屋面钢板+建筑做法：5.0kN/m2；连廊侧立面石材+檩条+天沟及建筑防水等：1.0kN/m2；连通屋面底面建筑做法+檩条等：0.5kN/m2；屋面上造型钢结构屋面+檩条+天沟及建筑防水等：0.5KN/m2；屋面上造型侧立面玻璃幕墙及龙骨：1.0KN/m2；（二）活荷载：所有幕墙面均为不上人屋面，活荷载取 0.5KN/m2；钢连廊楼面活荷载取 3.5KN/m2；连通屋面部分活荷载取 2.0KN/m2；屋面上造型钢结构屋面为不上人屋面，活荷载取 0.5KN/m2；（三）雪荷载：当地雪荷载为 0.40KN/m2（n=100）（四）风荷载：因钢结构对风荷载较为敏感，因此取重现周期为 100 年的当地基本风压为 0.45KN/m2（n=100）考虑 B 类粗糙度。风压高度系数，体型系数的等均按《建筑结构荷载规范》（GB50009-2001）相关规定执行。（五）地震作用：地震烈度：7 度（0.15g）水平地震影响系数最大值：0.12计算振型数：50-200建筑结构阻尼比：0.035 特征周期值：0.45地震影响：多遇地震场地类别：II 类地震分组：第二组（六）温度荷载：本工程各部分钢结构支座均采用了滑动支座，且相应设置了结构温度断缝，因此在计算时不考虑温度作用。三、计算软件本工程钢结构计算采用美国 CSI 公司的 SAP2000V14.2.2 有限元分析软件进行各个部分的建模计算。四、荷载组合(1)1.35恒载+ 1.40x0.70 活载 1(2)1.35恒载+ 1.40x0.70 风 1(3)1.20恒载+ 1.40活载 1(4)1.20恒载+ 1.40风 1(5)1.00恒载+ 1.40风 1(6)1.20恒载(7)1.20恒载+ 1.40x1.0 活载 1+1.4x0.7 风 1(8)1.20恒载+ 1.40x0.7 活载 1+1.4x1.0 风 1(9)1.20恒载+ 1.20x0.50 活载 1+1.30水平地震(10)1.00 恒载+1.00x0.50 活载 1+1.30 水平地震(11)1.00 恒载+1.00 活载 1(变形控制)五、分区计算（一）.钢连廊部分1.计算模型计算模型2.几何信息12800典型钢连廊侧立面图钢连廊跨度为 20m,桥面宽度为 2800mm，分别位于 13.450m、21.250m、29.050m 标高，两端分别与混凝土塔楼牛腿连接，一端采用固定铰支座，一端滑动铰支座与混凝土结构连接。连廊采用钢桁...
