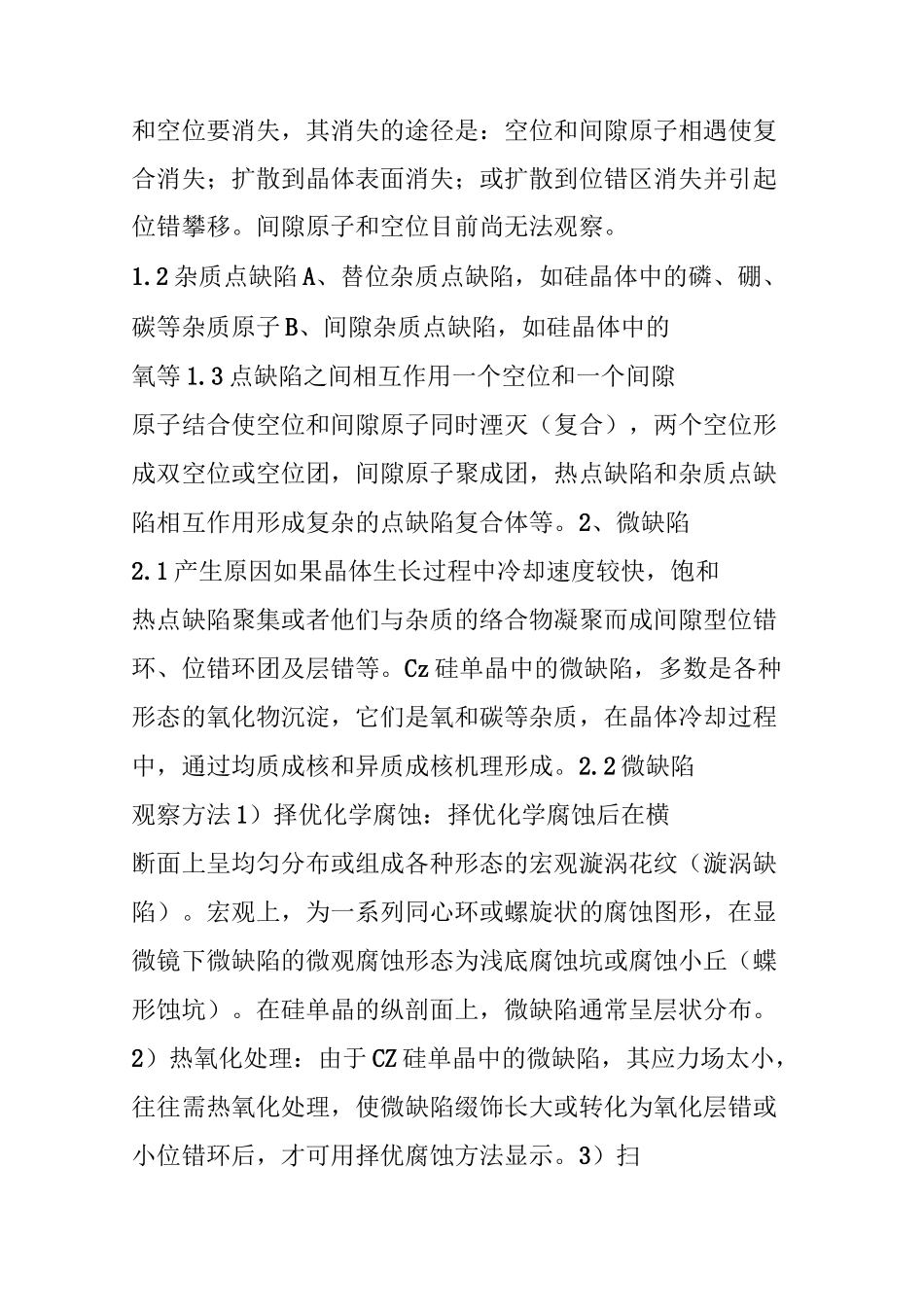

单晶硅中可能出现的各种缺陷缺陷，是对于晶体的周期性对称的破坏，使得实际的晶体偏离了理想晶体的晶体结构。在各种缺陷之中，有着多种分类方式，如果按照缺陷的维度，可以分为以下几种缺陷：点缺陷：在晶体学中，点缺陷是指在三维尺度上都很小的，不超过几个原子直径的缺陷。其在三维尺寸均很小，只在某些位置发生，只影响邻近几个原子，有被称为零维缺陷。线缺陷：线缺陷指二维尺度很小而第三维尺度很大的缺陷，也就是位错。我们可以通过电镜等来对其进行观测。面缺陷：面缺陷经常发生在两个不同相的界面上，或者同一晶体内部不同晶畴之间。界面两边都是周期排列点阵结构，而在界面处则出现了格点的错位。我们可以用光学显微镜观察面缺陷。体缺陷：所谓体缺陷，是指在晶体中较大的尺寸范围内的晶格排列的不规则，比如包裹体、气泡、空洞等。一、点缺陷点缺陷包括空位、间隙原子和微缺陷等。1、空位、间隙原子点缺陷包括热点缺陷（本征点缺陷）和杂质点缺陷（非本征点缺陷）。1.1 热点缺陷其中热点缺陷有两种基本形式：弗仑克尔缺陷和肖特基缺陷。单晶中空位和间隙原子在热平衡时的浓度与温度有关。温度愈高，平衡浓度愈大。高温生长的硅单晶，在冷却过程中过饱和的间隙原子和空位要消失，其消失的途径是：空位和间隙原子相遇使复合消失；扩散到晶体表面消失；或扩散到位错区消失并引起位错攀移。间隙原子和空位目前尚无法观察。1.2 杂质点缺陷 A、替位杂质点缺陷，如硅晶体中的磷、硼、碳等杂质原子 B、间隙杂质点缺陷，如硅晶体中的氧等 1.3 点缺陷之间相互作用一个空位和一个间隙原子结合使空位和间隙原子同时湮灭（复合），两个空位形成双空位或空位团，间隙原子聚成团，热点缺陷和杂质点缺陷相互作用形成复杂的点缺陷复合体等。2、微缺陷2.1 产生原因如果晶体生长过程中冷却速度较快，饱和热点缺陷聚集或者他们与杂质的络合物凝聚而成间隙型位错环、位错环团及层错等。Cz 硅单晶中的微缺陷，多数是各种形态的氧化物沉淀，它们是氧和碳等杂质，在晶体冷却过程中，通过均质成核和异质成核机理形成。2.2 微缺陷观察方法 1）择优化学腐蚀：择优化学腐蚀后在横断面上呈均匀分布或组成各种形态的宏观漩涡花纹（漩涡缺陷）。宏观上，为一系列同心环或螺旋状的腐蚀图形，在显微镜下微缺陷的微观腐蚀形态为浅底腐蚀坑或腐蚀小丘（蝶形蚀坑）。在硅单晶的纵剖面上，微缺陷通常呈层状分布。2）热氧化处理：由于 CZ 硅单晶中的微缺陷，其应力...
