利用7805及7905设计一个输出为±(5-9)V_1A的直流可调稳压电源VIP免费

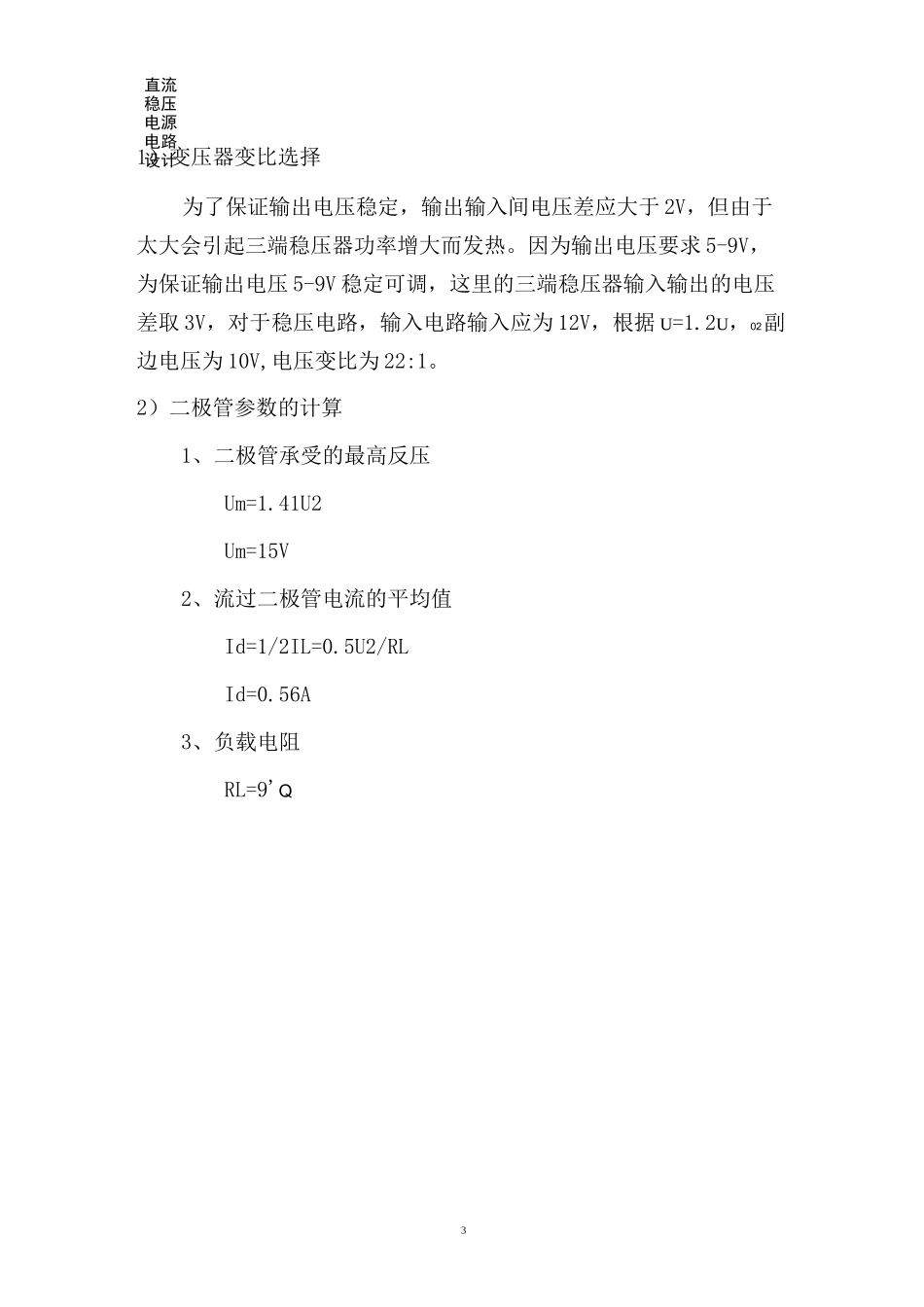

I 华东）CHINAUNIVERSITYQFPETROLEUM直流稳压电源电路设计学院：信息与控制工程学院专业：自动化班级：12—4姓名：张磊张凯秦浩直流稳压电源电路设计2目录直流稳压电源电路设计31）变压器变比选择为了保证输出电压稳定，输出输入间电压差应大于 2V，但由于太大会引起三端稳压器功率增大而发热。因为输出电压要求 5-9V，为保证输出电压 5-9V 稳定可调，这里的三端稳压器输入输出的电压差取 3V，对于稳压电路，输入电路输入应为 12V，根据 U=1.2U，02副边电压为 10V,电压变比为 22:1。2）二极管参数的计算1、二极管承受的最高反压Um=1.41U2Um=15V2、流过二极管电流的平均值Id=1/2IL=0.5U2/RLId=0.56A3、负载电阻RL=9'Q直流稳压电源电路设计43）滤波电路电容的选择为得到平滑的直流电压，选择有极性的大电解电容t 二 RLC=5xT/2=0.05sC=t/RL=4170uF=4.17mF4）稳压电路电容为了防止自激振荡，须在输入端加一个 Cl=0.33uF 电容；另外为了改善输出的瞬时特性，在输出端加一个电容 C2=1uF 电容。5）扩大输出电压根据虚短和虚断 U0=（l+R2/Rl）Uxx,0〈R2〈0.8Rl,取 R1 为 2k^贝 U0〈R2〈1.6KQ 调节 R2,可以改变电源电压，输出 5V-9V；输出负的电压,分析和正的一样，电路上下对称。四、设计仪器元件交流电源、变压器、1N4007、LM741M/833、LM7805CT、LM7905CT、滑动变阻器、电容、电阻、万用表五、设计内容<1>设计原理直流稳压电源电路设计5波路滤DiTrnF：直流稳压电源电路设计6电源变压器的作用是把 220V 的电网电压变换成所需要的交流电压。整流电路的作用是利用二极管的单向导电性，将正负交替的正弦交流电压变换成单一方向的直流脉动电压。滤波电路的作用是将脉动电压中得脉动成分滤掉，使输出电压成为比较平滑的直流电压。由于该电压随着电网的波动、负载的变化而变化，因此后面还需接稳压电路。稳压电路的作用是是输出的直流电压保持稳定。<2>电路原理图<3>仿真图示A.输入电压4.17mULM7efl5CT丰 MDnF1D21N400Ap1M4QIXSCU2LM79-0-5CT一 TO7~-¥花匚VELM74lAHJg&^04-平 E ： —YEVi/R3直流稳压电源电路设计7直流稳压电源电路设计8直流稳压电源电路设计9C.滤波后电压（电容4.17mF）直流稳压电源电路设计10直流稳压电源电路设计11滤波后电压（电容 33uF）療 Osci11oscope-XSC2直流稳压电源电路设计12直流稳压电源电路设计13直流稳压电源电路设计14直流稳压电源电路设计15E. 输出电压土5V直流稳压电源电路设计16G. 输出电压土9V瘴 Mu>6riFlFr-Iih1ML直流稳压电源电路设计19
