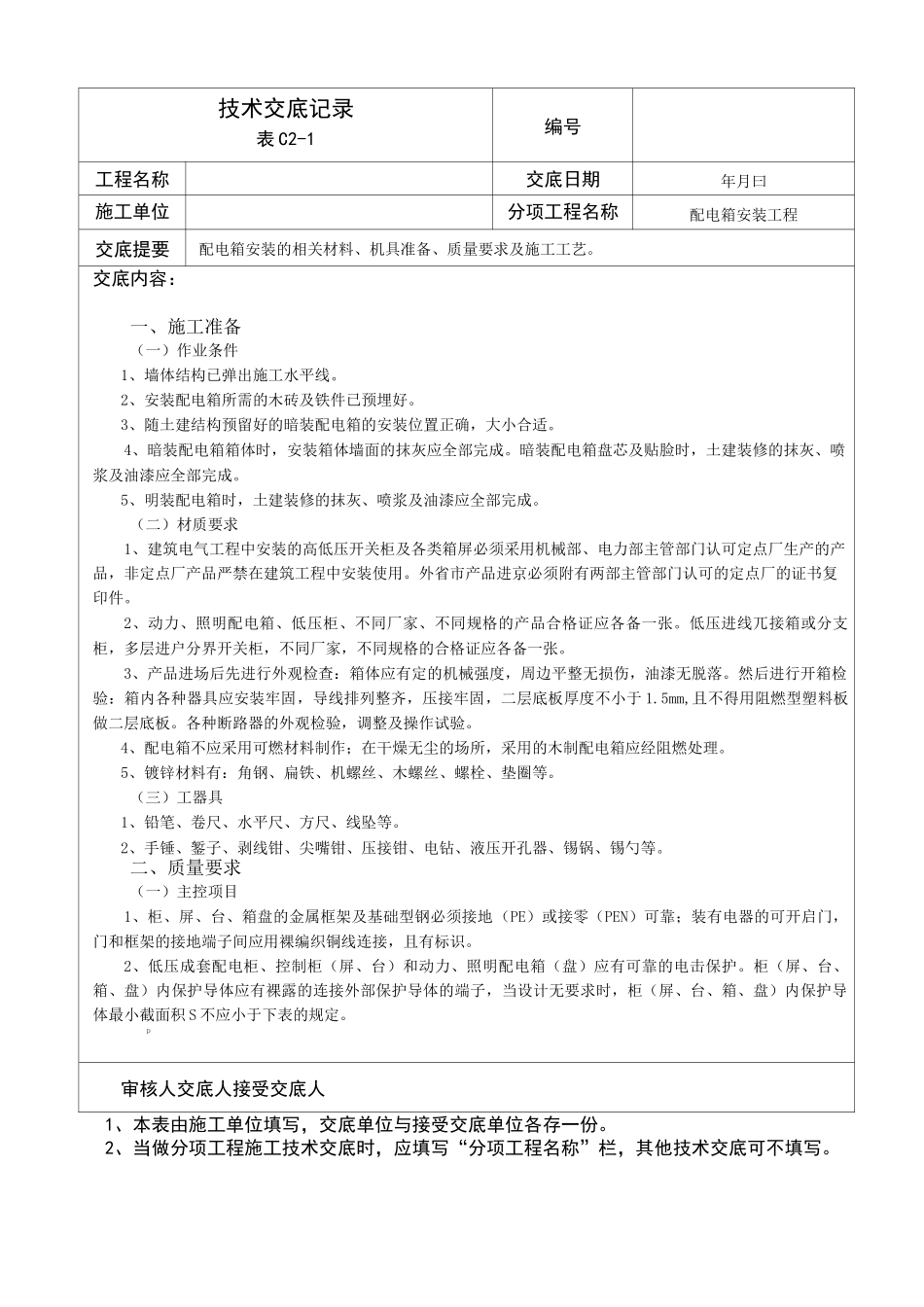

技术交底记录表 C2-1编号工程名称交底日期年月曰施工单位分项工程名称配电箱安装工程交底提要配电箱安装的相关材料、机具准备、质量要求及施工工艺。交底内容：一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。2、安装配电箱所需的木砖及铁件已预埋好。3、随土建结构预留好的暗装配电箱的安装位置正确，大小合适。4、暗装配电箱箱体时，安装箱体墙面的抹灰应全部完成。暗装配电箱盘芯及贴脸时，土建装修的抹灰、喷浆及油漆应全部完成。5、明装配电箱时，土建装修的抹灰、喷浆及油漆应全部完成。（二）材质要求1、建筑电气工程中安装的高低压开关柜及各类箱屏必须采用机械部、电力部主管部门认可定点厂生产的产品，非定点厂产品严禁在建筑工程中安装使用。外省市产品进京必须附有两部主管部门认可的定点厂的证书复印件。2、动力、照明配电箱、低压柜、不同厂家、不同规格的产品合格证应各备一张。低压进线兀接箱或分支柜，多层进户分界开关柜，不同厂家，不同规格的合格证应各备一张。3、产品进场后先进行外观检查：箱体应有定的机械强度，周边平整无损伤，油漆无脱落。然后进行开箱检验：箱内各种器具应安装牢固，导线排列整齐，压接牢固，二层底板厚度不小于 1.5mm,且不得用阻燃型塑料板做二层底板。各种断路器的外观检验，调整及操作试验。4、配电箱不应采用可燃材料制作；在干燥无尘的场所，采用的木制配电箱应经阻燃处理。5、镀锌材料有：角钢、扁铁、机螺丝、木螺丝、螺栓、垫圈等。（三）工器具1、铅笔、卷尺、水平尺、方尺、线坠等。2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺等。二、质量要求（一）主控项目1、柜、屏、台、箱盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。2、低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积 S 不应小于下表的规定。p审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。审核人技术交底记录表 C2-1编号工程名称交底日期年月曰施工单位分项工程名称配电箱安装工程交底提要配电箱安装的相关材料、机具...
