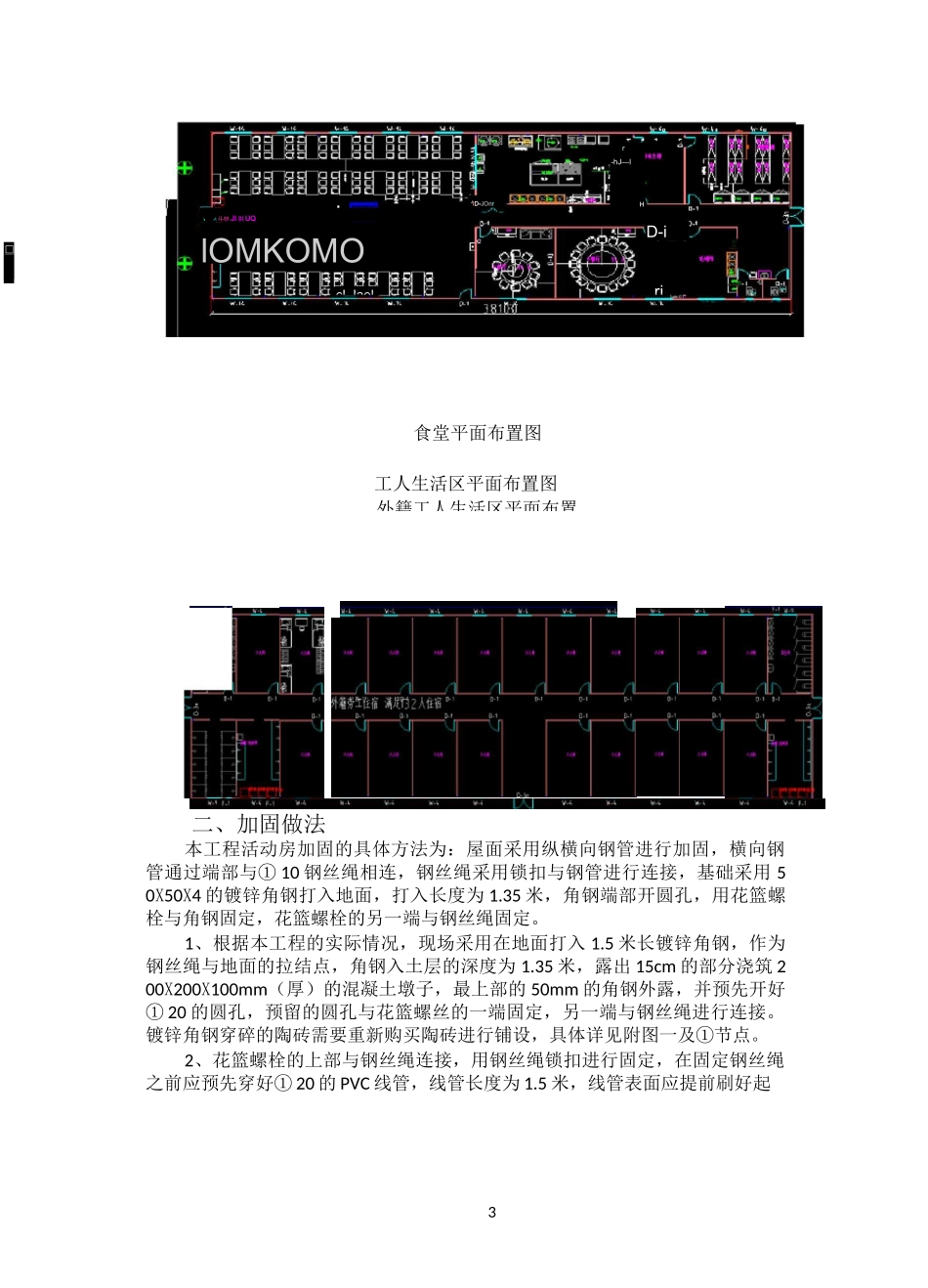

1阿曼活动板房加固施工方案编制人：审核人：审批人：2oef 一、工程概况对于活动板房（生活区、办公区、食堂区），需考虑进行防风加固，确保在大风天气来临之际，活动板房的整体安全性。办公室平面布置图i 叵品…・jD-i■D-lQ-1L帕f3食堂平面布置图工人生活区平面布置图二、加固做法本工程活动房加固的具体方法为：屋面采用纵横向钢管进行加固，横向钢管通过端部与① 10 钢丝绳相连，钢丝绳采用锁扣与钢管进行连接，基础采用 50X50X4 的镀锌角钢打入地面，打入长度为 1.35 米，角钢端部开圆孔，用花篮螺栓与角钢固定，花篮螺栓的另一端与钢丝绳固定。1、根据本工程的实际情况，现场采用在地面打入 1.5 米长镀锌角钢，作为钢丝绳与地面的拉结点，角钢入土层的深度为 1.35 米，露出 15cm 的部分浇筑 200X200X100mm（厚）的混凝土墩子，最上部的 50mm 的角钢外露，并预先开好① 20 的圆孔，预留的圆孔与花篮螺丝的一端固定，另一端与钢丝绳进行连接。镀锌角钢穿碎的陶砖需要重新购买陶砖进行铺设，具体详见附图一及①节点。2、花篮螺栓的上部与钢丝绳连接，用钢丝绳锁扣进行固定，在固定钢丝绳之前应预先穿好① 20 的 PVC 线管，线管长度为 1.5 米，线管表面应提前刷好起声cLJaolD-iri□—r-hJ—IH-1、A 斗林 JI 哄 UQlOMKOMOJID-JOnrw»ii：i^.ijiM.n外籍工人生活区平面布置4警示作用的红白间隔油漆。基础部位的混凝土墩子也应刷好红白间隔的警示色，尽量避免安全隐患。3、屋面采用纵横向钢管进行加固，其中纵向钢管在下，与屋脊方向平行，为避免纵向钢管对屋面彩钢板瓦楞造成损坏，在钢管安装前下部应垫设 100X50的木方，木方长度不小于 200mm，而后在木方上部铺纵向钢管，最后铺设横向钢管，屋脊处的横向钢管采用转向扣件进行连接，其他部位均采用直角扣件连接。附图一：（基础角钢加固节点图）4、花篮螺栓一端与预埋角钢开好的圆孔连接，另一端与钢丝绳连接，钢丝绳采用锁扣固定，且每处为 2 个锁扣，上部与钢管拉结的锁扣数量也为每处 2 个。连接节点详见下附图（角钢、花篮螺栓、钢丝绳连接节点图）。5、钢丝绳与上部钢管连接的节点部位，在距钢管端头 10cm 的部位，焊接5cm 长的镀锌圆钢短头，镀锌圆钢规格为① 10，避免拉结钢丝绳向外滑移，具体详见节点 2。5附图：节点 2附图：角钢、花篮螺栓、钢丝绳连接节点图©w 储梓圜讲短％煜推，no 岡钢裤T 开直翘 O 匸枫嗔汕 100 込盘击苇子耕卿詢6、...
