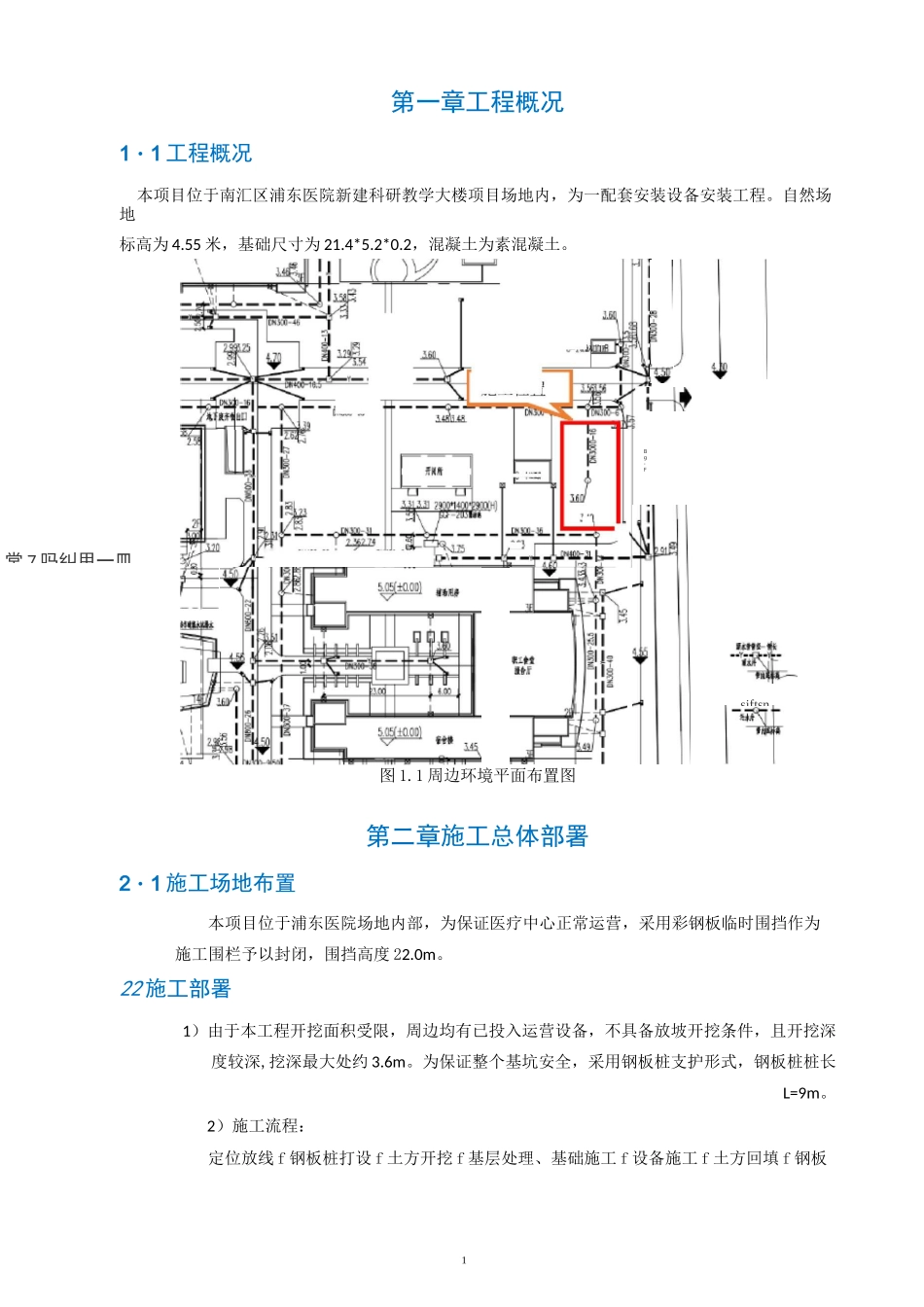

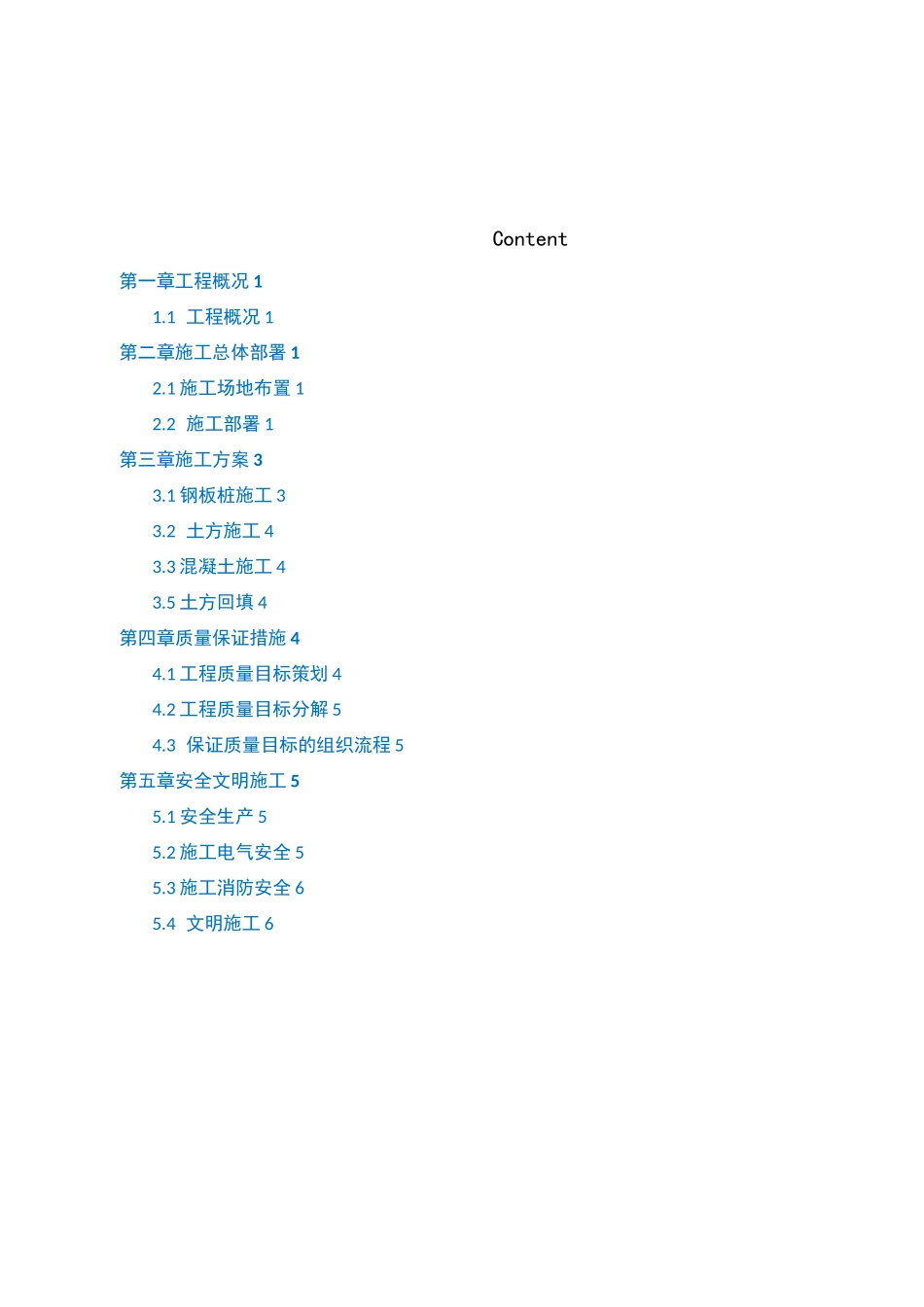

浦东医院新建科研教学大楼项目雨水回收系统基础专项施工方案工程名称：浦东医院新建科研教学大楼项目雨水回收系统施工单位：阳昕环保科技（上海）有限公司Content第一章工程概况 11.1 工程概况 1第二章施工总体部署 12.1 施工场地布置 12.2 施工部署 1第三章施工方案 33.1 钢板桩施工 33.2 土方施工 43.3 混凝土施工 43.5 土方回填 4第四章质量保证措施 44.1 工程质量目标策划 44.2 工程质量目标分解 54.3 保证质量目标的组织流程 5第五章安全文明施工 55.1 安全生产 55.2 施工电气安全 55.3 施工消防安全 65.4 文明施工 61DHXC-施工位[1-1第一章工程概况1・1 工程概况本项目位于南汇区浦东医院新建科研教学大楼项目场地内，为一配套安装设备安装工程。自然场地标高为 4.55 米，基础尺寸为 21.4*5.2*0.2，混凝土为素混凝土。图 1.1 周边环境平面布置图第二章施工总体部署2・1 施工场地布置本项目位于浦东医院场地内部，为保证医疗中心正常运营，采用彩钢板临时围挡作为施工围栏予以封闭，围挡高度 22.0m。22 施工部署1）由于本工程开挖面积受限，周边均有已投入运营设备，不具备放坡开挖条件，且开挖深度较深,挖深最大处约 3.6m。为保证整个基坑安全，采用钢板桩支护形式，钢板桩桩长L=9m。2）施工流程：定位放线 f 钢板桩打设 f 土方开挖 f 基层处理、基础施工 f 设备施工 f 土方回填 f 钢板常 7 吗纠用一皿Bg-Fsiftsn2桩拔除 f 路面恢复3丄況2酬；土方砒工况3»止槪或曄吐汇井嫌黯工砧翻：斓土融憲躺、弃牍睥硝施工井蛭站4第三章施工方案3.1 钢板桩施工3.1.1 定位放线放出结构准确的灰线，按图纸定好围护内边线，每隔 10 米钉一控制样桩，并拉线后作为打拉森桩的方向线。在方向线下撒石灰粉，确保桩打在一条直线上，方便后续施工。3.1.2 钢板桩打设进桩时把桩卸到打拔机附近（6 米范围之内），打拔机把桩夹起后吊到打桩灰线上空，两辅助工用夹具辅助打拔机对好方向，再沿灰线插入土体。沉桩前将 PC-450 机械手放挂一根保险钢丝绳，用钢丝绳扣好拉森桩，利用机械手吊起拉森桩，并使之垂直，使机械手夹口咬住拉森桩，启动机械手上的夹紧按钮夹紧拉森桩，吊至样桩位置插入桩位。松开夹紧器校正桩身垂直度并重新夹紧，启动控制器按钮，机械手开始工作，慢慢往下打（必须确保桩身垂直），将桩振入地下至要求标高。依次打入所有拉森桩。小齿口拉森钢板桩施工采用逐根式屏封打法，...
