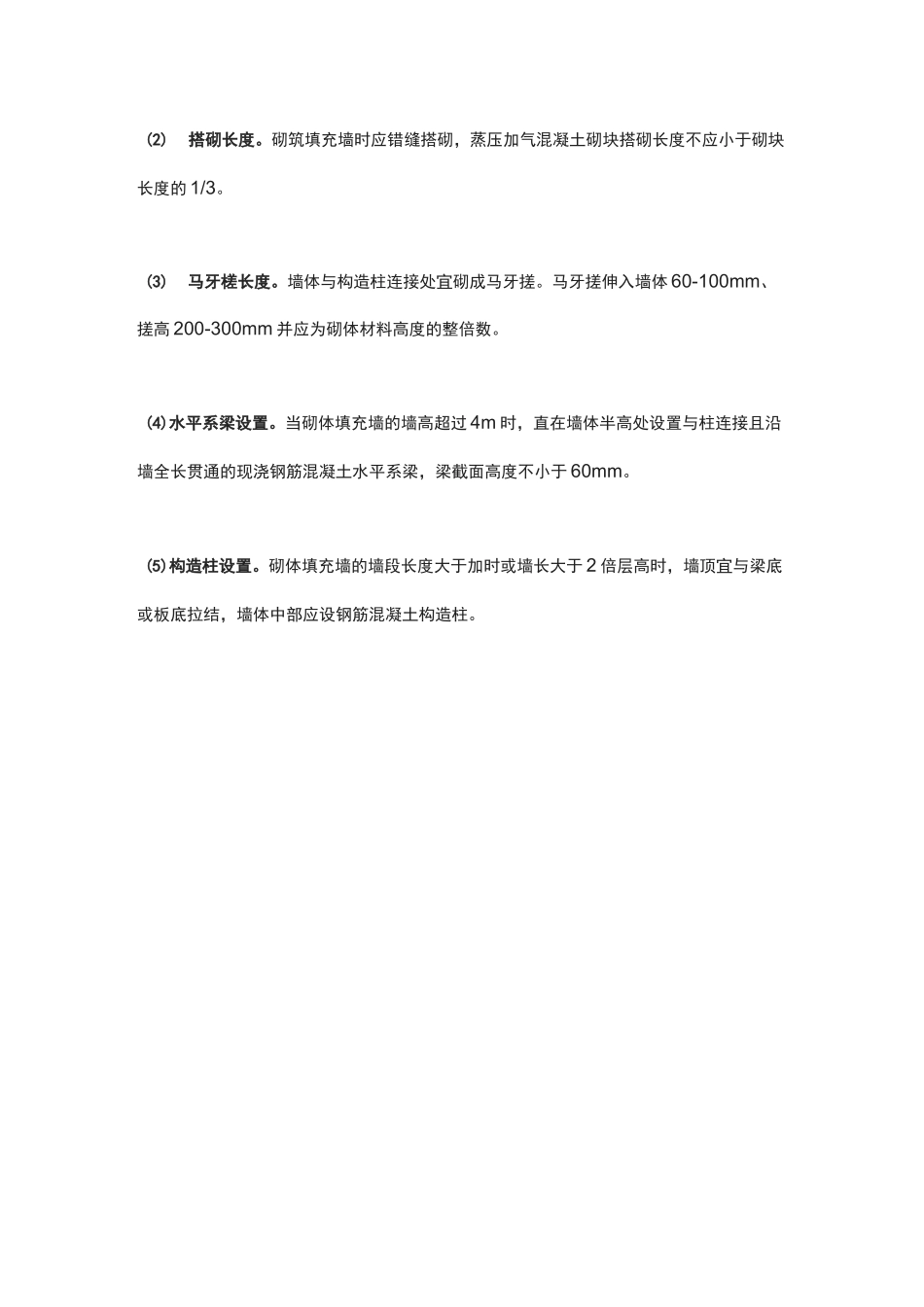

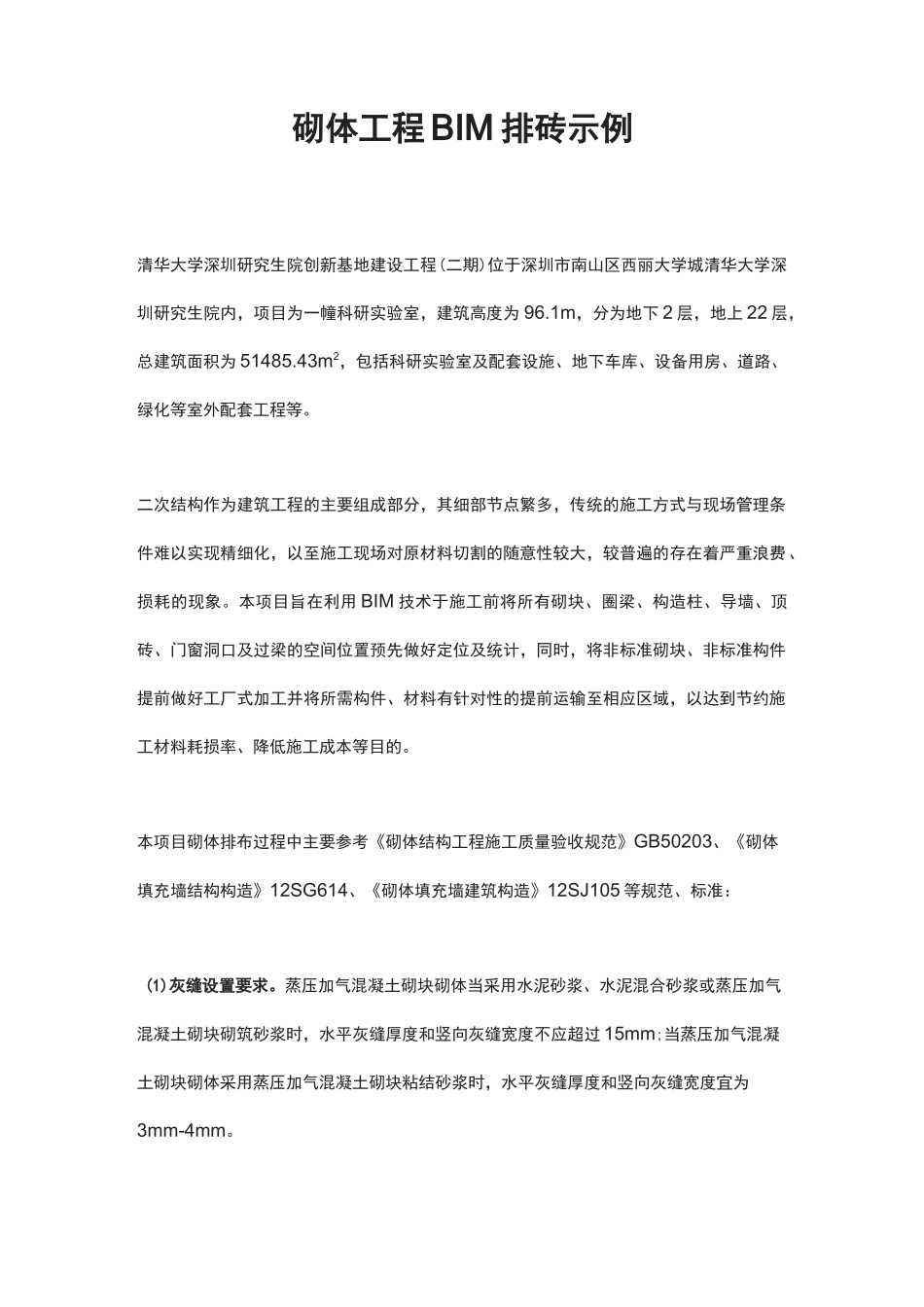

砌体工程 BIM 排砖示例清华大学深圳研究生院创新基地建设工程(二期)位于深圳市南山区西丽大学城清华大学深圳研究生院内,项目为一幢科研实验室,建筑高度为 96.1m,分为地下 2 层,地上 22 层,总建筑面积为 51485.43m2,包括科研实验室及配套设施、地下车库、设备用房、道路、绿化等室外配套工程等。二次结构作为建筑工程的主要组成部分,其细部节点繁多,传统的施工方式与现场管理条件难以实现精细化,以至施工现场对原材料切割的随意性较大,较普遍的存在着严重浪费、损耗的现象。本项目旨在利用 BIM 技术于施工前将所有砌块、圈梁、构造柱、导墙、顶砖、门窗洞口及过梁的空间位置预先做好定位及统计,同时,将非标准砌块、非标准构件提前做好工厂式加工并将所需构件、材料有针对性的提前运输至相应区域,以达到节约施工材料耗损率、降低施工成本等目的。本项目砌体排布过程中主要参考《砌体结构工程施工质量验收规范》GB50203、《砌体填充墙结构构造》12SG614、《砌体填充墙建筑构造》12SJ105 等规范、标准:(1)灰缝设置要求。蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时,水平灰缝厚度和竖向灰缝宽度不应超过 15mm;当蒸压加气混凝土砌块砌体采用蒸压加气混凝土砌块粘结砂浆时,水平灰缝厚度和竖向灰缝宽度宜为3mm-4mm。(2)搭砌长度。砌筑填充墙时应错缝搭砌,蒸压加气混凝土砌块搭砌长度不应小于砌块长度的 1/3。(3)马牙槎长度。墙体与构造柱连接处宜砌成马牙搓。马牙搓伸入墙体 60-100mm、搓高 200-300mm 并应为砌体材料高度的整倍数。(4)水平系梁设置。当砌体填充墙的墙高超过 4m 时,直在墙体半高处设置与柱连接且沿墙全长贯通的现浇钢筋混凝土水平系梁,梁截面高度不小于 60mm。(5)构造柱设置。砌体填充墙的墙段长度大于加时或墙长大于 2 倍层高时,墙顶宜与梁底或板底拉结,墙体中部应设钢筋混凝土构造柱。a®版E蛊葢®舉®怕0「 oQQOUJUJOOgH 奋鰹恤M、4nsn^irsl拧st-siiiss-虛間.1o®§sl-9)■■■'-二(1*見n:naiaiaii〔一)>貝上可E 1 严 ■ 门洞口做;去(7)过梁设置。具体布置参照图纸设计要求。本项目对砌筑质量要求较高,运用 BIM 技术对砌体工程进行模拟排布,以直观的三维模型,降低排砖过程中的空间想象成本。利用模型导出的二维白图进行施工,确保砌筑质量的同时以便施工班组能够将更多精力专注于提升砌筑观感。在满足砌筑规范的前提条件下,通过 BIM...
