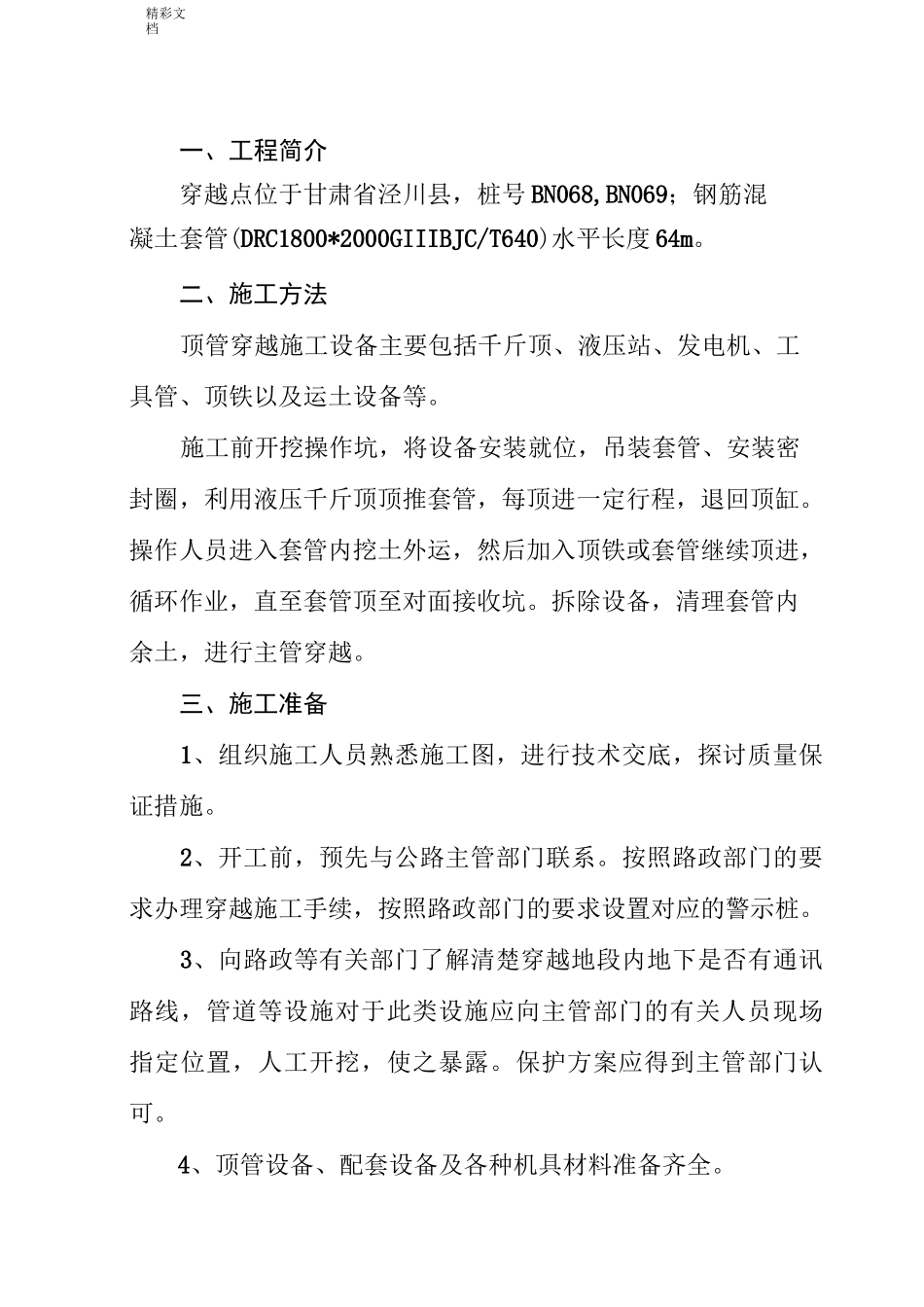

定向钻穿越方案设计_第2页
2/18

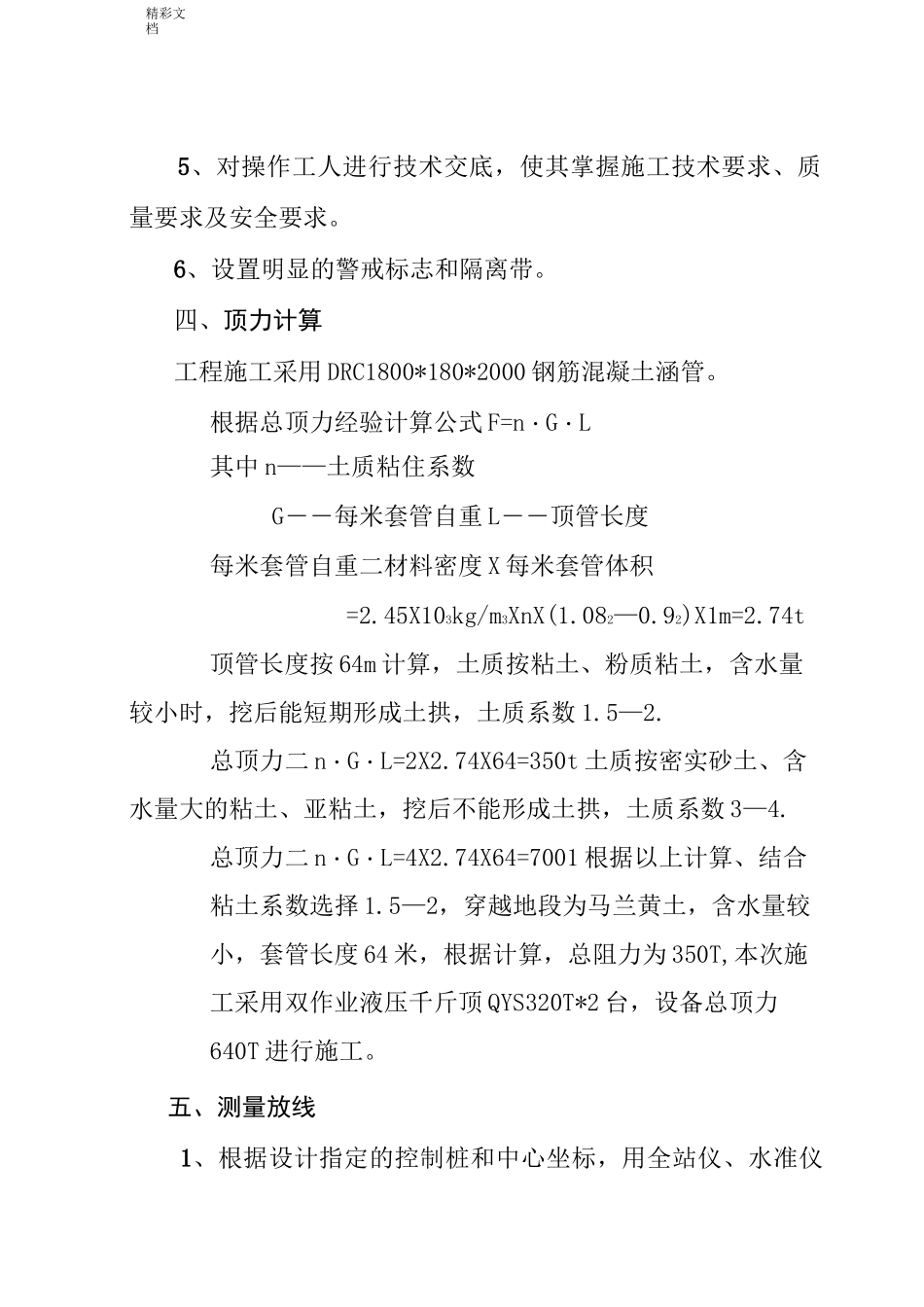

定向钻穿越方案设计_第3页
3/18
精彩文档顶管穿越工程施工方内蒙古 XXXXXX公司二 0—四年七月二十二日精彩文档一、工程简介穿越点位于甘肃省泾川县,桩号 BN068,BN069;钢筋混凝土套管(DRC1800*2000GIIIBJC/T640)水平长度 64m。二、施工方法顶管穿越施工设备主要包括千斤顶、液压站、发电机、工具管、顶铁以及运土设备等。施工前开挖操作坑,将设备安装就位,吊装套管、安装密封圈,利用液压千斤顶顶推套管,每顶进一定行程,退回顶缸。操作人员进入套管内挖土外运,然后加入顶铁或套管继续顶进,循环作业,直至套管顶至对面接收坑。拆除设备,清理套管内余土,进行主管穿越。三、施工准备1、组织施工人员熟悉施工图,进行技术交底,探讨质量保证措施。2、开工前,预先与公路主管部门联系。按照路政部门的要求办理穿越施工手续,按照路政部门的要求设置对应的警示桩。3、向路政等有关部门了解清楚穿越地段内地下是否有通讯路线,管道等设施对于此类设施应向主管部门的有关人员现场指定位置,人工开挖,使之暴露。保护方案应得到主管部门认可。4、顶管设备、配套设备及各种机具材料准备齐全。精彩文档5、对操作工人进行技术交底,使其掌握施工技术要求、质量要求及安全要求。6、设置明显的警戒标志和隔离带。四、顶力计算工程施工采用 DRC1800*180*2000 钢筋混凝土涵管。根据总顶力经验计算公式 F=n・G・L其中 n——土质粘住系数G――每米套管自重 L――顶管长度每米套管自重二材料密度 X 每米套管体积=2.45X103kg/m3XnX(1.082—0.92)X1m=2.74t顶管长度按 64m 计算,土质按粘土、粉质粘土,含水量较小时,挖后能短期形成土拱,土质系数 1.5—2.总顶力二 n・G・L=2X2.74X64=350t 土质按密实砂土、含水量大的粘土、亚粘土,挖后不能形成土拱,土质系数 3—4.总顶力二 n・G・L=4X2.74X64=7001 根据以上计算、结合粘土系数选择 1.5—2,穿越地段为马兰黄土,含水量较小,套管长度 64 米,根据计算,总阻力为 350T,本次施工采用双作业液压千斤顶 QYS320T*2 台,设备总顶力640T 进行施工。五、测量放线1、根据设计指定的控制桩和中心坐标,用全站仪、水准仪精彩文档等确定中心桩、边线桩。对地下障碍物、光缆等进行标记、保护,并放出操作坑、接收坑,开挖边界线。2、放出穿越轴线,确定穿越中心桩、施工带、边线桩后,撤出石灰线。放线同时,放出操作坑与接收坑的位置和开挖线,并在两个坑内设置逃生通道。3、保护好公路两侧中心线上的标志桩,以便挖桩测量,...
