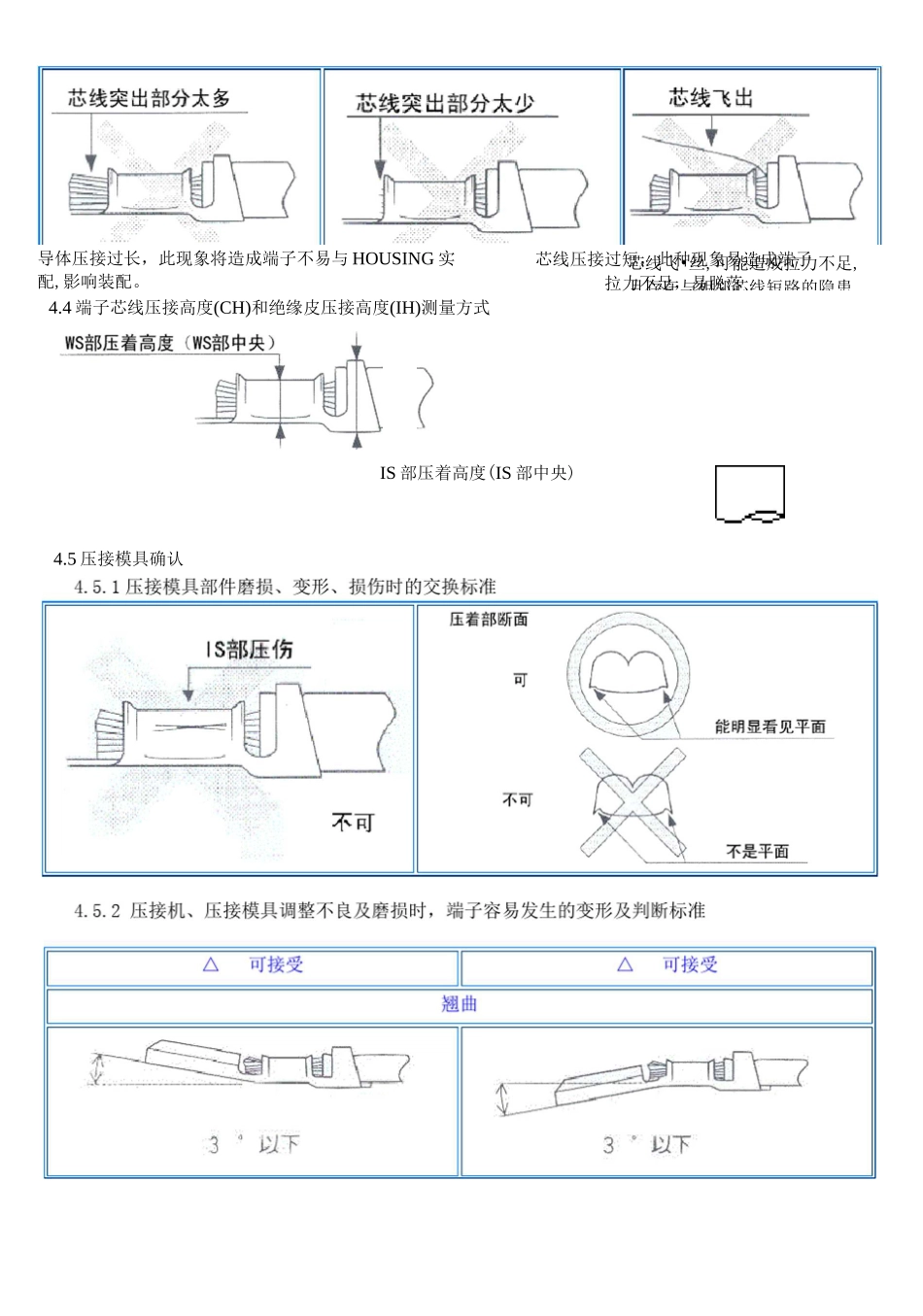

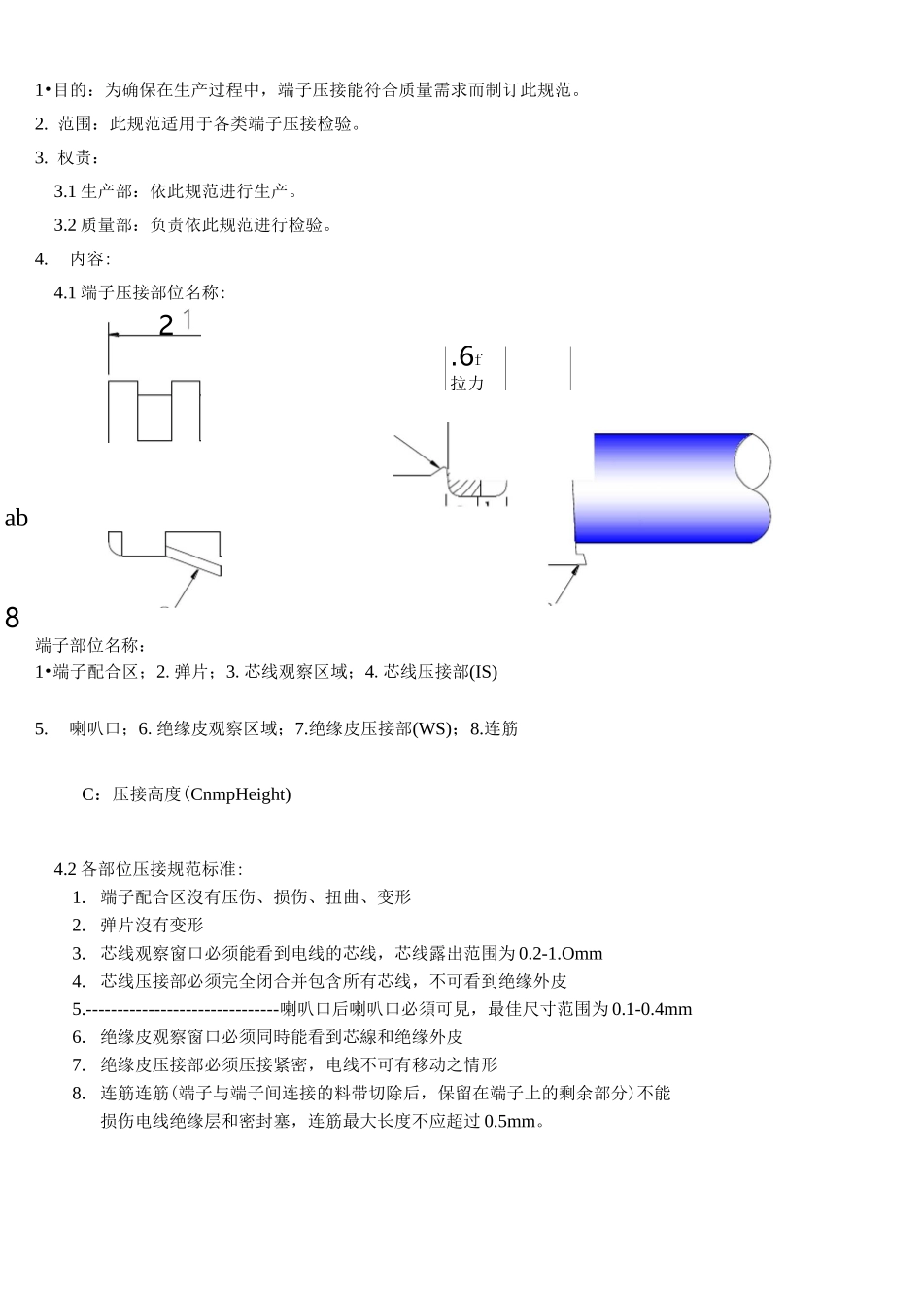

.6f拉力1•目的：为确保在生产过程中，端子压接能符合质量需求而制订此规范。2. 范围：此规范适用于各类端子压接检验。3. 权责：3.1 生产部：依此规范进行生产。3.2 质量部：负责依此规范进行检验。4.内容:4.1 端子压接部位名称:端子部位名称：1•端子配合区；2.弹片；3.芯线观察区域；4.芯线压接部(IS)5.喇叭口；6.绝缘皮观察区域；7.绝缘皮压接部(WS)；8.连筋C：压接高度(CnmpHeight)4.2 各部位压接规范标准:1.端子配合区沒有压伤、损伤、扭曲、变形2.弹片沒有变形3.芯线观察窗口必须能看到电线的芯线，芯线露出范围为 0.2-1.Omm4.芯线压接部必须完全闭合并包含所有芯线，不可看到绝缘外皮5.-------------------------------喇叭口后喇叭口必須可見，最佳尺寸范围为 0.1-0.4mm6.绝缘皮观察窗口必须同時能看到芯線和绝缘外皮7.绝缘皮压接部必须压接紧密，电线不可有移动之情形8.连筋连筋(端子与端子间连接的料带切除后，保留在端子上的剩余部分)不能损伤电线绝缘层和密封塞，连筋最大长度不应超过 0.5mm。2ab8芯线圧接过短，此种现象易造成端子拉力不足，易脱落绝缘皮圧接过短，此种不良现象将造成端子拉力不足，易脱落。绝缘皮压接过长，将造成铜丝易断落或接触不良，出现开路或瞬间开路。X 不可接受X 不可接受X 不可接受4.3 端子各部位压接确认:4.3.1 喇叭口位置确认O 良好△可接受△可接受sbvcde3b=(0.5~170)mm,cd=de能看见绝缘皮x 不可接受x 不可接受x 不可接受绝缘皮没有露出 is 部绝缘皮进入芯线压着部看不见芯线芯线飞•丝,可能造成拉力不足,且存在与相邻芯线短路的隐患导体压接过长，此现象将造成端子不易与 HOUSING 实配,影响装配。芯线压接过短，此种现象易造成端子拉力不足，易脱落4.4 端子芯线压接高度(CH)和绝缘皮压接高度(IH)测量方式IS 部压着高度(IS 部中央)4.5 压接模具确认1~l~\rilTTITl4.6 端子外模绝缘层压接检验方式:4.6.1 绝缘层压接后进行三个循环的弯折试验后，在连接 B 区应可见电线导体和电线绝缘层，检查绝缘层覆是否有损伤或滑出，若有表面损伤或滑出，则压接高度须重新调整，如附图:—A连接 BIX£60。)、3()。(丄4.7 端子拉力测试及检验方式，如附图：4.7.1 测试长度以 150mm 左右为标准4.7.2 脱去外被 20mm 左右4.7.3 以拉力计拉引测试,直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力，其拉力值应不小于表 1 的规定。4.7.4 若端子为有外皮包裹的，测量端...
