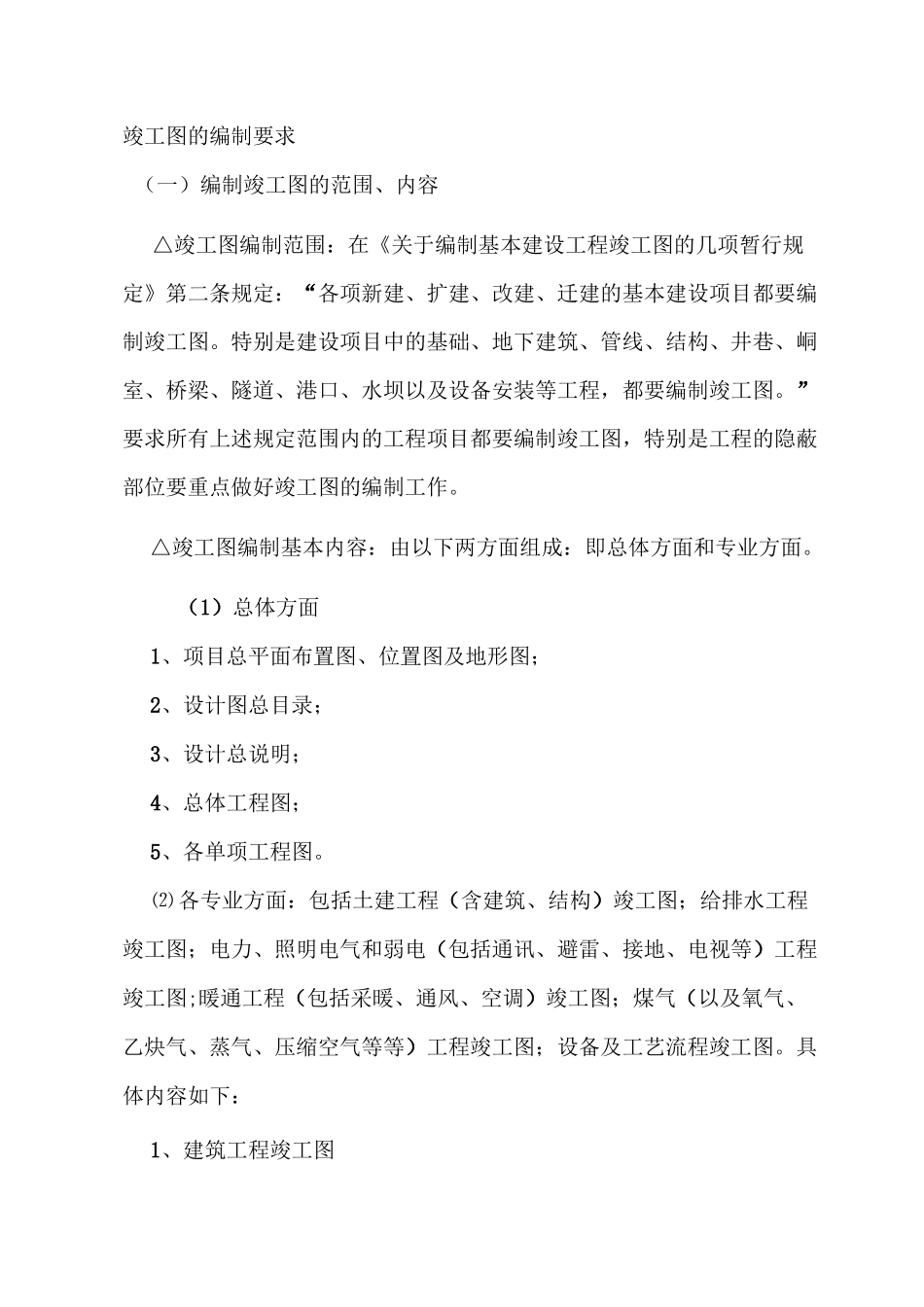

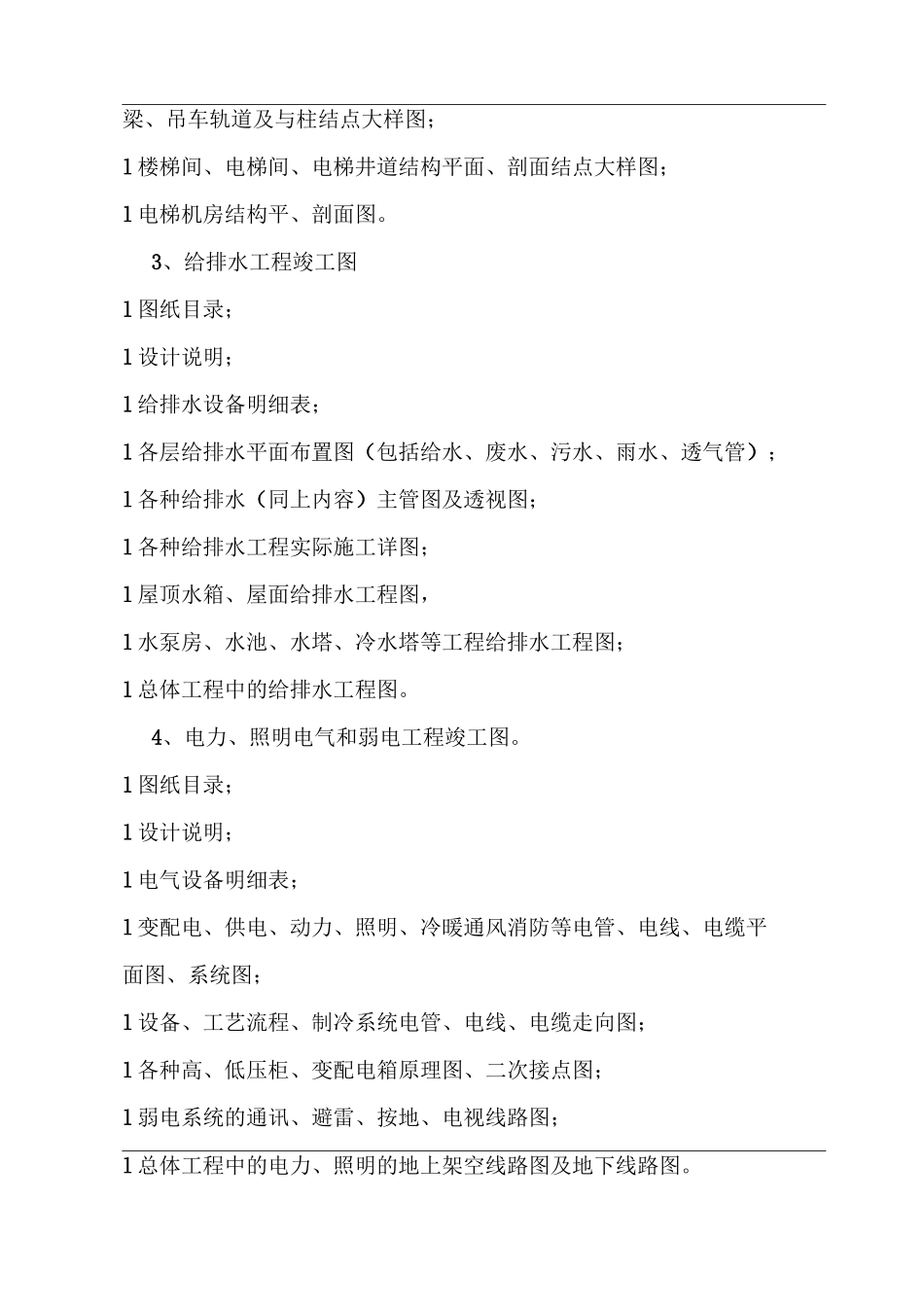

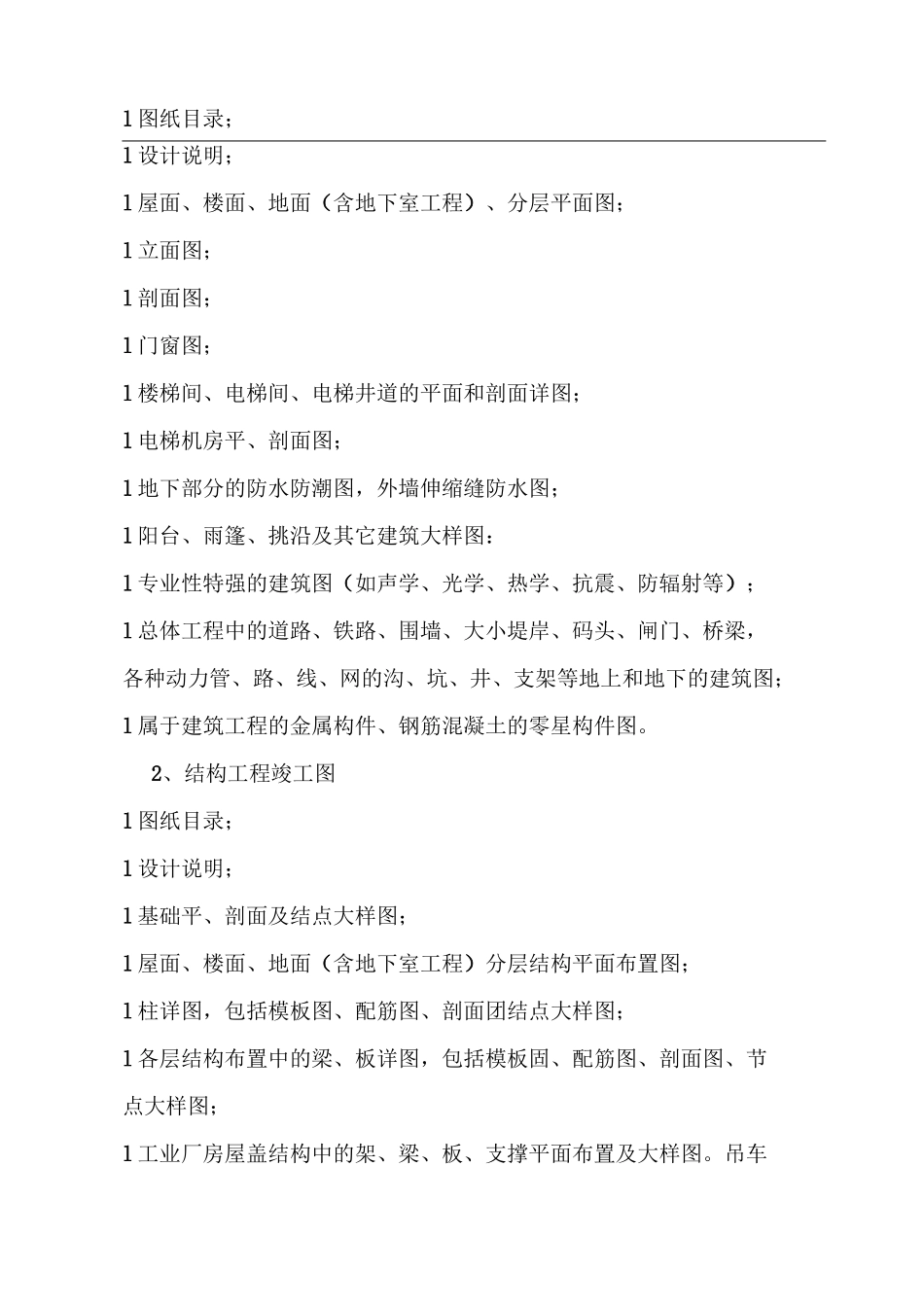

竣工图的编制要求（一）编制竣工图的范围、内容△竣工图编制范围：在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程，都要编制竣工图。”要求所有上述规定范围内的工程项目都要编制竣工图，特别是工程的隐蔽部位要重点做好竣工图的编制工作。△竣工图编制基本内容：由以下两方面组成：即总体方面和专业方面。（1）总体方面1、项目总平面布置图、位置图及地形图；2、设计图总目录；3、设计总说明；4、总体工程图；5、各单项工程图。⑵ 各专业方面：包括土建工程（含建筑、结构）竣工图；给排水工程竣工图；电力、照明电气和弱电（包括通讯、避雷、接地、电视等）工程竣工图;暖通工程（包括采暖、通风、空调）竣工图；煤气（以及氧气、乙炔气、蒸气、压缩空气等等）工程竣工图；设备及工艺流程竣工图。具体内容如下：1、建筑工程竣工图l 图纸目录；l 设计说明；l 屋面、楼面、地面（含地下室工程）、分层平面图；l 立面图；l 剖面图；l 门窗图；l 楼梯间、电梯间、电梯井道的平面和剖面详图；l 电梯机房平、剖面图；l 地下部分的防水防潮图，外墙伸缩缝防水图；l 阳台、雨篷、挑沿及其它建筑大样图：l 专业性特强的建筑图（如声学、光学、热学、抗震、防辐射等）；l 总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁，各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图；l 属于建筑工程的金属构件、钢筋混凝土的零星构件图。2、结构工程竣工图l 图纸目录；l 设计说明；l 基础平、剖面及结点大样图；l 屋面、楼面、地面（含地下室工程）分层结构平面布置图；l 柱详图，包括模板图、配筋图、剖面团结点大样图；l 各层结构布置中的梁、板详图，包括模板固、配筋图、剖面图、节点大样图；l 工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图。吊车梁、吊车轨道及与柱结点大样图；l 楼梯间、电梯间、电梯井道结构平面、剖面结点大样图；l 电梯机房结构平、剖面图。3、给排水工程竣工图l 图纸目录；l 设计说明；l 给排水设备明细表；l 各层给排水平面布置图（包括给水、废水、污水、雨水、透气管）；l 各种给排水（同上内容）主管图及透视图；l 各种给排水工程实际施工详图；l 屋顶水箱、屋面给排水工程图，l 水...
