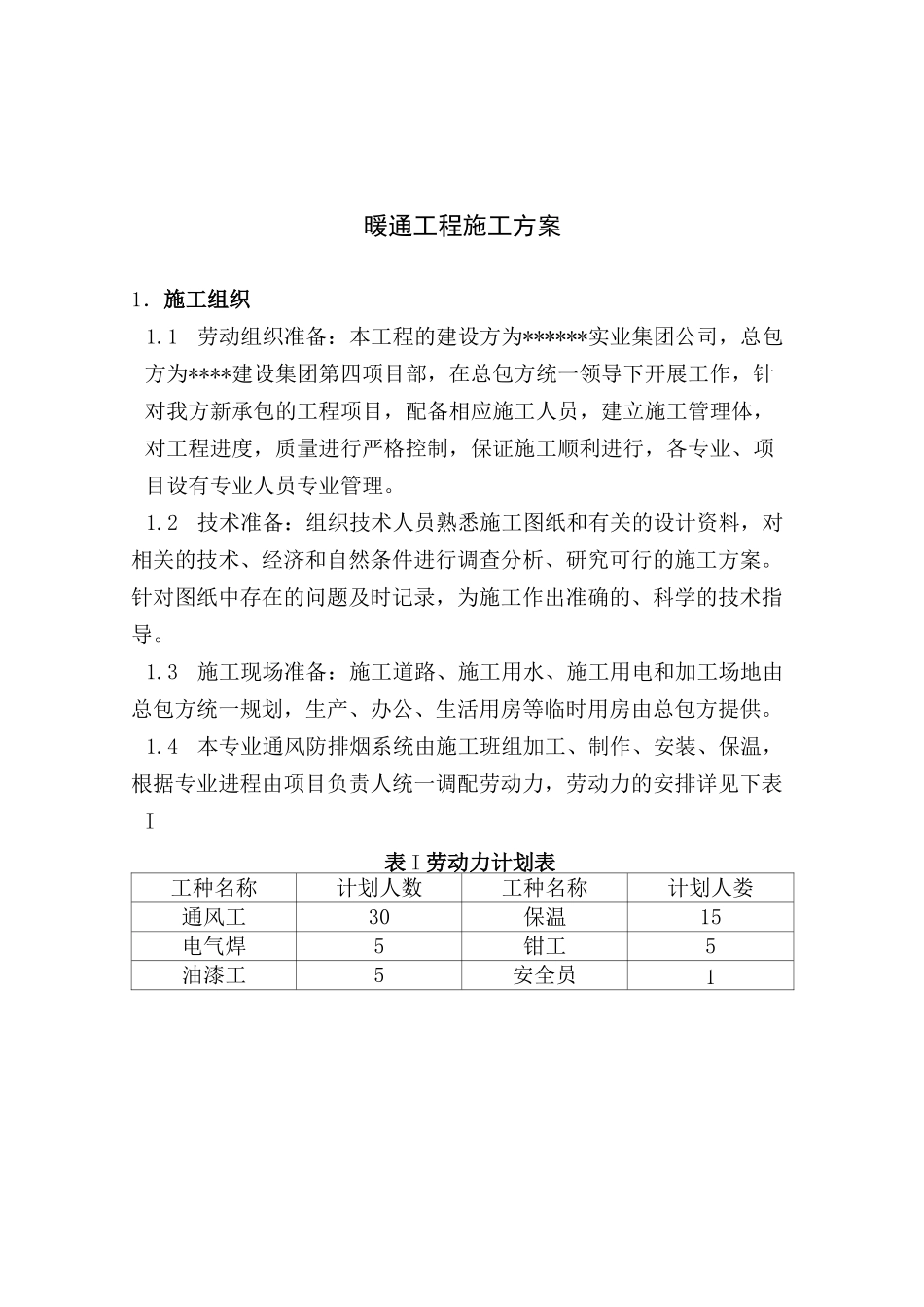

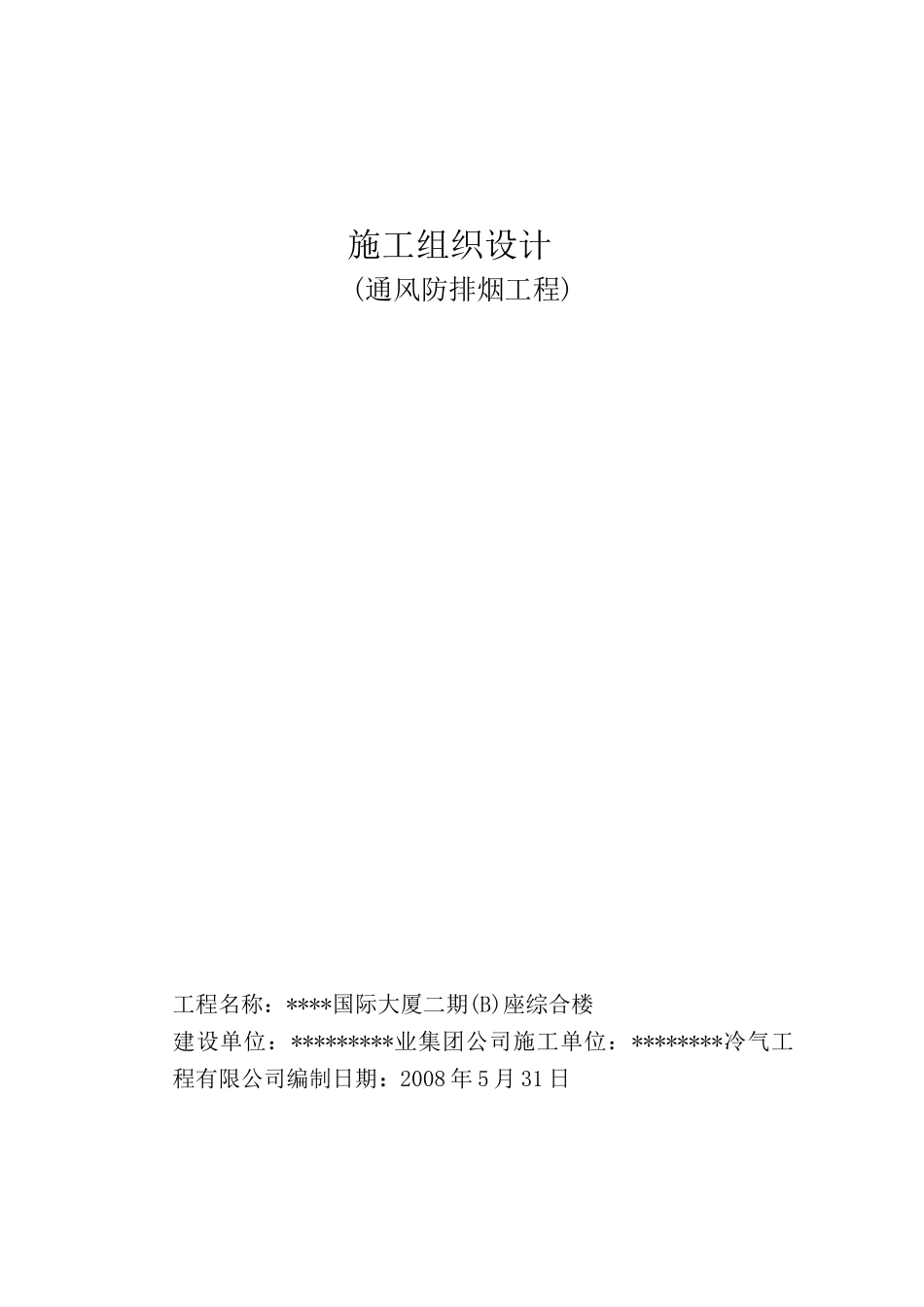

施工组织设计(通风防排烟工程)工程名称：****国际大厦二期(B)座综合楼建设单位：*********业集团公司施工单位：********冷气工程有限公司编制日期：2008 年 5 月 31 日暖通工程施工方案1．施工组织1.1劳动组织准备：本工程的建设方为******实业集团公司，总包方为****建设集团第四项目部，在总包方统一领导下开展工作，针对我方新承包的工程项目，配备相应施工人员，建立施工管理体，对工程进度，质量进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理。1.2技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析、研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导。1.3施工现场准备：施工道路、施工用水、施工用电和加工场地由总包方统一规划，生产、办公、生活用房等临时用房由总包方提供。1.4本专业通风防排烟系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见下表I表 I 劳动力计划表工种名称计划人数工种名称计划人娄通风工30保温15电气焊5钳工5油漆工5安全员1临电2材料、机械11.5 施工机具准备具体施工用机具见下表 II。表 II 施工机具计划表机具名称数量机具名称数量龙门剪板机2 台电动剪刀2 把折方机2 台手动电钻6 把联合咬口机2 台电锤6 把立式咬口机2 台倒链（10T）2 个单边咬口机2 台对讲机5 组电焊机3 台叶轮式风速仪1 个砂轮切割机4 台噪声测试仪1 个套丝机2 台冲击钻2 把台钻2 台电动打击泵1 台2•主要项目施工方法及要求2.1通风做法2.2 施工技术人员要认真审图，分清不同用途管径采用不同壁厚的材质 制 作 风 管 ， 用 料 规 格 应 符 合 施 工 规 范 及 设 计 要 求 （ GB50243-2002）。2.3通风工程制作工艺流程：领料_「下料—剪切—咬口制作一风管折方—成型_法兰下料一打铆钉孔一焊接—打螺栓孔 T 刷漆铆法兰—翻边 f 检验—安装2.4 法兰制作本工程 630mm 以上的风管采用角钢法兰连接方式,630mm以下风管采用插条连接方式，插条四周要求打高分子密封胶。风管使用法兰连接方式及用料如下表 III。表 III 矩形风管法兰用料表矩形风管大边长（mm）法兰用料规格（mm）$630L25X3L40X4800—1250L30X41600—25002.5 空调通风管及部件加工和连接2.6 法兰焊接要求平整，不大于 1mm，对角不大于 3mm，边长水大于3mm,铝...
