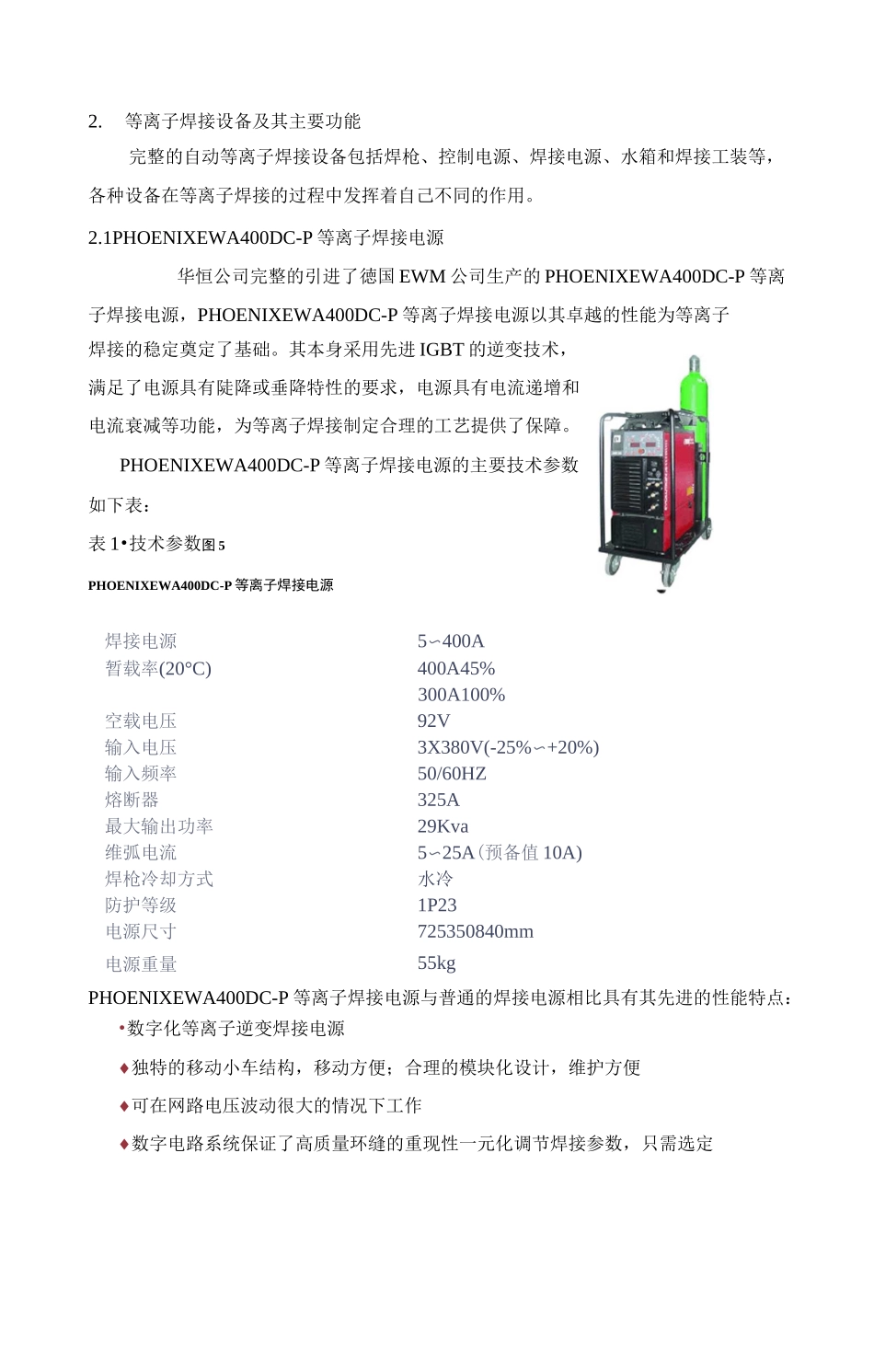

目录1.等离子焊接方法简介 21.1 简介 21.2 等离子电弧 21.3 等离子基本焊接方法 32.等离子焊接设备及其主要功能 32.1 PHOENIXEWA400DC-P 等离子焊接电源 32.2 HP400 等离子焊枪 52.3 等离子焊接控制电源 62.4RC-3 型冷却水箱 62.5 焊接工装 73.等离子焊接方法的主要参数 83.1 焊接电流 83.2 等离子气流量 83.3 焊接速度 83.4 喷嘴距离 93.5 正面保护气流量 94.等离子焊接操作及其注意事项 95.常见故障及其解决方法 111.等离子焊接方法简介1.1 简介等离子焊接是当今焊接中等厚度金属材料的首选方法，电流范围可达 0.1〜500A,适合于厚度在 0.1mm〜9mm 的不锈钢、合金钢、钛合金、線基合金及铝合金的焊接，釆用这种焊接方法可以获得质量优良的焊缝和更快的焊接速度，从而大大提高产品的制造质量和竞争优势。华恒公司自创立之出一直致力于等离子焊接设备的研究及生产，以及等离子焊接工艺拟订和更新，并取得了显着的成果。目前己制造出了等离子焊接电源及焊枪等整套设备，并己成功的应用到染整、食品、管道等行业的生产和制造之中,并得到了广大用户的一致好评。下图为等离子焊接在全国各种行业中的儿个应用实例:图 1 操作机等离子焊接的应用图 2 边梁等离子焊接的应用 1图 3 边梁等离子焊接的应用 2 图 4 纵环缝等离子焊接的应用1.2 等离子电弧等离子焊接主要是获得等离子弧，等离子弧是利用等离子枪将阴极和阳极之间的自由电弧压缩成高温、高电离度、高能量密度及高焰流速度的电弧。自由电弧经过等离子焊枪中的三个压缩：机械压缩，热压缩和电磁压缩后形成等离子电弧，等离子电弧的功率及温度明显高于自由电弧，其功率基本上是自由电弧的两倍。等离子电弧主要分为三种类型：1.非转移型等离子电弧主要用于非金属材料的焊接。2.转移型等离子电弧金属材料的焊接一般采用此电弧。3.联合型电弧主要用于电流小于 30A 以下的微束等离子焊接。13 等离子基本焊接方法按焊缝成型原理，等离子焊接有两种基本的焊接方法：小孔型等离子焊接及熔透型等离子焊接。1.小孔型等离子焊接利用小孔效应实现等离子焊接的方法称为小孔型等离子焊接。小孔型等离子焊接的主要优点在于可以单道焊接厚板，板厚的范围：1.6〜小孔法一般用于平焊。由于小孔法产生较为对称的焊缝，焊接横向变形小。2.熔透型等离子焊接焊接过程只熔透工件，但不产生小孔效应的等离子焊接方法。当离子气较小，弧柱受压缩的程度较弱时，这种等离子...
