医用气体流量计算与设备选型精华版VIP免费

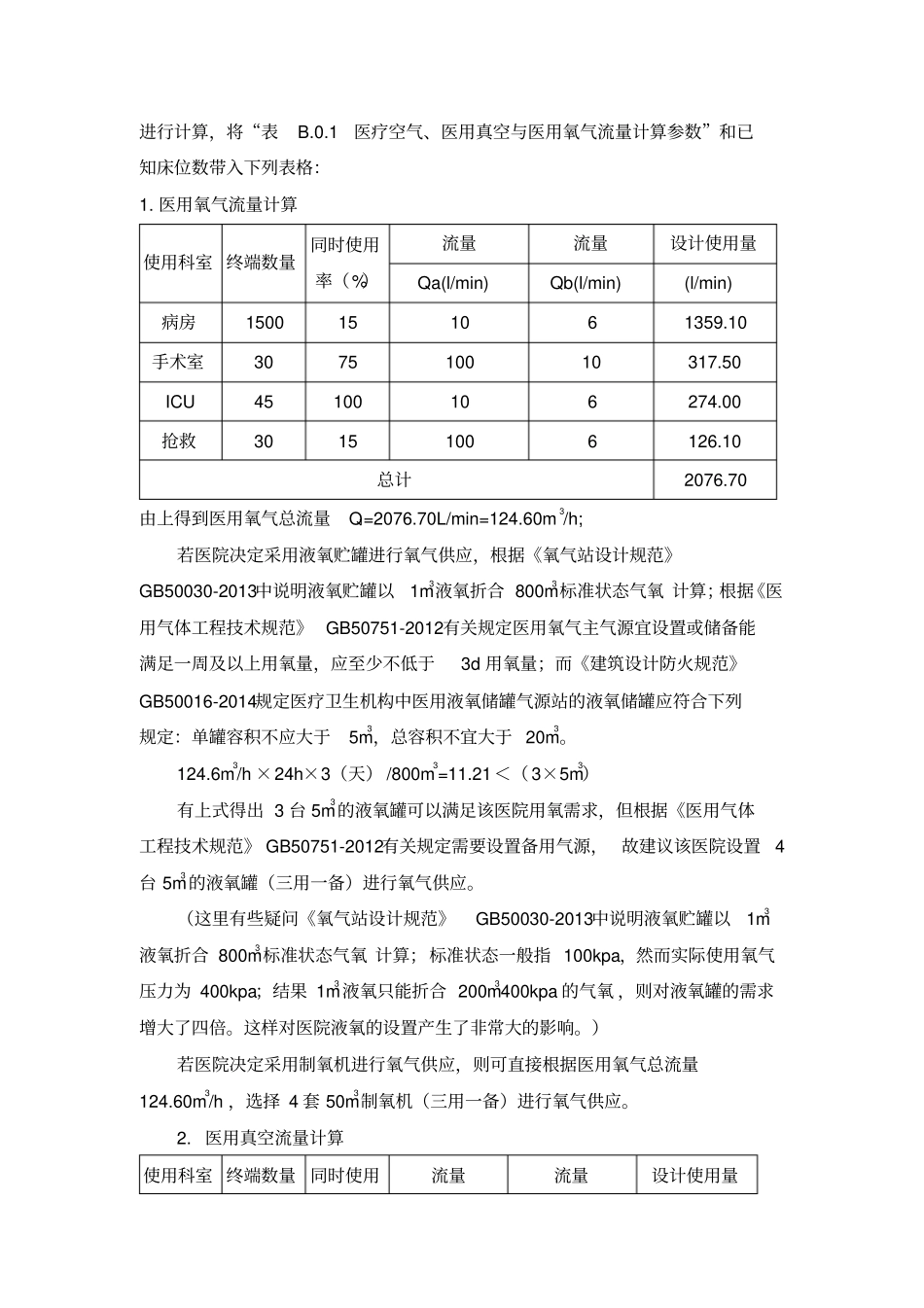

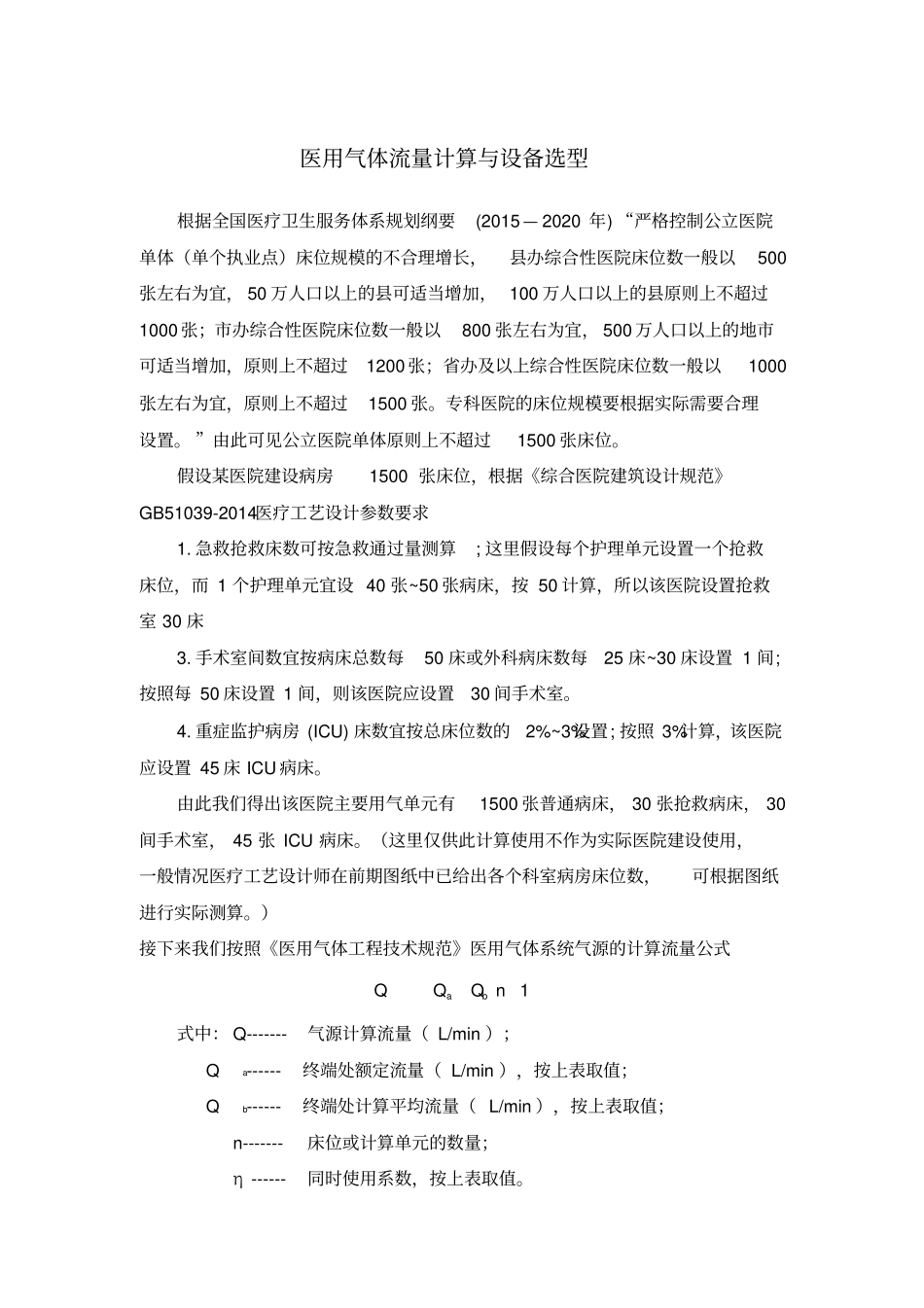

医用气体流量计算与设备选型根据全国医疗卫生服务体系规划纲要(2015 — 2020 年) “严格控制公立医院单体（单个执业点）床位规模的不合理增长，县办综合性医院床位数一般以500张左右为宜， 50 万人口以上的县可适当增加， 100 万人口以上的县原则上不超过1000 张；市办综合性医院床位数一般以800 张左右为宜， 500 万人口以上的地市可适当增加，原则上不超过1200 张；省办及以上综合性医院床位数一般以1000张左右为宜，原则上不超过1500 张。专科医院的床位规模要根据实际需要合理设置。 ”由此可见公立医院单体原则上不超过1500 张床位。假设某医院建设病房1500 张床位，根据《综合医院建筑设计规范》GB51039-2014医疗工艺设计参数要求1. 急救抢救床数可按急救通过量测算; 这里假设每个护理单元设置一个抢救床位，而 1 个护理单元宜设 40 张~50 张病床，按 50 计算，所以该医院设置抢救室 30 床3. 手术室间数宜按病床总数每50 床或外科病床数每25 床~30 床设置 1 间;按照每 50 床设置 1 间，则该医院应设置30 间手术室。4. 重症监护病房 (ICU) 床数宜按总床位数的2%~3%设置; 按照 3%计算，该医院应设置 45 床 ICU 病床。由此我们得出该医院主要用气单元有1500 张普通病床， 30 张抢救病床， 30间手术室， 45 张 ICU 病床。（这里仅供此计算使用不作为实际医院建设使用，一般情况医疗工艺设计师在前期图纸中已给出各个科室病房床位数，可根据图纸进行实际测算。）接下来我们按照《医用气体工程技术规范》医用气体系统气源的计算流量公式1nQQQba式中： Q-------气源计算流量（ L/min ）； Qa------终端处额定流量（ L/min ），按上表取值； Qb------终端处计算平均流量（ L/min ），按上表取值；n-------床位或计算单元的数量；η ------同时使用系数，按上表取值。进行计算，将“表B.0.1 医疗空气、医用真空与医用氧气流量计算参数”和已知床位数带入下列表格：1. 医用氧气流量计算使用科室 终端数量同时使用率（%）流量流量设计使用量Qa(l/min) Qb(l/min) (l/min) 病房1500 15 10 6 1359.10 手术室30 75 100 10 317.50 ICU 45 100 10 6 274.00 抢救30 15 100 6 126.10 总计2076.70 由上得到医用氧气总流量Q1=2076.70L/min=124.60m3/h; 若医院决定采用液氧贮罐进行氧气供应，根据《氧气站设计规范》GB50030-2013中说明液氧贮罐以1m3液氧折合 800...
