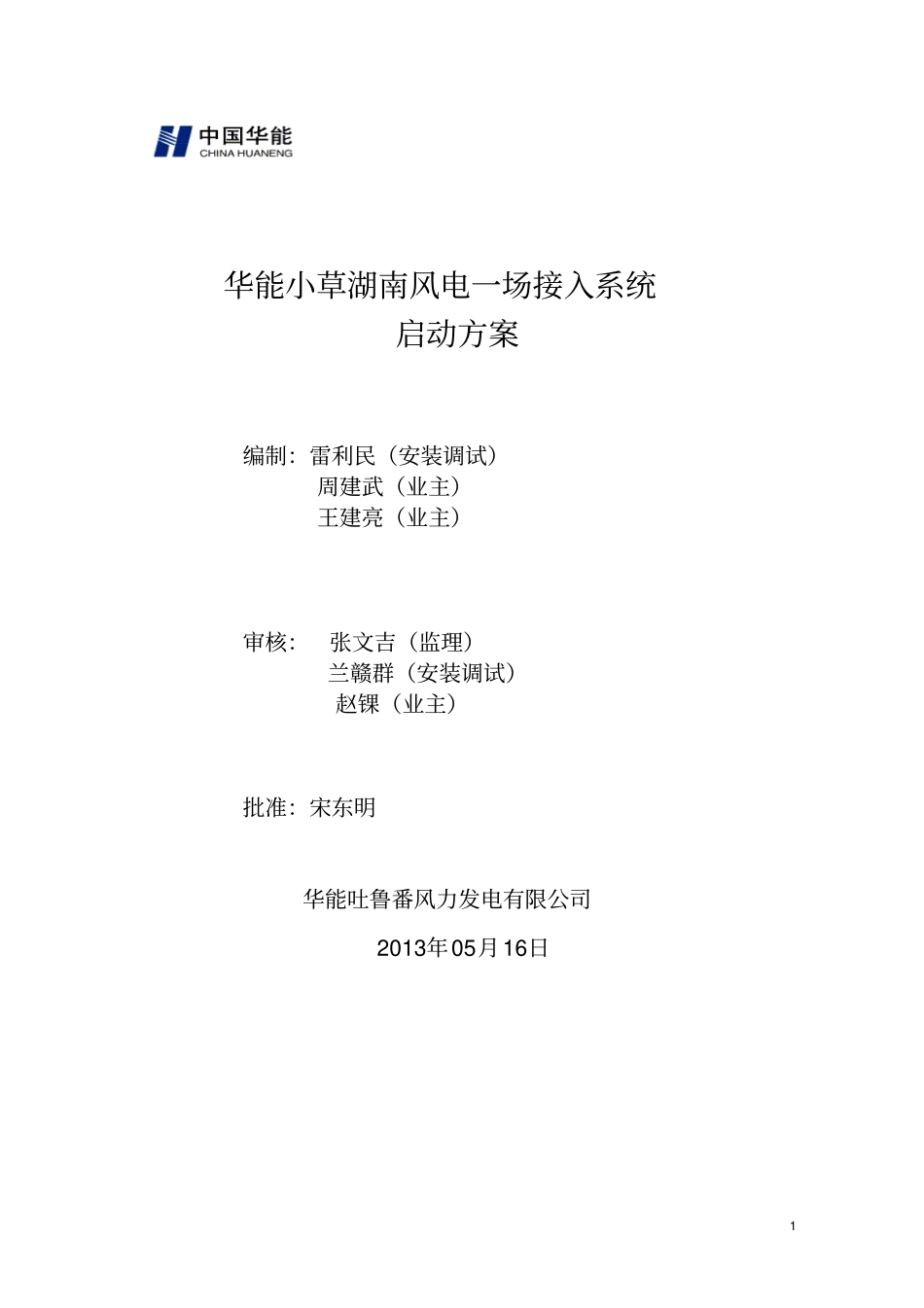

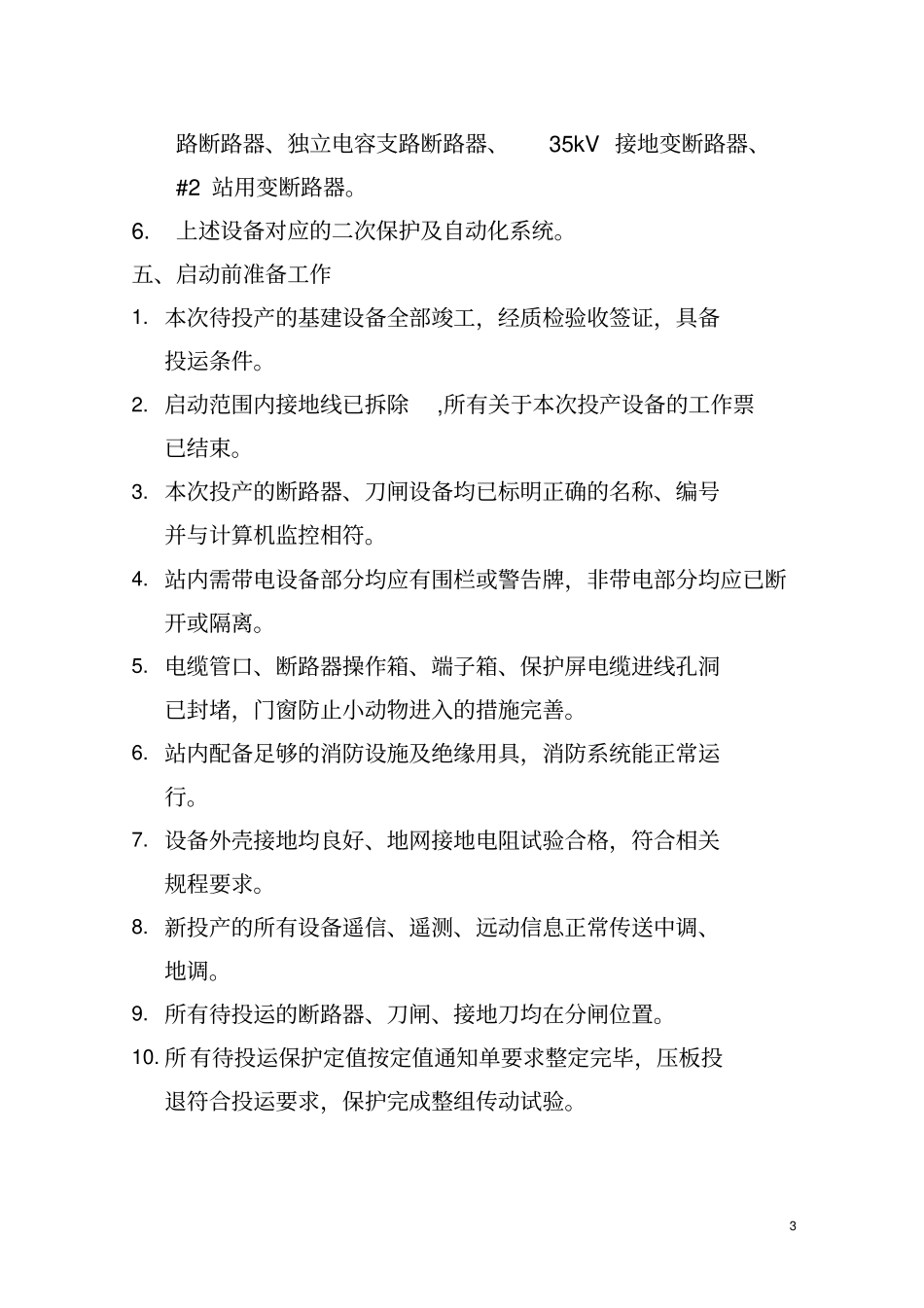

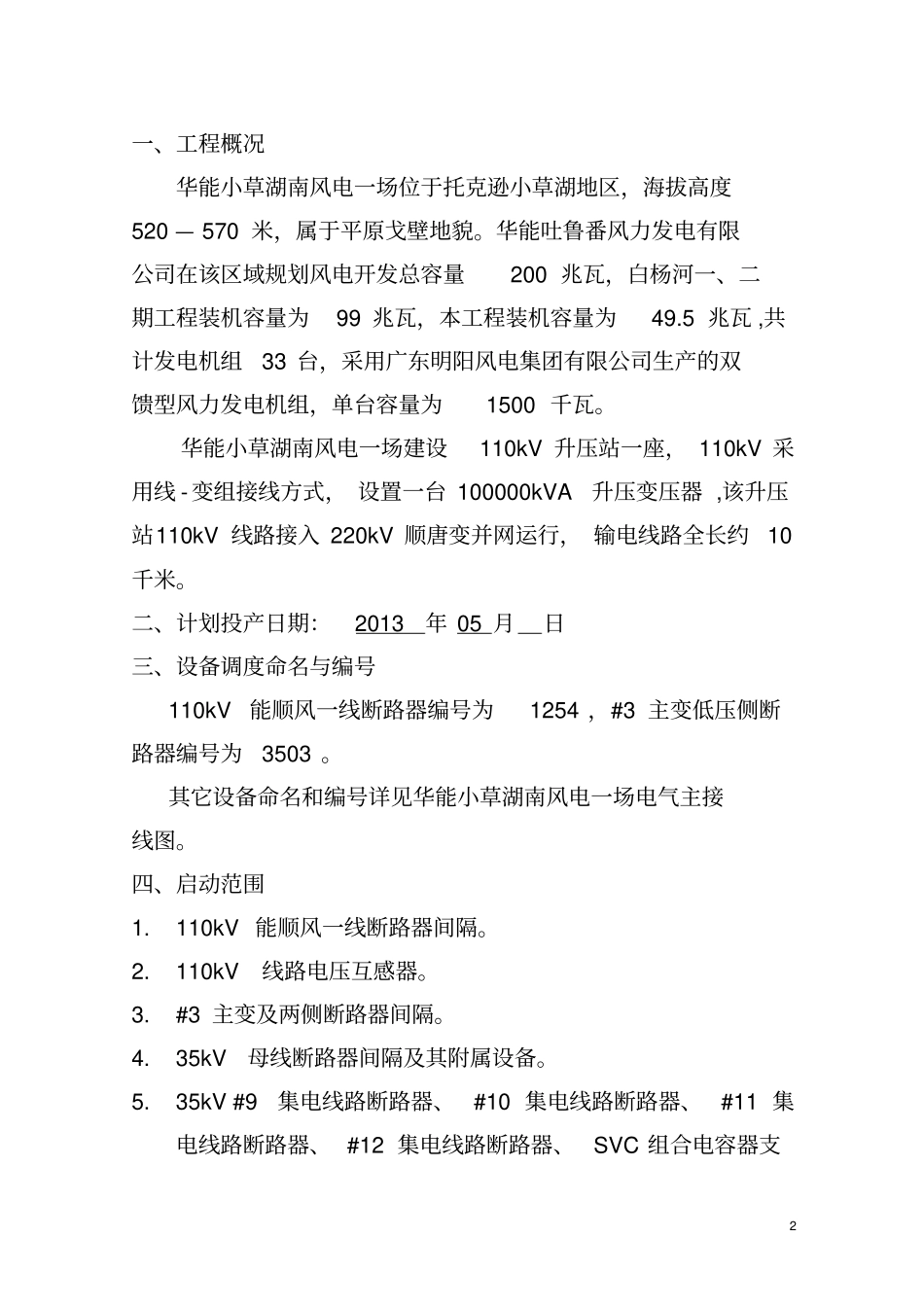

1 华能小草湖南风电一场接入系统启动方案编制：雷利民（安装调试）周建武（业主）王建亮（业主）审核：张文吉（监理）兰赣群（安装调试）赵锞（业主）批准：宋东明华能吐鲁番风力发电有限公司2013年05月16日2 一、工程概况华能小草湖南风电一场位于托克逊小草湖地区，海拔高度520 — 570 米，属于平原戈壁地貌。华能吐鲁番风力发电有限公司在该区域规划风电开发总容量200 兆瓦，白杨河一、二期工程装机容量为99 兆瓦，本工程装机容量为49.5 兆瓦 ,共计发电机组33 台，采用广东明阳风电集团有限公司生产的双馈型风力发电机组，单台容量为1500 千瓦。华能小草湖南风电一场建设110kV 升压站一座， 110kV 采用线 -变组接线方式， 设置一台 100000kVA升压变压器 ,该升压站110kV 线路接入 220kV 顺唐变并网运行， 输电线路全长约10千米。二、计划投产日期：2013 年 05 月日三、设备调度命名与编号110kV能顺风一线断路器编号为1254 ，#3 主变低压侧断路器编号为3503 。其它设备命名和编号详见华能小草湖南风电一场电气主接线图。四、启动范围1.110kV 能顺风一线断路器间隔。2.110kV 线路电压互感器。3.#3 主变及两侧断路器间隔。4.35kV 母线断路器间隔及其附属设备。5.35kV #9集电线路断路器、#10 集电线路断路器、#11 集电线路断路器、 #12 集电线路断路器、SVC 组合电容器支3 路断路器、独立电容支路断路器、35kV 接地变断路器、#2 站用变断路器。6.上述设备对应的二次保护及自动化系统。五、启动前准备工作1. 本次待投产的基建设备全部竣工，经质检验收签证，具备投运条件。2. 启动范围内接地线已拆除,所有关于本次投产设备的工作票已结束。3. 本次投产的断路器、刀闸设备均已标明正确的名称、编号并与计算机监控相符。4. 站内需带电设备部分均应有围栏或警告牌，非带电部分均应已断开或隔离。5. 电缆管口、断路器操作箱、端子箱、保护屏电缆进线孔洞已封堵，门窗防止小动物进入的措施完善。6. 站内配备足够的消防设施及绝缘用具，消防系统能正常运行。7. 设备外壳接地均良好、地网接地电阻试验合格，符合相关规程要求。8. 新投产的所有设备遥信、遥测、远动信息正常传送中调、地调。9. 所有待投运的断路器、刀闸、接地刀均在分闸位置。10. 所有待投运保护定值按定值通知单要求整定完毕，压板投退符合投运要求，保护完成整组传动试验。4 11. 待投产线路的线路参数测试完成且合格，光纤保护能正常...
