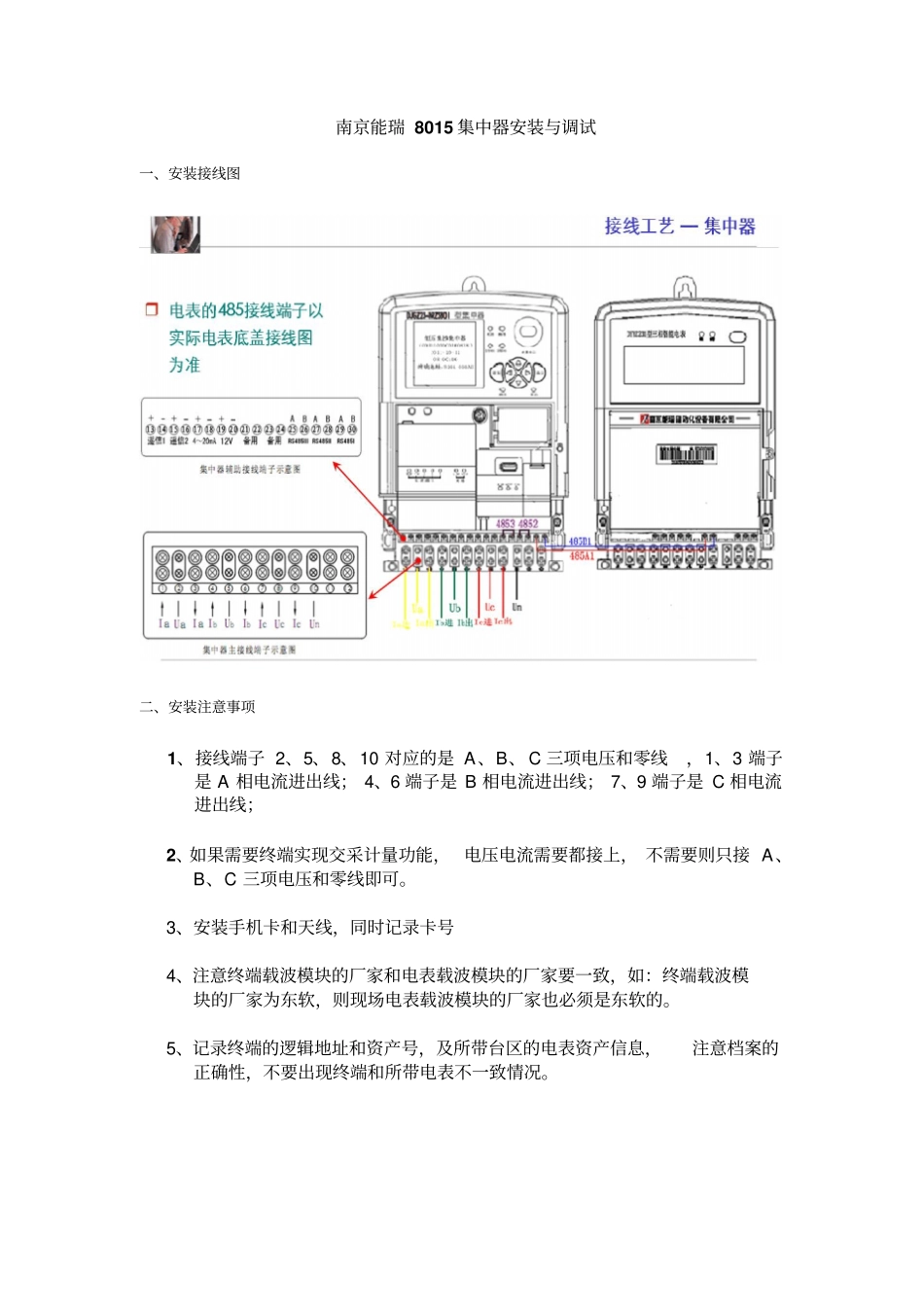

南京能瑞 8015 集中器安装与调试一、安装接线图二、安装注意事项1、接线端子 2、5、8、10 对应的是 A、B、 C 三项电压和零线，1、3 端子是 A 相电流进出线； 4、6 端子是 B 相电流进出线； 7、9 端子是 C 相电流进出线；2、如果需要终端实现交采计量功能， 电压电流需要都接上， 不需要则只接 A、B、C 三项电压和零线即可。3、安装手机卡和天线，同时记录卡号4、注意终端载波模块的厂家和电表载波模块的厂家要一致，如：终端载波模块的厂家为东软，则现场电表载波模块的厂家也必须是东软的。5、记录终端的逻辑地址和资产号，及所带台区的电表资产信息，注意档案的正确性，不要出现终端和所带电表不一致情况。三、主站建档在朗新 186 系统中建档，不做赘述，可以联系主站厂家。四、主站调试在朗新 186 系统中建完档以后，同步到《用户用电信息采集系统》，从主站下发测量点配置信息，具体如何下发可以联系主站厂家。通讯端口： 31：表示载波（小无线）通讯协议： 1： DL/T 645-1997 30：DL/T 645-2007 （最多）2：交流采样装置通信协议通讯速率： DL/T 645-1997 ，1200 DL/T 645-2007 ，2400 用户大类：0：缺省值1：大型专变用户2：中小型专变用户3：三相一般工商业用户4：单相一般工商业用户5：居民用户（典型配置）6：公用配变考核计量点用户小类： 0：缺省值1：单相智能电能表用户（典型配置）2：三相智能电能表用户重点用户： 0：非重点用户（典型配置）1：重点用户五、下发任务下发日冻结任务和其它任务， 具体下发哪些任务要结合当地的考核数据项来定，或者联系主站厂家。六、现场终端档案读取（或者档案可以从主站导出来）主站导档案比较快捷，以下是从现场终端借助掌机导取档案步骤：1、新建终端开机 — 程序— 确认 — — 确认 — 终端参数 — 确认 — 确认 — 终端档案— 确认，进入如下画面：然后进行终端信息输入：终端名称：输入终端逻辑地址行政区划：终端面板上的逻辑地址前四位终端地址：终端面板上的逻辑地址后四位输完之后点击确认 — 退出— 退出— 退出2、 查询测量点档案库存开机 — 程序— 确认 — — 确认 — 电表参数 — 确认— 终端列表 — 确认— 选择对应台区终端 — 确认 — 电表参数 — 确认 — 查询测量点档案库存— 确认 — 完成后点击 1 3、 查询测量点数据库存开机 — 程序— 确认 — —...
