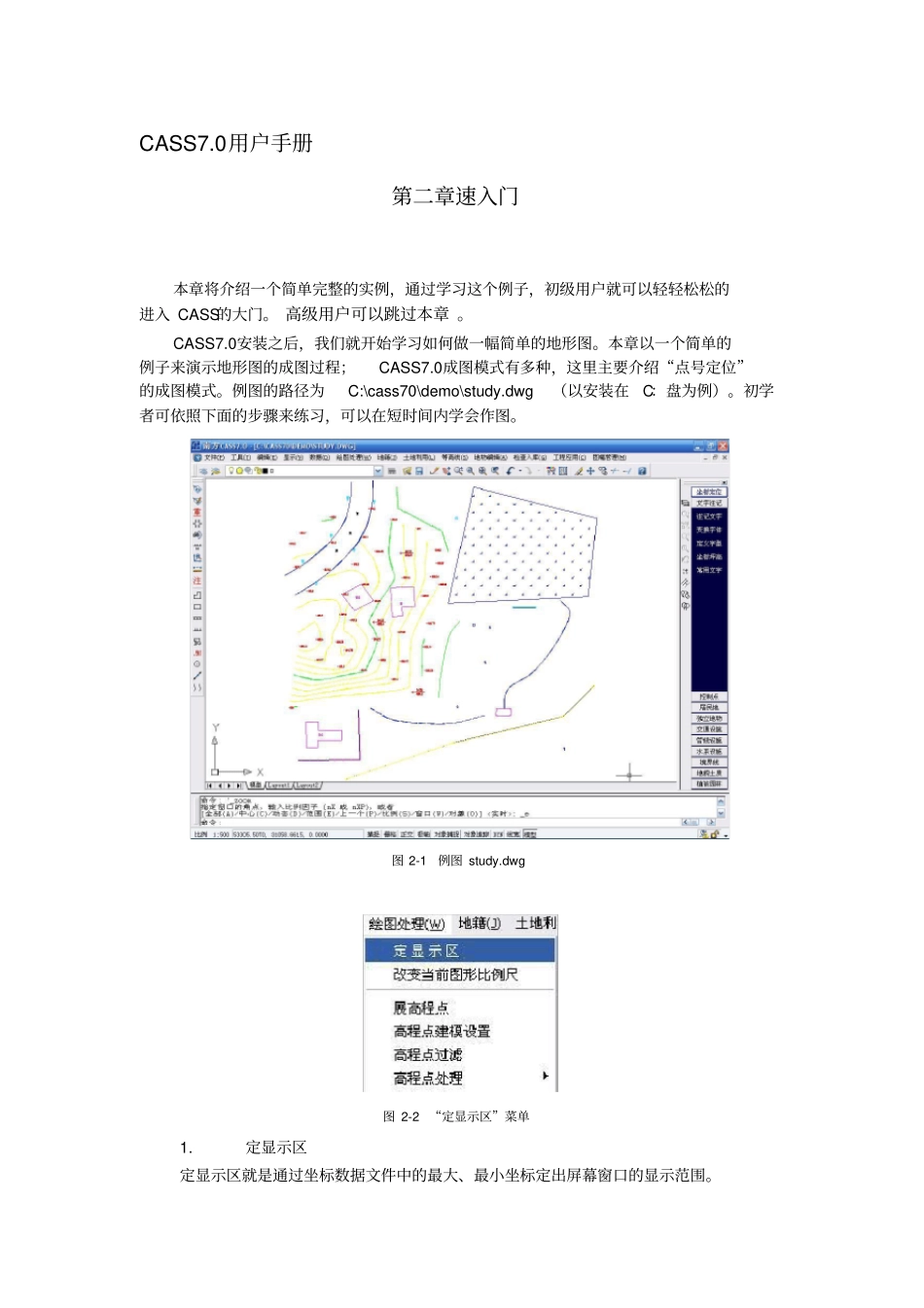

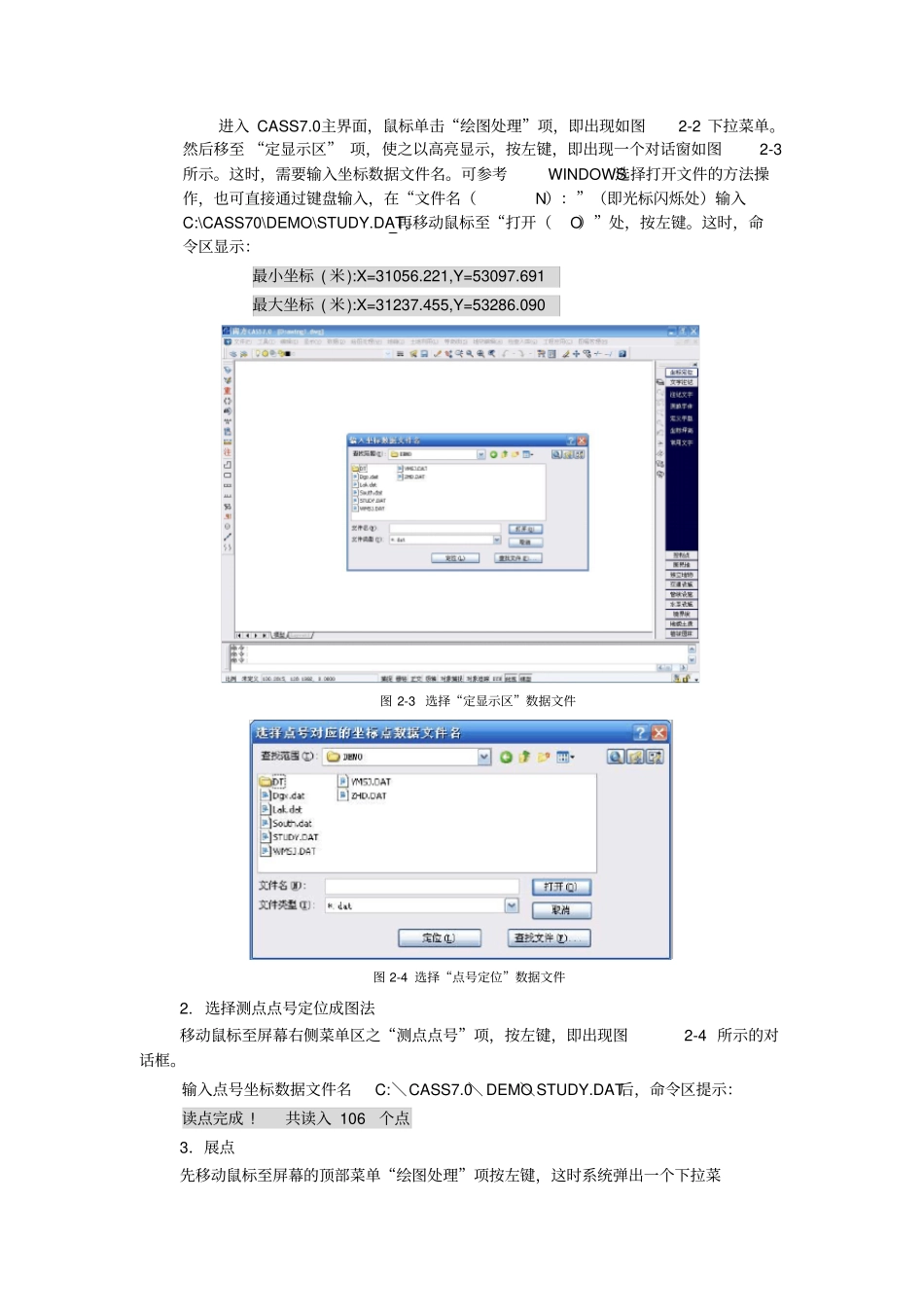

CASS7.0用户手册第二章速入门本章将介绍一个简单完整的实例，通过学习这个例子，初级用户就可以轻轻松松的进入 CASS的大门。 高级用户可以跳过本章 。CASS7.0安装之后，我们就开始学习如何做一幅简单的地形图。本章以一个简单的例子来演示地形图的成图过程；CASS7.0成图模式有多种，这里主要介绍“点号定位”的成图模式。例图的路径为C:\cass70\demo\study.dwg（以安装在C：盘为例）。初学者可依照下面的步骤来练习，可以在短时间内学会作图。图 2-1 例图 study.dwg 图 2-2 “定显示区”菜单1.定显示区定显示区就是通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范围。进入 CASS7.0主界面，鼠标单击“绘图处理”项，即出现如图2-2 下拉菜单。然后移至 “定显示区” 项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。这时，需要输入坐标数据文件名。可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。这时，命令区显示：最小坐标 ( 米):X=31056.221,Y=53097.691 最大坐标 ( 米):X=31237.455,Y=53286.090 图 2-3 选择“定显示区”数据文件图 2-4 选择“点号定位”数据文件2. 选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4 所示的对话框。输入点号坐标数据文件名C:＼CASS7.0＼ DEMO＼STUDY.DAT后，命令区提示：读点完成 ! 共读入 106 个点3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5 所示，按左键后，便出现如图2-3 所示的对话框。图 2-5 选择“展野外测点点号”图 2-6 STUDY.DAT展点图输入对应的坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，便可在屏幕上展出野外测点的点号，如图2-6 所示。4．绘平面图下面可以灵活使用工具栏中的缩放工具进行局部放大以方便编图（工具栏的使用方法详见《参考手册》第一章）。我们先把左上角放大，选择右侧屏幕菜单的“交通设施 / 公路”按钮，弹出如下图的界面。图 2-7 选择屏幕菜单“交通设施/ 公路”找到“平行等外公路”并选中，再点击“OK”，命令区提示：绘图比例尺 1: 输入 500，回车。点 P/< 点号 >输入 92，回车。点 P/< 点号 >输入 45，回车。点 P/< 点号...
