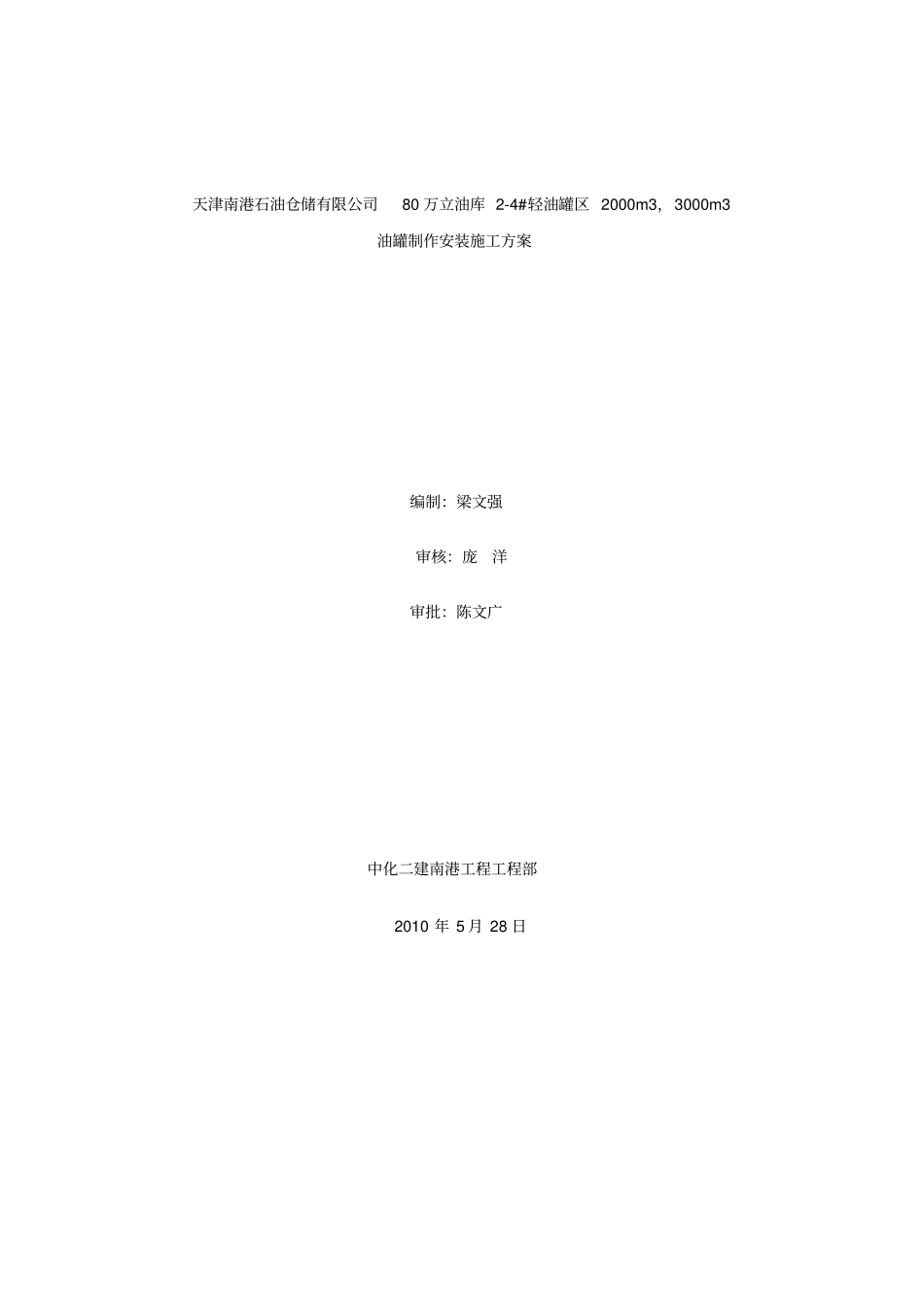

天津南港石油仓储有限公司80 万立油库 2-4#轻油罐区 2000m3，3000m3油罐制作安装施工方案编制：梁文强审核：庞洋审批：陈文广中化二建南港工程工程部2010 年 5 月 28 日目录1、工程概述12、编制依据23 施工组织机构设置33.1 机构设置33.2 管理机构设置图33.3 部职能部门分工44、施工程序及储罐制作安装工艺流程55、施工准备56、材料检验及存放67、预制加工88、设备组装焊接109、焊接检验及设备实验1410.、除锈、防腐、保温施工方案1710.1、简况说明：1710.2、编制依据及执行规范1810.3、除锈施工1810.4、防腐蚀施工1910.5、罐体保温层施工1910.6、保护层地施工1911、质量保证措施2012、安全保证措施2412、环境保护措施及文明施工2513、资源配置2614、施工现场平面布置图2915、施工进度计划2916、工程竣工交工资料3017、焊接工艺评定3018、罐体排版图301、工程概述天津滨海南港石油仓储有限公司80 万立油库， 2-4#轻油罐区，包括3 台 3000m3地柴油罐， 3 台 3000m3地煤油罐， 3 台 2000m3地柴油罐， 3 台 2000m3地煤油罐，其工作量及技术特性如下表：罐位号： T-07001\T-07003\T-07005储罐名称煤油罐公称容积3000m3储罐直径17000mm罐壁高度15850mm设计压力1960P设计温度50℃工作压力常压工作温度常温主体材料Q235-B储存介质煤油重量（ kg）86961罐位号： T-07007\T-07009\T-07011储罐名称柴油罐公称容积3000m3储罐直径17000mm罐壁高度15850mm设计压力1960P设计温度50℃工作压力常压工作温度40℃主体材料Q235-B储存介质柴油重量（ kg）86961罐位号： T-07002\T-07004\T-07006储罐名称煤油罐公称容积2000m3储罐直径14500mm罐壁高度14350mm设计压力1960P设计温度50℃工作压力常压工作温度常温主体材料Q235-B储存介质煤油重量（ kg）61172罐位号： T-07008\T-07010\T-07012储罐名称柴油罐公称容积2000m3储罐直径14500mm罐壁高度14350mm设计压力1960P设计温度50℃工作压力常压工作温度40℃主体材料Q235-B储存介质柴油重量（ kg）611722、编制依据2.1 天津辰鑫石化工程设计有限公司设计地天津滨海南港石油仓储有限公司80 万立油库图纸2.2 立式圆筒型钢制焊接储罐施工及验收规范 GB50128-20052.3《圆筒形钢制焊接油罐施工及验收规范》HGJ210-832.3 现场设备、工业管道焊接工程施工及验收规范GB50236-982.4 钢制压力容器焊接规程 JB/T4709-20052.5气焊、焊条电弧焊、气体保护焊和高能束焊地推荐坡口 GB/T985.1-200...
