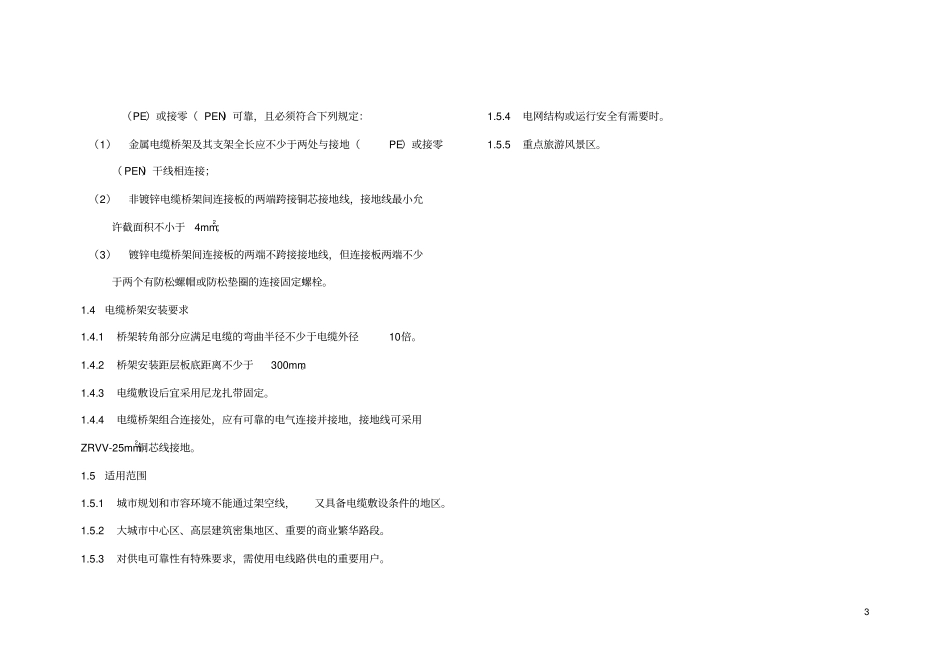

1 第六部分 10kV 电缆线路标准设计第四卷桥架模块第一篇设计说明2 第一章设计说明1.1 电缆桥架设计要求1.1.1 电缆桥架宜在室内的公共通道及楼层的安装。1.1.2 采用水平敷设时宜采用托盘式。1.1.3 垂直敷设宜采用梯架式。1.1.4 电缆桥架采用金属镀锌有盖电缆桥架。1.1.5 电缆桥架宜在六回线路以下。1.1.6 桥架弯曲半径应满足电缆最小的转弯半径。1.2 电缆防火设计要求1.2.1 铺设在电缆防火重要部位的电力电缆,应选用阻燃电缆。1.2.2 对电缆可能着火蔓延导致严重事故的回路、易受外部影响及波及火灾的电缆密集场所,应有适当的阻火分隔,并按工程的重要性、火灾几率及其特点和经济合理等因素,确定采取下列安全措施。在电缆沟(桥架)接口处,应采用防火包等材料封堵;阻火分隔包括设置防火门、防火墙、 耐火隔板与封闭式耐火槽盒。防火门、防火墙用于电缆隧道、电缆沟、电缆桥架以及上述通道分支处及出入口。耐火隔板用于电缆竖井和电缆层中电缆分隔。封闭式耐火槽盒的接口处和两端应用阻火包带或防火堵料密封。1.2.3在电缆进出线集中的电缆夹层中,如未全部采用阻燃电缆,为了把火灾事故限制在最小范围,尽量减小事故随时,可加设监控报警和固定自动灭火装置。1.2.4导线穿钢管敷设应避开有喷火和火料危险的场所(如窑头平台、窑尾预热器平台、熟料下料口附近等)并采取隔热措施,应选用阻燃电缆。若用桥架敷设时,应加盖板。1.3 接地1.3.1 桥架系统应具有可靠的电气连接并接地。1.3.2 当允许利用桥架系统构成接地干线回路时,应符合下列要求:( 1)托盘、梯架端部之间连接电阻不应大于0.00033 Ω 。接地孔应清除绝缘涂层;( 2)在伸缩缝或软连接处需采用编织铜线连接。1.3.3沿桥架全长另敷设接地干线时,每段(包括非直线段)托盘、梯架应至少有一点与接地干线可靠连接。1.3.4对于振动场所,在接地部位的连接处应装置弹簧垫圈。1.3.5金属电缆桥架及其支架和引人或引出的金属电缆导管必须接地3 (PE)或接零( PEN)可靠,且必须符合下列规定:(1)金属电缆桥架及其支架全长应不少于两处与接地(PE)或接零( PEN)干线相连接;(2)非镀锌电缆桥架间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于4mm2;(3)镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于两个有防松螺帽或防松垫圈的连接固定螺栓。1.4 电缆桥架安装要求1.4.1 桥架转角部分应满足电缆的弯曲半径不少于电缆外径10倍。1.4.2...
