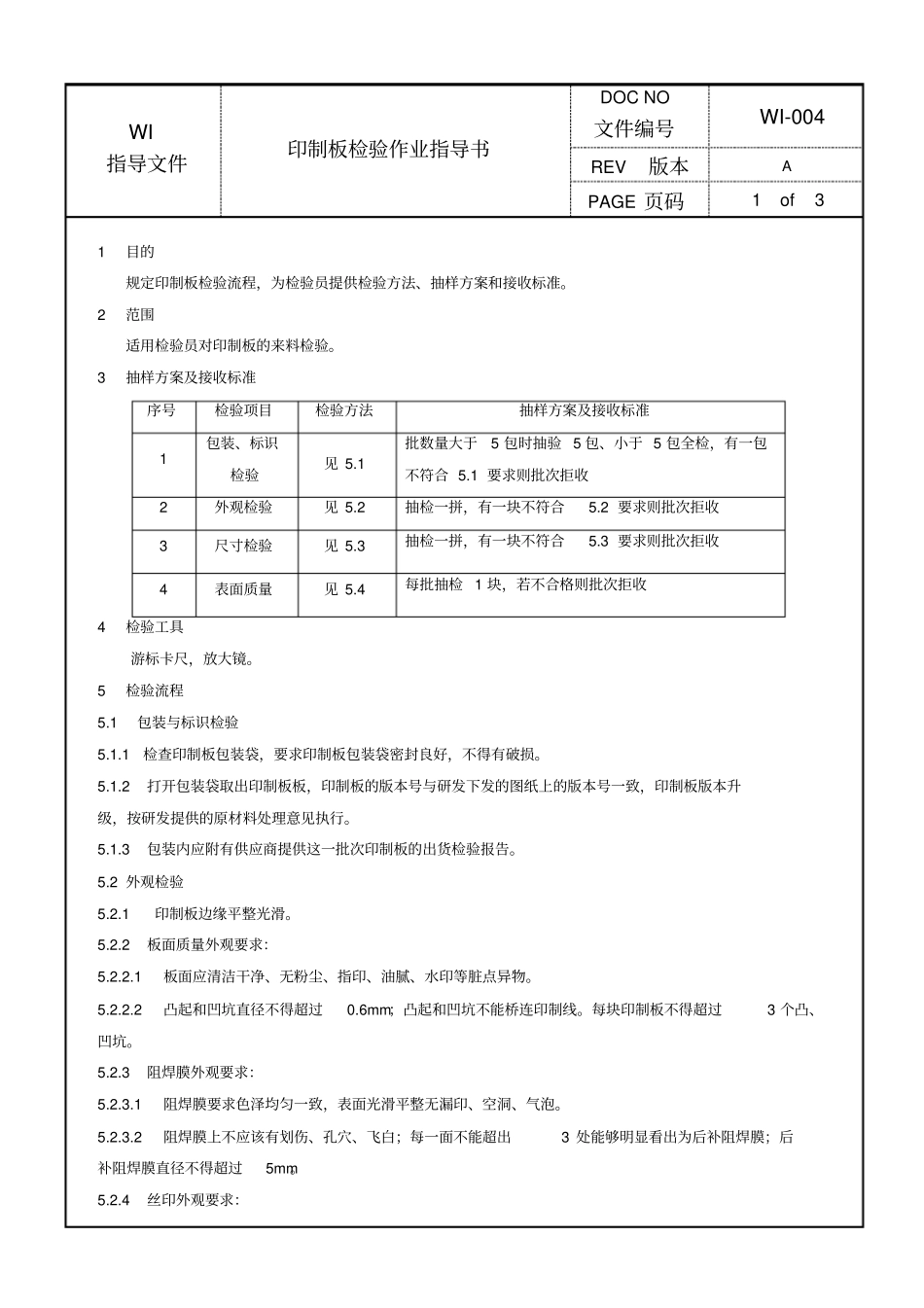

WI 指导文件印制板检验作业指导书DOC NO 文件编号WI-004 REV 版本APAGE 页码1 of 3 1目的规定印制板检验流程，为检验员提供检验方法、抽样方案和接收标准。2范围适用检验员对印制板的来料检验。3抽样方案及接收标准序号检验项目检验方法抽样方案及接收标准1 包装、标识检验见 5.1 批数量大于5 包时抽验 5 包、小于 5 包全检，有一包不符合 5.1 要求则批次拒收2 外观检验见 5.2 抽检一拼，有一块不符合5.2 要求则批次拒收3 尺寸检验见 5.3 抽检一拼，有一块不符合5.3 要求则批次拒收4 表面质量见 5.4 每批抽检 1 块，若不合格则批次拒收4检验工具游标卡尺，放大镜。5检验流程5.1包装与标识检验5.1.1检查印制板包装袋，要求印制板包装袋密封良好，不得有破损。5.1.2 打开包装袋取出印制板板，印制板的版本号与研发下发的图纸上的版本号一致，印制板版本升级，按研发提供的原材料处理意见执行。5.1.3 包装内应附有供应商提供这一批次印制板的出货检验报告。5.2 外观检验5.2.1 印制板边缘平整光滑。5.2.2 板面质量外观要求：5.2.2.1 板面应清洁干净、无粉尘、指印、油腻、水印等脏点异物。5.2.2.2 凸起和凹坑直径不得超过0.6mm；凸起和凹坑不能桥连印制线。每块印制板不得超过3 个凸、凹坑。5.2.3 阻焊膜外观要求：5.2.3.1 阻焊膜要求色泽均匀一致，表面光滑平整无漏印、空洞、气泡。5.2.3.2 阻焊膜上不应该有划伤、孔穴、飞白；每一面不能超出3 处能够明显看出为后补阻焊膜；后补阻焊膜直径不得超过5mm。5.2.4 丝印外观要求：WI 指导文件印制板检验作业指导书DOC NO 文件编号WI-004 REV 版本APAGE 页码2 of 3 5.2.4.1 字符完整清晰、线条均匀、整体清晰容易辨认。5.2.4.2 字符结合力：用3M胶带压到字符部位上用垂直力迅速将胶带拉起，无字符脱落现象。5.2.5 过孔外观要求：5.2.5.1 金属化孔、非金属化孔一定和打孔图要求一致。5.2.5.2 金属化孔无堵孔、黑孔、灰孔现象。孔壁内无毛刺、空洞缺铜。孔口无毛刺、针头、镀SnPb光亮。5.2.6 印制线外观要求：5.2.6.1 印制线无砂眼、缺口、毛刺、表面不能漏铜。5.2.6.2 印制线无短路、断路现象。5.2.7 焊盘、测试焊盘外观要求：5.2.7.1 SnPb镀层均匀光亮，无拉尖、氧化现象。5.2.7.2 焊盘、测试焊盘边缘光滑，无桥连毛刺现象。5.2.8 金手指外观要求：颜色均匀一致（金黄色），不要有异色。表面无镀SnPb、胶、油墨等异物。5.2.9印制板的平...
