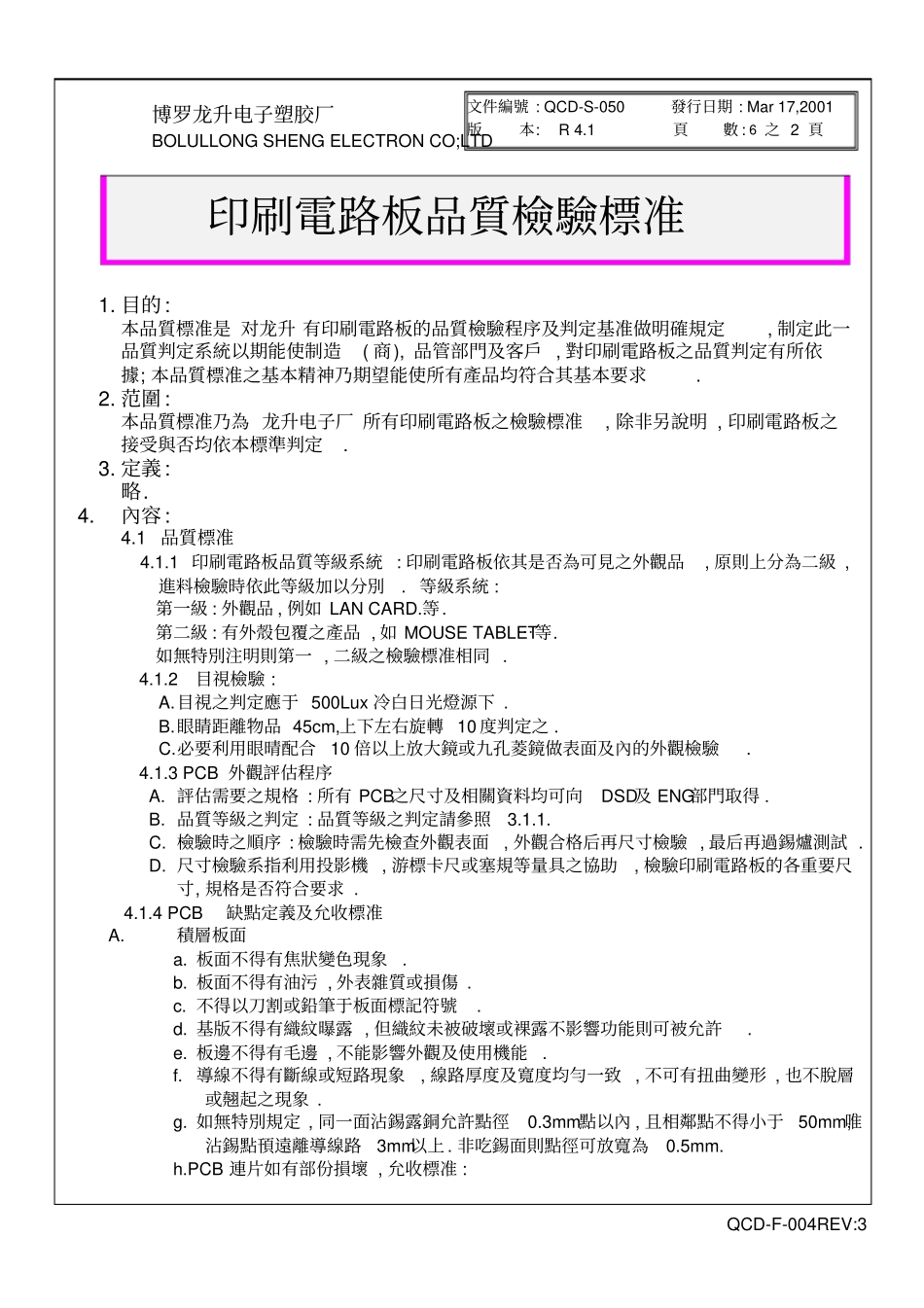

博罗龙升电子有限公司BOLUOLONG SHENNG ELECTRON CO;LTD QCD-F-003 REV:5 文件編號 : QCD-S-050 發行日期 : Mar 17,2001 版本: R 4.1 頁數: 6之 1 頁印刷電路板品質檢驗標准修訂記錄 : 版本頁次修訂要點制訂者審 核核 准日 期版本說明 :博罗龙升电子塑胶厂BOLULLONG SHENG ELECTRON CO;LTD QCD-F-004REV:3 文件編號 : QCD-S-050 發行日期 : Mar 17,2001 版本: R 4.1 頁數 : 6 之 2 頁印刷電路板品質檢驗標准1. 目的: 本品質標准是 对龙升 有印刷電路板的品質檢驗程序及判定基准做明確規定, 制定此一品質判定系統以期能使制造( 商), 品管部門及客戶 , 對印刷電路板之品質判定有所依據; 本品質標准之基本精神乃期望能使所有產品均符合其基本要求.2. 范圍: 本品質標准乃為 龙升电子厂 所有印刷電路板之檢驗標准, 除非另說明 , 印刷電路板之接受與否均依本標準判定. 3. 定義: 略. 4.內容: 4.1 品質標准4.1.1 印刷電路板品質等級系統 : 印刷電路板依其是否為可見之外觀品, 原則上分為二級 ,進料檢驗時依此等級加以分別. 等級系統 : 第一級 : 外觀品 , 例如 LAN CARD..等. 第二級 : 有外殼包覆之產品 , 如 MOUSE TABLET⋯等. 如無特別注明則第一 , 二級之檢驗標准相同 . 4.1.2 目視檢驗 : A.目視之判定應于 500Lux 冷白日光燈源下 . B.眼睛距離物品 45cm,上下左右旋轉 10 度判定之 . C.必要利用眼晴配合10 倍以上放大鏡或九孔菱鏡做表面及內的外觀檢驗. 4.1.3 PCB 外觀評估程序 A. 評估需要之規格 : 所有 PCB之尺寸及相關資料均可向DSD及 ENG部門取得 . B. 品質等級之判定 : 品質等級之判定請參照3.1.1. C. 檢驗時之順序 : 檢驗時需先檢查外觀表面, 外觀合格后再尺寸檢驗 , 最后再過錫爐測試 . D. 尺寸檢驗系指利用投影機 , 游標卡尺或塞規等量具之協助, 檢驗印刷電路板的各重要尺寸, 規格是否符合要求 . 4.1.4 PCB缺點定義及允收標准 A.積層板面 a. 板面不得有焦狀變色現象. b. 板面不得有油污 , 外表雜質或損傷 . c. 不得以刀割或鉛筆于板面標記符號. d. 基版不得有織紋曝露 , 但織紋未被破壞或裸露不影響功能則可被允許. e. 板邊不得有毛邊 , 不能影響外觀及使用機能. f. 導線不得有斷線或短路現象, 線路厚度及寬度均勻一致 , 不可有扭曲變形 , 也不脫層或翹起之現象 . g. ...
