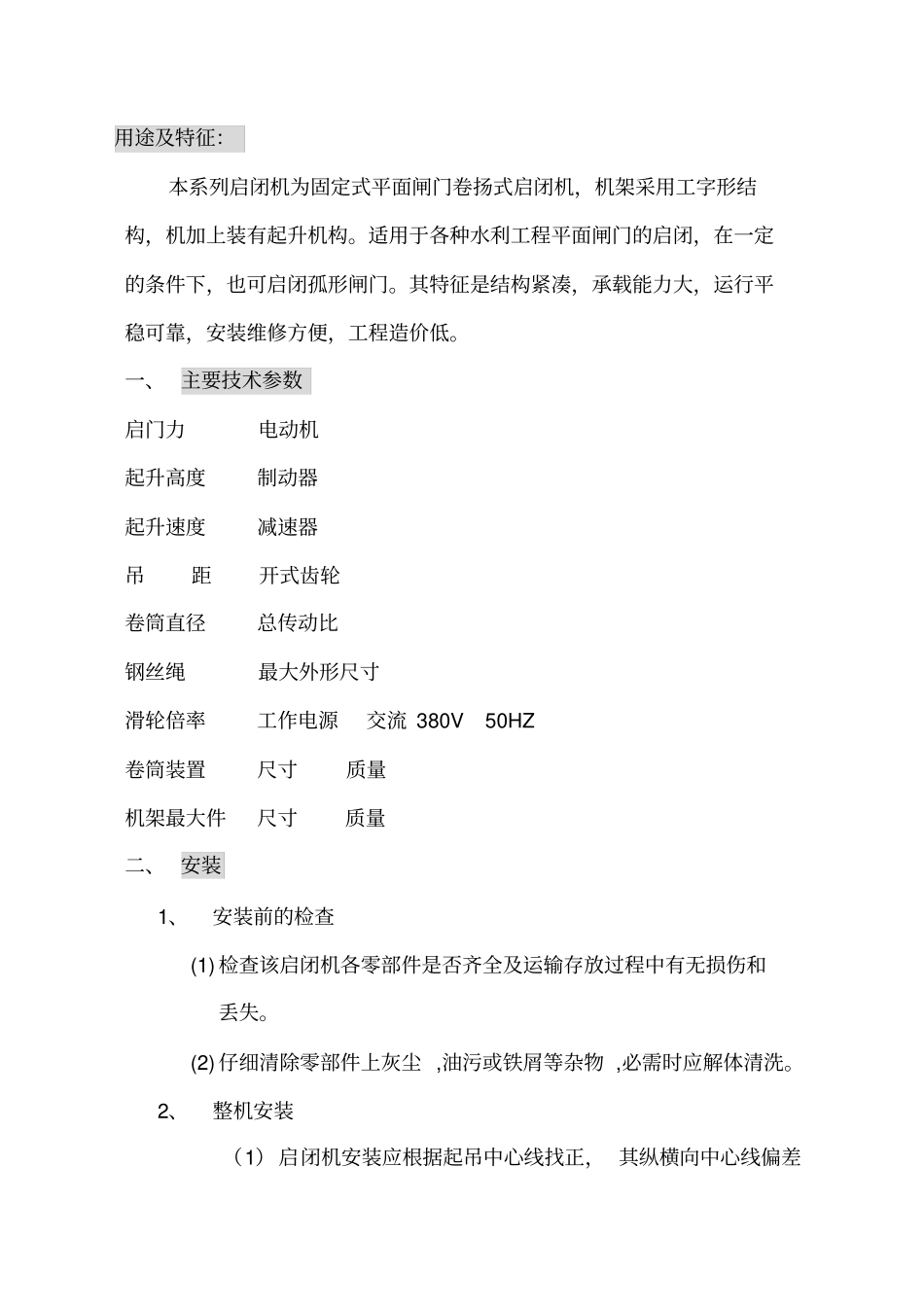

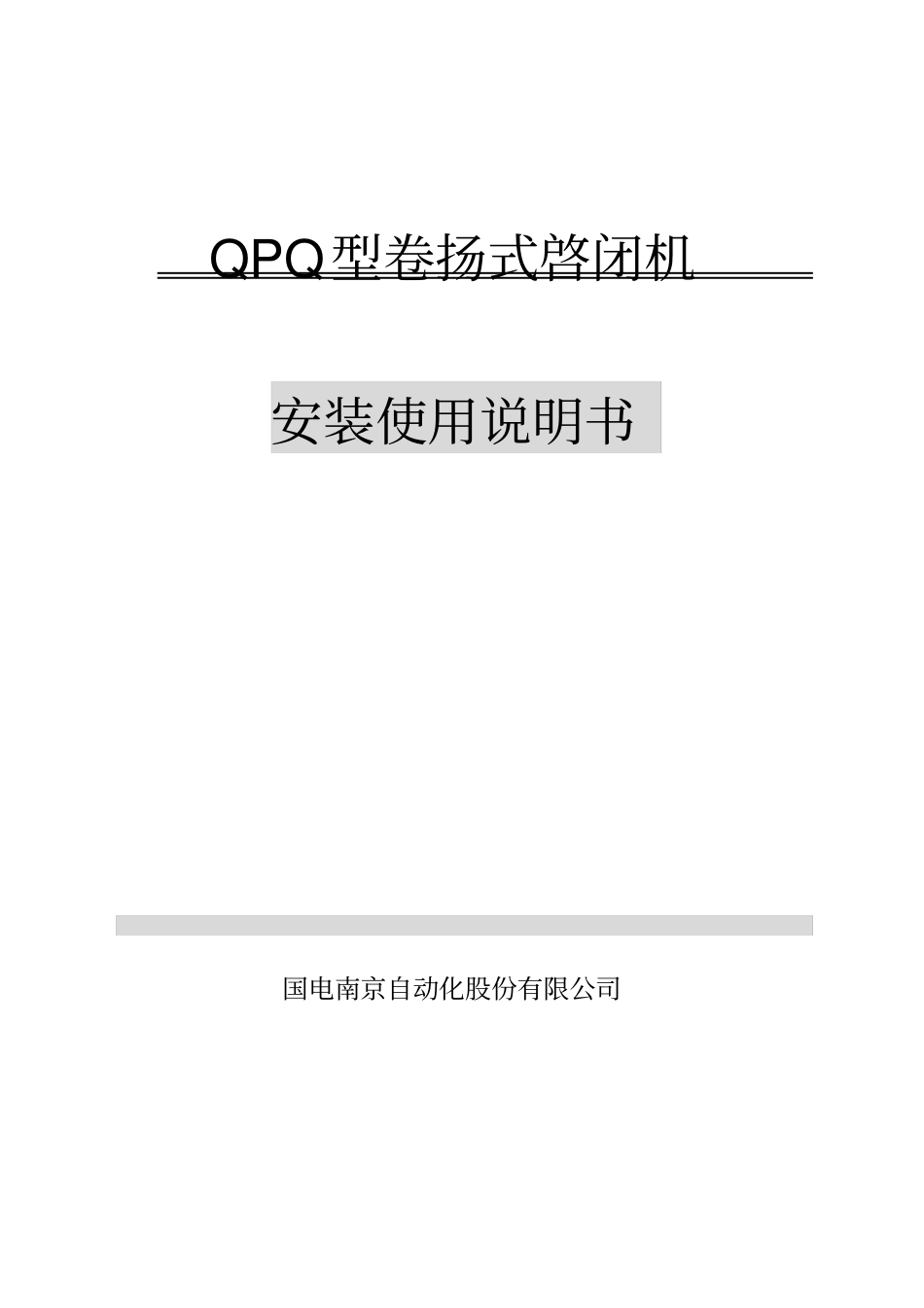

QPQ型卷扬式啓闭机安装使用说明书国电南京自动化股份有限公司用途及特征：本系列启闭机为固定式平面闸门卷扬式启闭机，机架采用工字形结构，机加上装有起升机构。适用于各种水利工程平面闸门的启闭，在一定的条件下，也可启闭孤形闸门。其特征是结构紧凑，承载能力大，运行平稳可靠，安装维修方便，工程造价低。一、 主要技术参数启门力电动机起升高度制动器起升速度减速器吊距开式齿轮卷筒直径总传动比钢丝绳最大外形尺寸滑轮倍率工作电源交流 380V 50HZ卷筒装置尺寸质量机架最大件尺寸质量二、 安装1、安装前的检查(1) 检查该启闭机各零部件是否齐全及运输存放过程中有无损伤和丢失。(2) 仔细清除零部件上灰尘 ,油污或铁屑等杂物 ,必需时应解体清洗。2、整机安装（1）启闭机安装应根据起吊中心线找正， 其纵横向中心线偏差不应≥ 3mm；高程偏差不应超过±5mm；水平偏差应大于 1000。（2）钢丝绳型号、长度、穿绕方式、固定螺栓数量、规格均应符合图纸要求。 钢丝绳不应有硬弯曲， 纽结和砸压扁平状等缺陷， 钢丝绳长度不得有接长。 表面应涂防锈油脂。 钢丝绳固定牢固可靠， 当全部放下扬程后， 留在卷筒上的钢丝绳每侧应≥圈数。（3）减速器加油前， 应清洗检查， 减速器润滑位与油标尺的刻度应相符合。（4）制动器的调整应灵活可靠， 闸瓦退距制动轮的摆动值应符合要求。制动轮的摩擦表面不星有油污。（5）40T（包括40T）以上的启闭机设置负何控制器的平衡杠必须处于水平位置。（6）电器的安装及接线应无误， 所有电器保护装置 （包括零位保护），负何保护等应动作灵活可靠。三、 启闭机的试动转1、启闭机试动前应进行下列检查：(1) 所有电器及动力回路的接线应正确、整齐，有良好的绝缘和可靠的接地。(2) 检查所有机械部件、连接部件和各种保护装置及润滑系统，注油情况应符合要求。(3) 用手转动制动轮，使卷筒旋转一圈，不得有卡阻现象。(4) 钢丝绳起端固定牢靠，在卷筒和滑轮中缠绕应无交叉现象。(5) 检查和调试高度指示及制动器。2、空载试运转安装检查合格后，方可进行空载试试运转，空载试运转要求起升机构全程上下三次，并检查下列电器与机械部分。(1) 电动机运行平稳，三相电流平衡，电器设备控制可靠，无异常发热现象。(2) 机构部件的运转平稳，无冲击和其它异常现象。(3) 所有电器保护装置，限位行程保护，过负荷保护装置等动作准确可靠。(4) 制动闸瓦应全部离开制动轮。(5) 钢丝绳不应与其它部件...
