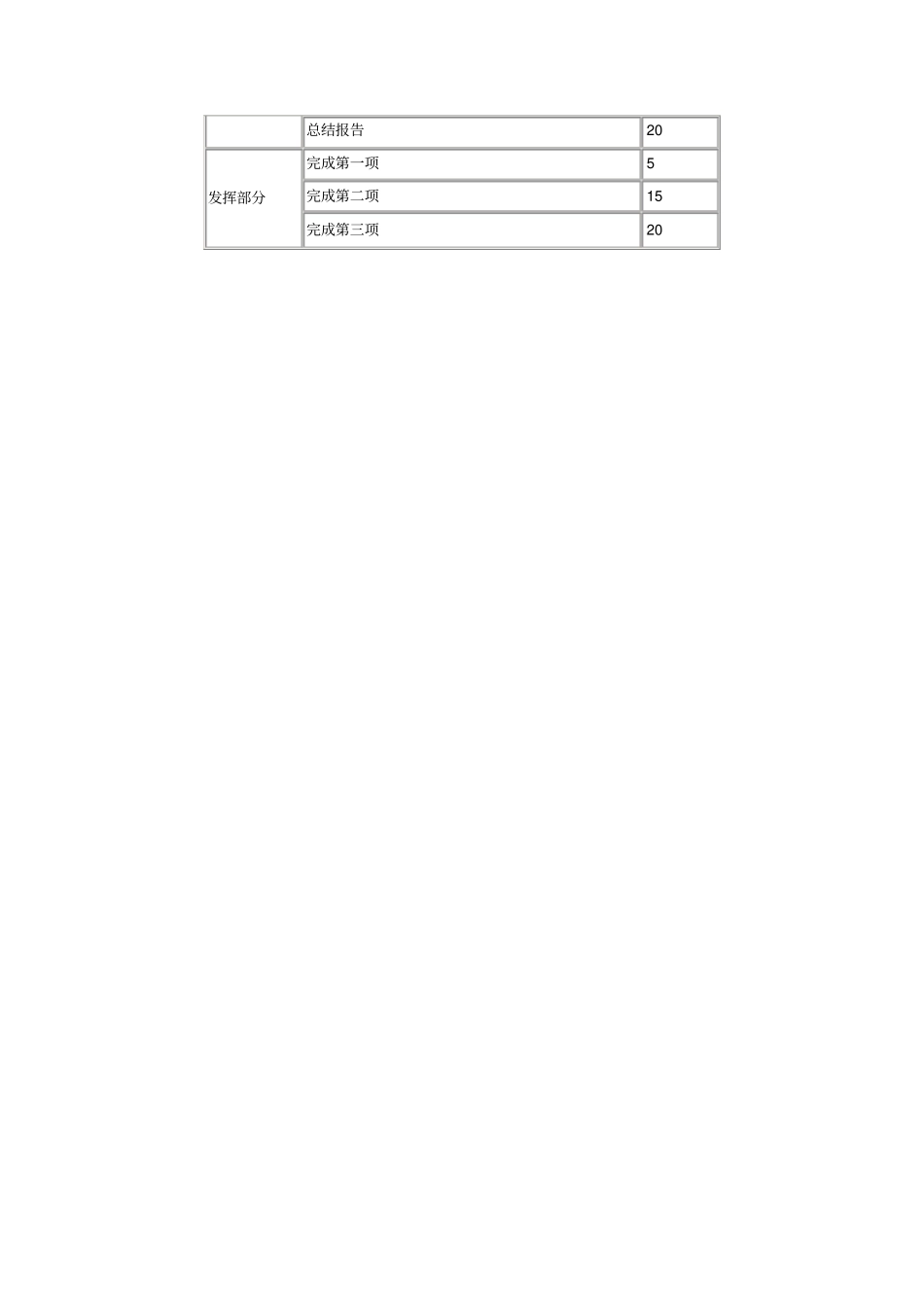

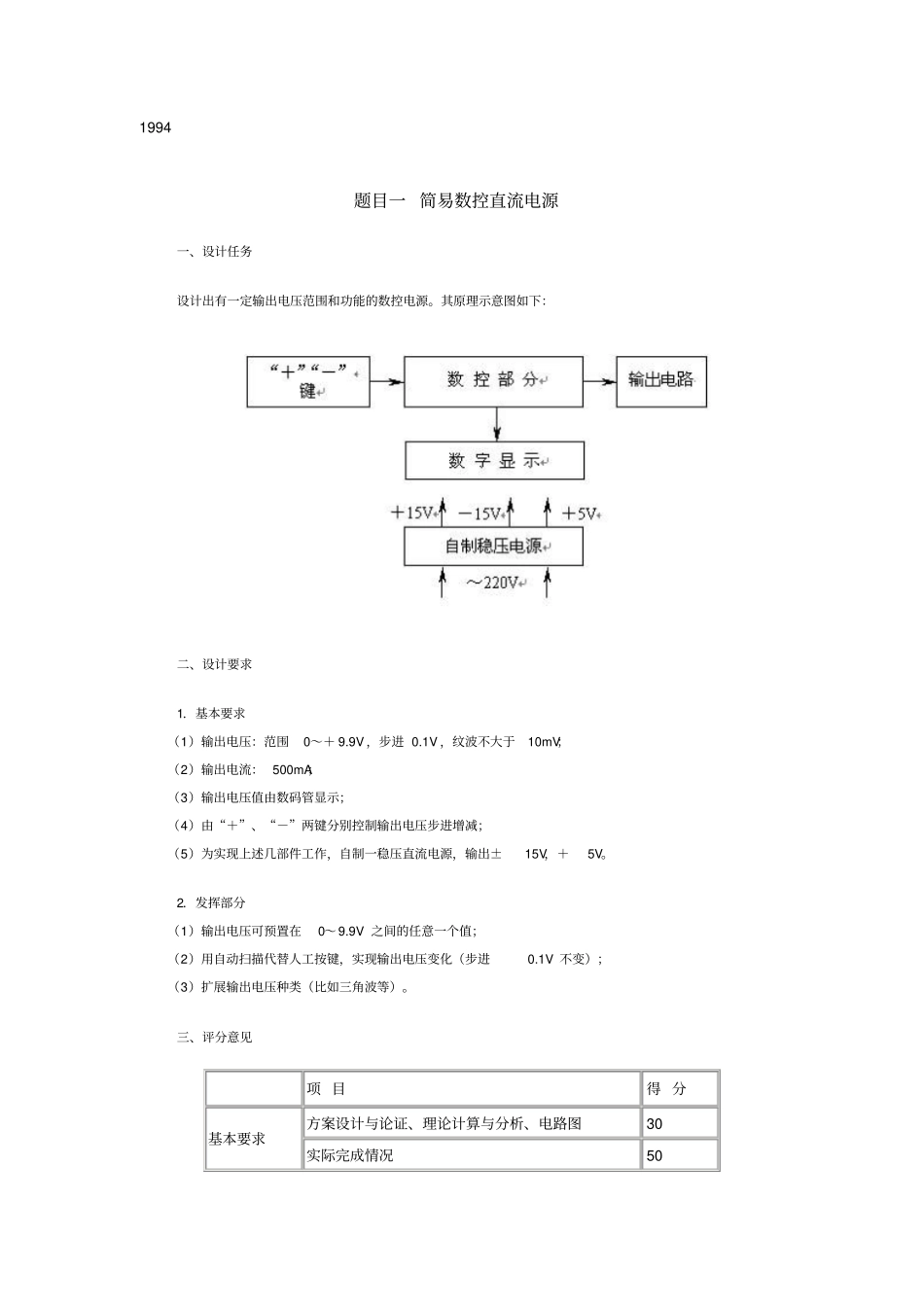

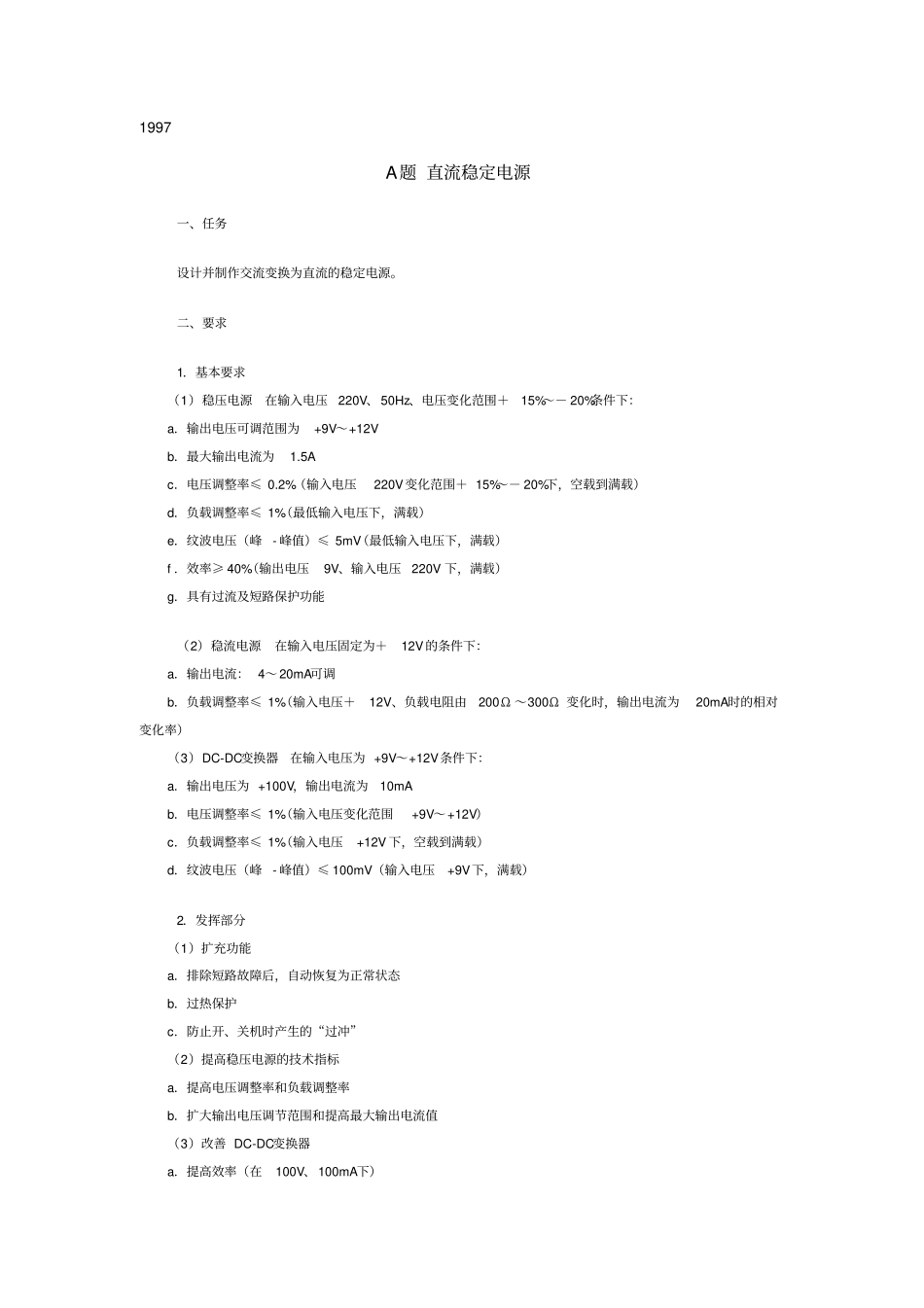

1994 题目一 简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。其原理示意图如下：二、设计要求1．基本要求（1）输出电压：范围0～＋ 9.9V ，步进 0.1V ，纹波不大于10mV；（2）输出电流： 500mA；（3）输出电压值由数码管显示；（4）由“＋”、“－”两键分别控制输出电压步进增减；（5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。2．发挥部分（1）输出电压可预置在0～ 9.9V 之间的任意一个值；（2）用自动扫描代替人工按键，实现输出电压变化（步进0.1V 不变）；（3）扩展输出电压种类（比如三角波等）。三、评分意见项 目得 分基本要求方案设计与论证、理论计算与分析、电路图30 实际完成情况50 总结报告20 发挥部分完成第一项5 完成第二项15 完成第三项20 1997 A题 直流稳定电源一、任务设计并制作交流变换为直流的稳定电源。二、要求1．基本要求（1）稳压电源在输入电压220V、 50Hz、电压变化范围＋15%～－ 20%条件下：a．输出电压可调范围为+9V～+12V b．最大输出电流为1.5A c．电压调整率≤ 0.2%（输入电压220V变化范围＋ 15%～－ 20%下，空载到满载）d．负载调整率≤ 1%（最低输入电压下，满载）e．纹波电压（峰- 峰值）≤ 5mV（最低输入电压下，满载）f ．效率≥ 40%（输出电压9V、输入电压220V 下，满载）g．具有过流及短路保护功能（2）稳流电源在输入电压固定为＋12V的条件下：a．输出电流： 4～ 20mA可调b．负载调整率≤ 1%（输入电压＋12V、负载电阻由200Ω ～300Ω 变化时，输出电流为20mA时的相对变化率）（3）DC-DC变换器在输入电压为 +9V～+12V条件下：a．输出电压为 +100V，输出电流为10mA b．电压调整率≤ 1%（输入电压变化范围+9V～ +12V）c．负载调整率≤ 1%（输入电压+12V 下，空载到满载）d．纹波电压（峰- 峰值）≤ 100mV （输入电压+9V下，满载）2．发挥部分（1）扩充功能a．排除短路故障后，自动恢复为正常状态b．过热保护c．防止开、关机时产生的“过冲”（2）提高稳压电源的技术指标a．提高电压调整率和负载调整率b．扩大输出电压调节范围和提高最大输出电流值（3）改善 DC-DC变换器a．提高效率（在100V、 100mA下）b．提高输出电压（4）用数字显示输出电压和输出电流三、评分意见项 目得 分基本要求设计与总结报告：方案设计与论证，理论分析与计算，电路图，测试方法与数据，对测试结果的分析50 实际制作完成情况...
