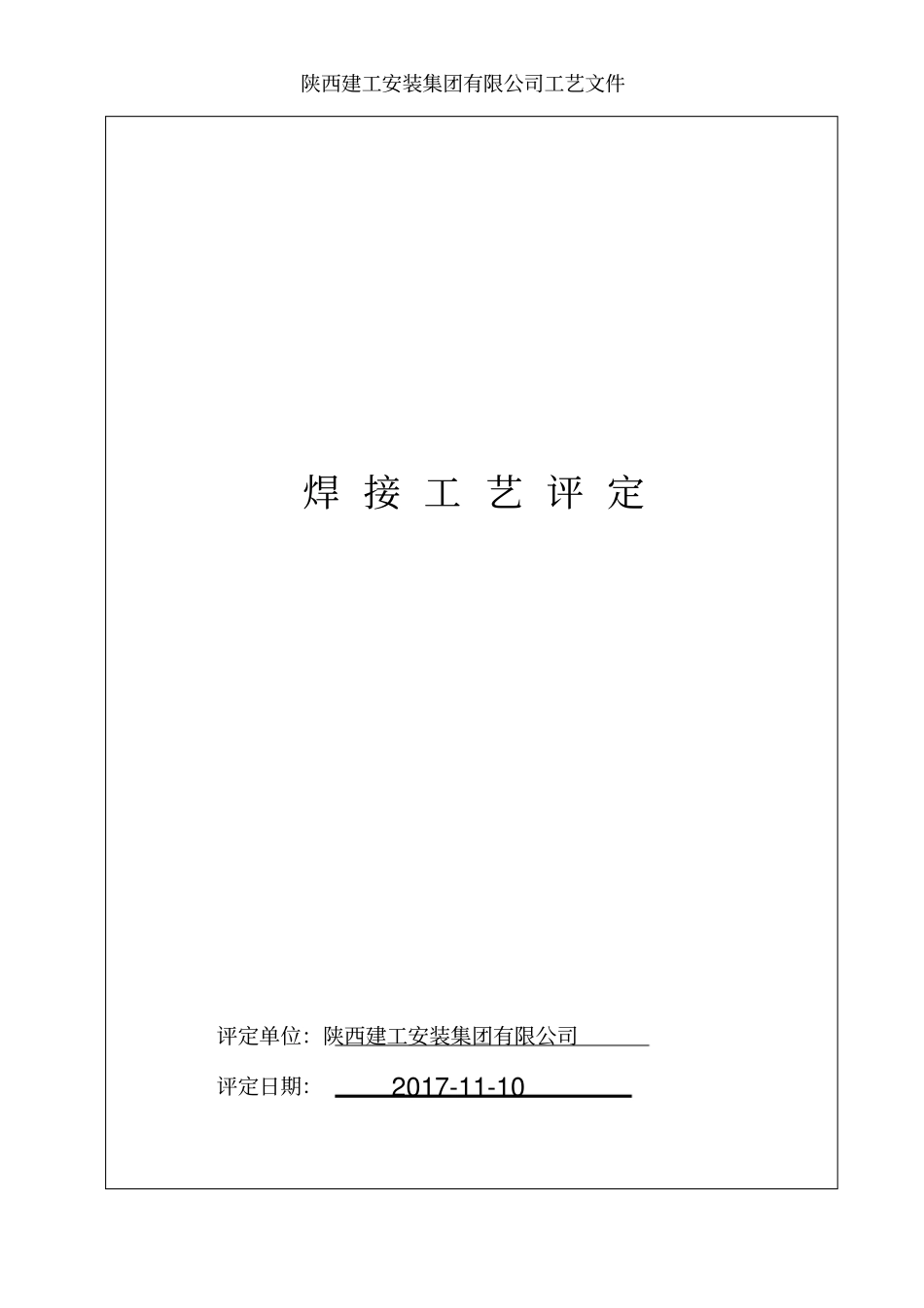

压力管道焊接工艺评定(50236样式 ) 陕西建工安装集团有限公司工艺文件焊 接 工 艺 评 定评定单位：陕西建工安装集团有限公司评定日期：2017-11-10 陕西建工安装集团有限公司工艺文件陕西建工安装集团有限公司工艺文件焊接工艺评定任务书单位名称：陕西建工安装集团有限公司批 准 人：焊接工艺评定任务书编号：YHGPR －10 日期： 2017-11-10母材牌号、规格：管道 Q235 管件 20# δ =10mm焊材牌号、规格： E4303、φ 3.2、φ 4.0接头形式：管对接焊接方法： SMAW焊接位置：平焊预热和焊后热处理要求：/ 评定标准： GB50236－98 现场设备、工业管道焊接工程施工及验收规范焊缝结构示意图：60O±5°6 2±12±1要求检验的项目外观检查： √无损探伤：射线（√）超声（/）表面（ /）力学及弯曲性能试验项目拉伸弯曲冲击试样数量接头全焊缝面弯背弯侧弯焊缝热影响区2 / / / 4 3 3宏观金相：/ 微观金相：/ 接头硬度分布测定：/ 熔敷金属化学成分：/ 其他项目：/ 编制：审核：日期：2017-11-10 陕西建工安装集团有限公司工艺文件焊接作业指导书单位名称 ：陕西建工安装集团有限公司编制人：批准人：焊接工艺指导书编号： YHGPZ －10 日期： 2017-10-11 焊接工艺评定报告编号： D-B1-6HP010 焊接方法：焊条电弧焊（SMAW ）机械化程度（手工、半自动、自动） ：手工焊接接头：板材对接焊缝坡口形式： V 形坡口衬垫（材料及规格） ：无衬垫其他：简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）母材：类别号 P1 组别号 1－1 与类别号 P1组别号 1－1 相焊及标准号 GB/T3274 钢号 20# 与标准号 GB/T3274 钢号 20# 相焊厚度范围：管材：对接焊缝12≤T≤24 角焊缝：不限管材直径、壁厚范围：对接焊缝Ф 不限， 12≤T≤ 24 角焊缝 不限焊缝金属厚度范围：对接焊缝2S，角焊缝2S 其他：/ 焊接材料：焊材类别碳钢焊条碳钢焊条焊材标准GB5117 GB5117 陕西建工安装集团有限公司工艺文件填充金属尺寸/ / 焊材型号Ф 3.2 Ф 4.0 焊材牌号（钢号）E4303 E4303 其他耐蚀堆焊金属化学成分（％）C Si Mn P S Cr Ni Mo V Ti Nb 其他：焊接位置：对接焊缝的位置：平位焊接方向：向上向下√ 角焊缝位置：/ 焊后热处理：加热温度：/ ℃升温速度：/ ℃/min 保温时间：/ h 冷却方式：/ 预热：最低的预热温度：/ ℃最高的层间温度：/ ℃保持预热时间：/ h ...
