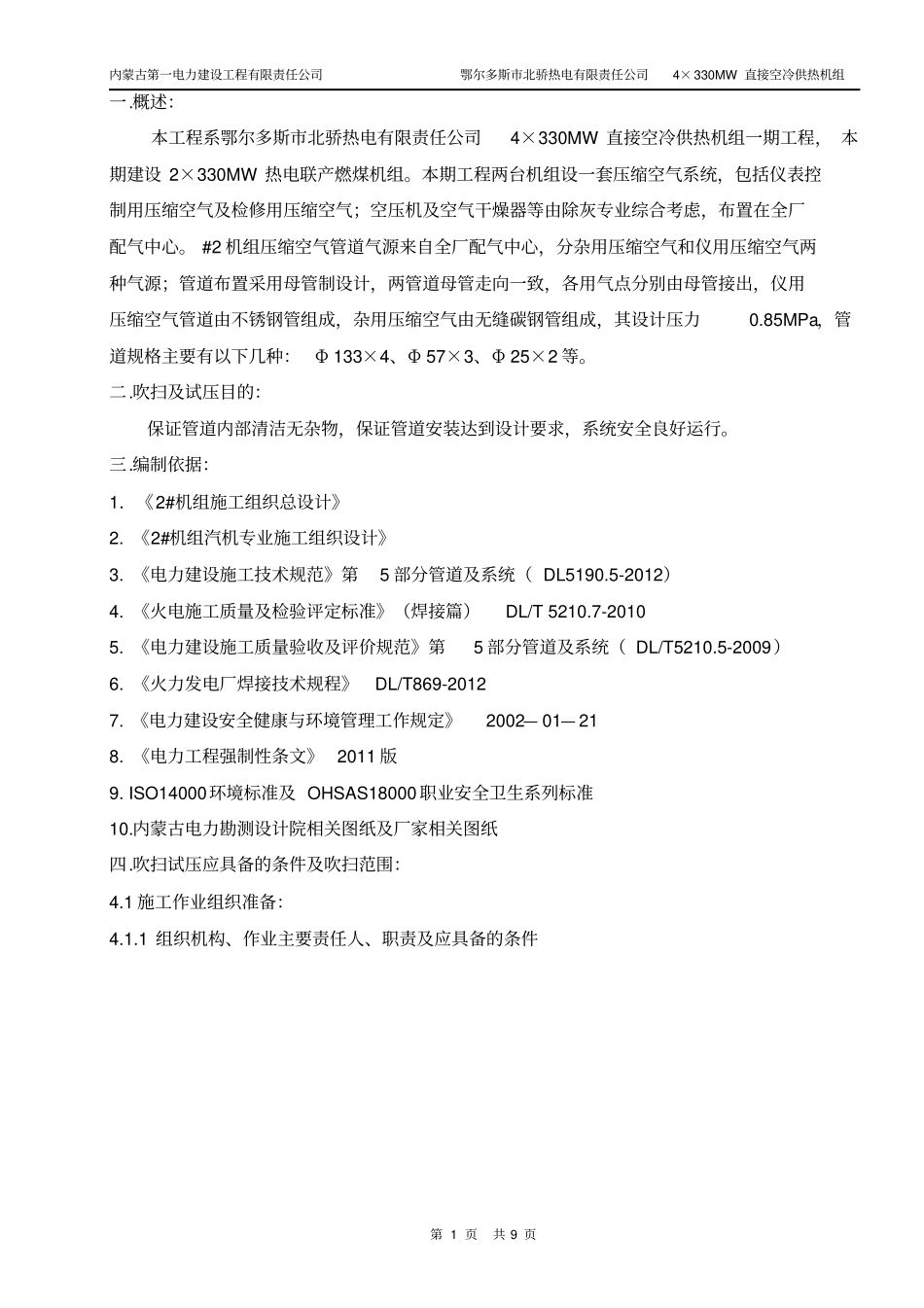

目录一.概述： ...................................................................................................................... 1二.吹扫及试压目的： .................................................................................................. 1三.编制依据： .............................................................................................................. 1四.吹扫范围及吹扫试压应具备的条件: ..................................................................... 1五.吹扫方案及试压方案（附压缩空气吹扫系统图）：............................................ 3六.安全注意事项： ...................................................................................................... 4七.职业健康安全与环境危险识别及控制措施：...................................................... 4附压缩空气吹扫、试压系统图：............................................................................... 9内蒙古第一电力建设工程有限责任公司鄂尔多斯市北骄热电有限责任公司4× 330MW 直接空冷供热机组第 1 页共 9 页一.概述：本工程系鄂尔多斯市北骄热电有限责任公司4×330MW 直接空冷供热机组一期工程， 本期建设 2×330MW 热电联产燃煤机组。本期工程两台机组设一套压缩空气系统，包括仪表控制用压缩空气及检修用压缩空气；空压机及空气干燥器等由除灰专业综合考虑，布置在全厂配气中心。 #2 机组压缩空气管道气源来自全厂配气中心，分杂用压缩空气和仪用压缩空气两种气源；管道布置采用母管制设计，两管道母管走向一致，各用气点分别由母管接出，仪用压缩空气管道由不锈钢管组成，杂用压缩空气由无缝碳钢管组成，其设计压力0.85MPa，管道规格主要有以下几种：Φ 133×4、Φ 57×3、Φ 25×2 等。二.吹扫及试压目的：保证管道内部清洁无杂物，保证管道安装达到设计要求，系统安全良好运行。三.编制依据：1．《2#机组施工组织总设计》2. 《2#机组汽机专业施工组织设计》3. 《电力建设施工技术规范》第5 部分管道及系统（ DL5190.5-2012）4. 《火电施工质量及检验评定标准》（焊接篇）DL/T 5210.7-2010 5. 《电力建设施工质量验收及评价规范》第5 部分管道及系统（ DL/T5210.5-2009）6. 《火力发电厂焊接技术规程》DL/T869-2012 7....
